Того же типа, только более неуклюжим, является «mors ouvregueule" Русси для собаки [107. был предложен им на несколько лет раньше (1894). Ремни, затягиваемые вокруг морды, заменены здесь металлическими обручами, а ремень, закидываемый вокруг затылка, цепью Вокосона.

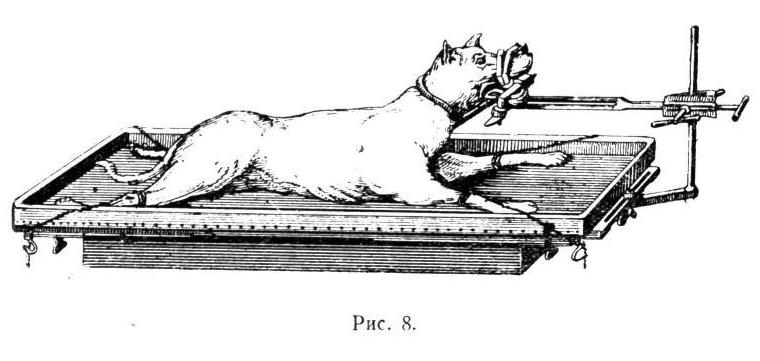

Головодержатель и зажим для морды, по Малассэ собак состоят из металлического прута, который накладывается вдоль края нижней челюсти. Прут заканчивается крючком, проходящим за углом нижней челюсти обхватывающим затылок. Крючок может быть сделан по желанию больше или меньше для различных по величине собак (рис. 8). На пруте имеется движущееся взад и вперед кольцо, которое надевается на морду собаки. Это кольцо состоит из двух половин - нижней, неподвижной и верхней, подвижной. Когда кольцо надето на морду собаки, между челюстями животного просовываются две металлические палки, из которых одна крепко связывается с верхним, другая с нижним полукольцом. Как нижняя, так и верхняя челюсти оказываются таким образом заключенными в металлическое кольцо. Поднимая или опуская верхнее кольцо, раскрывают как угодно широко пасть животного.

Передняя часть прута соединяется соединителем с вертикальным прутом вивисекционного стола.

Аппарат Малассэ дает возможность работать на передней и на верхней поверхности головы, что совершенно невозможно, например, с головодержателем Татэна.

Кролики, морские свинки и другие малые четвероногие

При небольших операциях кроликов всегда может держать помощник, как это советует Кл. Бернар (стр. 139): животное кладут на спину, левой рукой держат все четыре конечности, а правой захватывают голову и именно таким образом, что большой палец ложится на нижнюю челюсть, а остальные четыре пальца - на черепную поверхность головы.

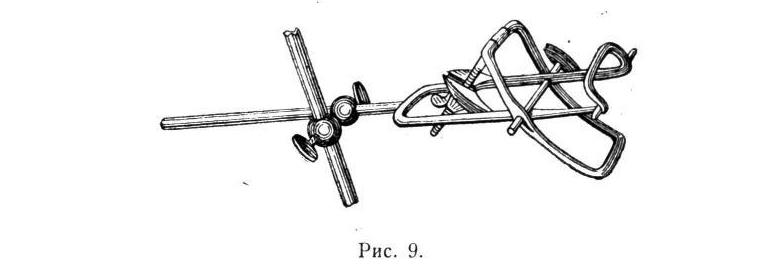

Самый употребительный головодержатель для кроликов это головодержатель Чермака (Цион, стр. 36) (рис. 9). Он состоит из металлического прутикоторый всовывается в рот за резцами. Он держится тем, что две бранши аппарата, имеющие форму П, накладываются одна на свод черепа, а другая на нижнюю челюсть и крепко зажимают рот животного. Точкой опоры служат зубы животного. Головодержатель соединен с вертикальным прутом вивисекционной доски или стола горизонтальным прутом. Так как прутик иногда выскакивает изо рта и голова этим самым освобождается из головодержателя, то Цион предложил создать при помощи ремней, затягиваемых на затылке, еще одну точку опоры, как это имеет место в кинолите Кл. Бернара--Циона.

Вариантом головодержателя Чермака является головодержатель Югансона для кроликов, кошек и маленьких собак [12]. [12] Он обхватывает голову, как родовспомогательные щипцы. Его бранши расположены по обе стороны голова. «Спереди лопасти щипцов опираются частью при помощи слегка S-образно выгнутых выступов на носовые кости, частью на небо, при помощи шипа, который накладывается за резцами у кроликов или за клыками у собак и кошек. Нижняя челюсть прижимается к верхней вторым выступом».

Как мы это видели на собаках, и здесь имеются варианты одного и того же типа головодержателя, фиксирующие голову между затылком (подковообразное расширение) и передней частью морды (кольцо). Такие головодержатели имеются и для кроликов, морских свинок и т. п. Разница состоит главным образом в положении прута, соединяющего подкову с кольцом: то он идет поверх головы (Татэн), то сбоку (Малассэ), то его вовсе нет (Коуль); и кольцо и затылочная вилка прикрепляются порознь к вивисекционному столу.

Головодержатель Татэна состоит из прута, переходящего в вилку для затылка, на котором взад и вперед движется кольцо для морды (см. описанный выше головодержатель, употребляемый в нашей лаборатории для собак). Особенность головодержателя состоит в способе, каким он соединяется с вивисекционным столом. Прут головодержателя заканчивается металлическим шаром, охватывающим вертикально стоящую, довольно широкую, массивную металлическую дугу; последняя соединена с вивисекционным столом. Через вертикальный конец этой дуги проходит винт; если его завинтить и таким образом надавить на шар, можно фиксировать головодержатель в желаемом положении. Чентанни [137 предложил накладывать этот винт не сверху, а спереди, чем облегчается манипулирование на передней части морды животного.

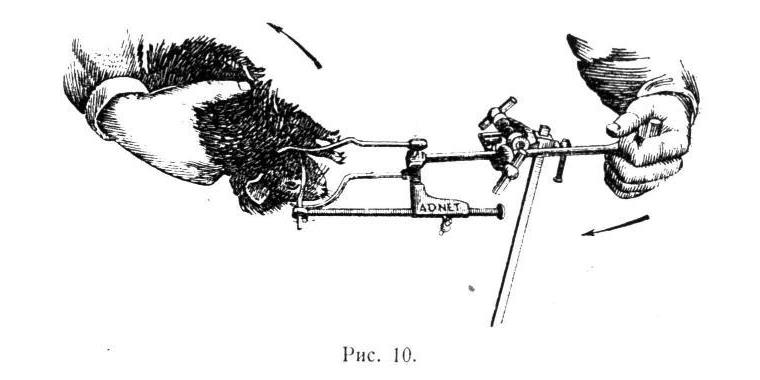

Механик Гофмейстер в Марбурге предложил для кроликов головодержатель, сконструированный по типу головодержателя Татана. Но он соединяетс вивисекционным столом соединителем, а не шаром. Он должен быть трех различных размеров для кроликов разной величины. В Париже аналогичные аппараты для морских свинок и крыс изготовляются механиком Верденом [15] (рис. 10).

По тому же принципу с боковым прутом сконструирован головодержатель Малассэольцо [167 крепко надевается на морду без зажима (ср. выше соответственные аппараты Малассэ для собак). Головодержатель имеется трех размеров: для кроликов и кошек, несколько меньший для маленьких кроликов и морских свинок и, наконец, самый маленький для крыс, кур и голубей. Этот последний отличается некоторыми особенностями. А именно, чтобы избежать приближения рук к морде сильно кусающихся крыс, кольцо, надеваемое на морду животного, не насаживается прямо рукой, а переходит в трубку, обхватывающую прут головодержателя; на конце трубки находится винт.

Позднее Малассэ [17] усовершенствовал свой аппарат, сделав крючки для затылка и устроив съемное кольцо, так что тот же головодержатель стал теперь пригодным для различных животных.

Головодержатель Штейнаха [18] для кроликов, морских свинок и даже для маленьких собак совершенно аналогичен головадержателю Малассэ.

В основе аппарата Дебрана [19] для пти маленьких четвероногих (от мыши до маленькой собаки) лежит также фиксирование головы животного между мордой и затылком. Голова животного продевается в соответственное кольцо (serre tete), укрепленное в штативе. Затылок зажимается в задней части этого кольца, а на морду плотно надевается другое кольцо, также соединенное со штативом.

Для малых четвероногих имеются также головодержатели и зажимы для морды, построенные по обычному типу таких же аппаратов для собак и отличающиеся лишь тем, что они меньше, как, например, аппараты Русси [107 (mors ouvre-gueule) и Коуляипу головодержателя с зажимом для собак, по Кл. Бернару, и рассчитан главным образом для кроликов.

Той же цели для исследования глубоко лежащих частей глотки у кролика служит головодержатель, изготовленный механиком Кастанья в Вене по указаниям проф. Экснера. Этот головодержатель обхватывает верхнюю челюсть, а нижняя челюсть остается свободной.

К о ш к а

Так как кошка при привязывании оказывает бурное сопротивление, то ее укрепление на вивисекционном столе опасно.

Завязывание морды у кошки труднее, чем у собаки, ибо эта часть ее головы коротка. Это может быть достигнуто так же, как и у собаки, просто при помощи веревки или, еще лучше, комбинированием веревки со стержнем, который продевают через пасть. Для кошек могут употребляться те же головодержатели, как для собак и кроликов (Кл. Бернара, Чермака, Малассэ, Югансона и др.).

Механик Вердэн в Париже делает специальные головодержатели для кошек (Рише, «Chat»).

Для этих же животных может употребляться головодержатель по проф. Экснеру, изготовляемый механиком Кастанья в Вене. Этот головодержатель сконструирован по типу головадержателя Чермака для кроликов и приспособлен к голове кошки.

П т и ц ы

Фиксирование птичьей головы достигается при помощи описанных выше головодержателеи Малассэ, Дебрана и т. д. Аппарат специально для птиц предложен Русси [207 [20] (рис. 11).
