Первые германские танки. "Тевтонский ответ"

Гусеничные трактора-транспортеры для подвоза предметов снабжения упоминались как Munition Schlepper. Их использовали вместе с частично бронированными грузовиками для снабжения войск в боевой зоне. С июня 1918 г. каждая транспортная машина снабжалась пулеметом для зашиты от воздушного противника. Количество хороших дорог в боевой зоне было крайне ограниченно, и внедорожный транспорт мог сыграть здесь важную роль. Тем не менее практическое использование тракторов-транспортеров на шасси A7V оказалось сравнительно невелико. Причиной этого можно назвать большой расход ими топлива — машина, перевозящая 8-10 тонн груза, расходовала более 10 л бензина на 1 км пути, в то время как трехтонный грузовик — 0,84 л на километр. Зато трактора-транспортеры задействовали в пехотных учениях по противотанковой обороне.

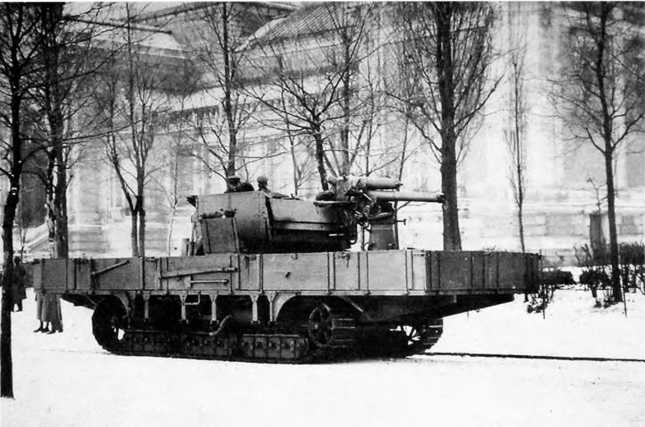

Установка 77-мм зенитной пушки «Крупп» на шасси A7V.

Первая мировая война потребовала обширной инженерной техники, средств механизации строительства полевых укреплений. И шасси A7V также оснащались землеройным и бульдозерным оборудованием, поставлявшимся компаниями «Орренштайн унд Коппель» (Берлин) и «Везерхютте» (Бад-Осенхаузен). По свидетельству Йозефа Фольмера, такими устройствами было оснащено от 60 до 80 машин, но речь, по-видимому, идет об инженерных машинах, построенных на разных шасси. Однако известно, что цепными траншеекопателями на шасси A7V была укомплектована 423-я инженерная рота, сформированная летом 1918 года. В конце октября 1918 г. планировалось оборудовать трактора-транспортеры газовой аппаратурой для заражения местности боевыми отравляющими веществами, но эти планы реализовать не успели.

САМОХОДНЫЕ АРТИЛЛЕРИЙСКИЕ УСТАНОВКИ

Артиллеристы отказались от использования небронированного шасси A7V в качестве артиллерийского тягача, хотя опыты такого применения с тяжелыми полевыми орудиями ставились. Однако оно послужило основой для интересной опытной самоходной установки. Выше уже упоминалось широкое использование германской армией для борьбы с воздушными целями «моторных орудий» (Kraftwagenflak) — пушек на тумбовых установках, смонтированных на шасси полноприводных грузовиков, небронированных или частично бронированных. С 1917 г. их применяли и в противотанковой обороне. Но применение «моторных орудий» было стеснено наличием в зоне боев дорог, пригодных для движения колесных машин. Странно было бы не использовать для тех же целей вновь появившиеся гусеничные шасси. На длинной платформе A7V Uberlandwagen смонтировали две зенитные пушки — спереди и сзади рубки.

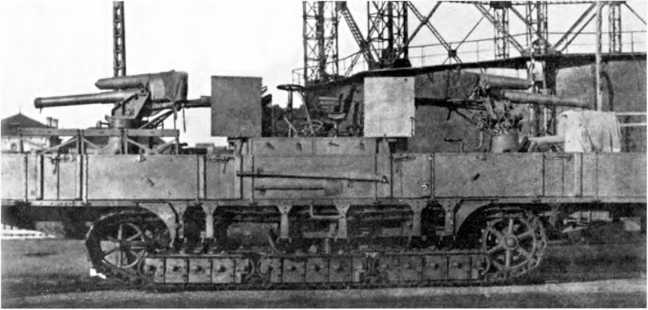

Опытная «самоходная зенитная батарея» К-Flak Battery 16 с 77-мм зенитными пушками на заводе «Крупп». Тумбовые установки обеспечивали пушкам круговой обстрел и углы возвышения до 70 градусов.

Известны фотографии одной такой установки (кстати, на них она покрыта деформирующей камуфляжной окраской), проходившей испытания на курсах «моторных зенитных орудий» в 1918 году. Само орудие представляло собой трофейную русскую 3-дм (76-мм) полевую пушку обр.1902 г., использовавшуюся в рейхсвере под обозначением 7.62 cm F.K. 02 L/30, ее качающаяся часть монтировалась на открытой тумбовой установке (Sockelflak) фирмы «Крупп». Установки обеспечивали орудиям круговой обстрел и углы возвышения до 70°, причем, подобно тем же «моторным орудиям», можно было вести огонь и под небольшими углами — по наземным целям. Двигательный отсек закрывался легким бронированием — видимо, для зашиты от гильз. Борта кузова на позиции откидывались, увеличивая размеры площадок для работы расчетов, но оставались ограждения вдоль бортов. Возимый боекомплект — от 168 до 200 выстрелов, имелись крепления пушек по-походному (стволы разворачивались к рубке). Как утверждается, в двухорудийные зенитные самоходные установки переделали три шасси A7V, причем на двух ставили трофейные русские 76-мм пушки, а на одно — германские 77-мм (фото такой установки также сохранилось — оно сделано на заводе Круппа в Эссене). Машины известны как «самоходные батареи». Два шасси, вооруженные 76-мм пушками, стали основой для «зенитных батарей» K-Flak Battery 17 и 18, а вооруженное германскими 77-мм пушками — К-Flak Battery 16. Каждая такая «батарея» кроме двухорудийной установки включала бы легковую или грузовую машину и мотоцикл для связи. До боевого применения таких «батарей» дело не дошло. С другой стороны, 57-мм пушки «Максим-Норденфельд» на тумбовых установках, созданных для A7V и A7VU, пригодились для «моторных орудий» — 150 таких установок смонтировали на колесных грузовиках в качестве самоходных орудий противотанковой обороны.

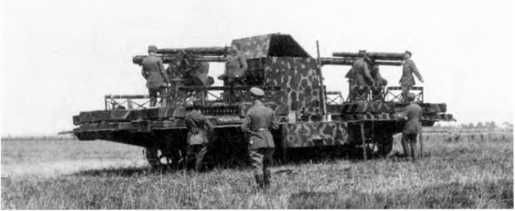

Испытание опытной «самоходной зенитной батареи» на шасси A7V с двумя 76-мм пушками на тумбовых установках. «Батарея» в боевом положении. Обратим внимание на откинутые борта, ограждение рабочих мест расчетов, пятнистую камуфляжную окраску установки.

ОПЫТНЫЕ ЛЕГКИЕ ТАНКИ LK-I И LK-II — СТРЕМЛЕНИЕ К «МАССОВОМУ ТАНКУ»

Вскоре после демонстрации макета A7V верховное командование предложило разработать более крупные «сверх-танки». Задание на разработку было вскоре выдано Й. Фольмеру. Однако Фольмер считал более правильным создание легких машин, которые могли бы быть выпущены быстрее и в большем количестве. Условиями для разработки и быстрой постановки производства было наличие больших запасов автомобильных агрегатов. В парках военного ведомства к тому времени скопилось более 1000 автомобилей, признанных негодными для применения в армии, «пожирателей горючего и покрышек», как их называли. Машины были разнотипными, с мощностью двигателей от 40 до 60 л.с. Однако их систематизацией можно было получить группы по 50 и более штук и на этой основе строить партии легких боевых машин с готовым запасом агрегатов и узлов. Предполагалось использовать шасси автомобиля «внутри» гусеничного шасси, устанавливая ведущие колеса гусеничного хода на их приводные оси. Германские специалисты едва ли не первыми уяснили такое преимущество легких танков, как возможность широкого применения автомобильных агрегатов. Проект был представлен в сентябре 1917 г. Начальник Инспекции автомобильных войск одобрил его и 29 декабря 1917 г. принял решение о постройке легких танков.

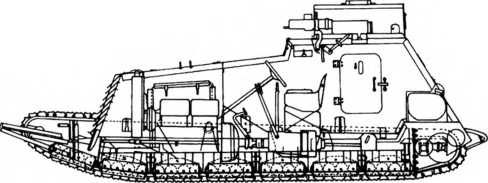

Продольный разрез танка LK-I.

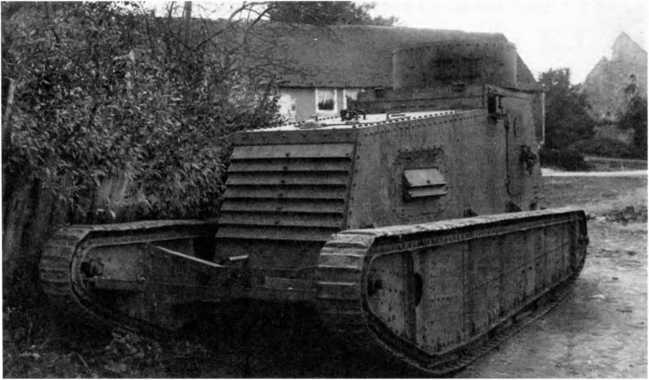

Опытный легкий танк LK-I с использованием агрегатов грузового автомобиля «Даймлер», с вращающейся пулеметной башней, вид спереди-сбоку. Пулемет в башне не установлен.

Уже 17 января 1918 г. Ставка Главного Командования отклонила это решение, сочтя предполагавшееся бронирование таких танков слишком слабым. Вскоре, однако, выяснилось, что Главное Командование само вело переговоры с Круппом о легком танке, разрабатывавшемся его фирмой, еще один пример несогласованности действий Главного Командования и военного министерства. Разработка легкого танка началась на фирме Круппа под руководством профессора Раузенбергера (ведущего артиллерийского конструктора фирмы) еще весной 1917 года. В конце концов, создание именно легкого танка получило одобрение и перешло в ведение военного министерства. Дали разрешение на постройку двух опытных машин LK-I (Leichte Kampfwagen I). Основные требования к легкому танку предполагали:

— экипаж — водитель (механик-водитель) и один-два стрелка;

— вооружение — 57-мм пушка или два пулемета, наличие лючков для стрельбы из личного оружия;

— защита от бронебойных винтовочных пуль на малых дальностях (толщина брони — не менее 14 мм);

— подвеска — упругая;

— скорость движения по ровной местности с грунтом средней твердости — 12–15 км/ч., удельное давление на грунт-около 0,5 кг/см², ширина преодолеваемого рва — до 2 м, поворотливость на любом грунте, способность брать подъемы крутизной до 45°;

— масса не более 8 т, возможность перевозки в неразобранном виде на стандартных железнодорожных платформах и готовность к действию сразу же после выгрузки;

— надежный и, по возможности, малошумный двигатель;

— небольшой силуэт при возможно большем клиренсе;

— время действия без пополнения запаса горючего и боекомплекта до 6 ч.

Для повышения проходимости и возможности проделывать проходы в проволочных заграждениях предлагалось не перекрывать гусеницу бронировкой и увеличить высоту зацепа подъемом гусеничного обвода в передней части. Кроме того, предполагалась способность буксировать легкое орудие или бомбомет на колесном лафете и в то же время возможность отбуксировать сам танк тягачом или другим танком. Посадка и высадка экипажа должна была быть простой и быстрой, объем обитаемого отделения достаточен для боевой работы. Обращалось внимание на пожарную безопасность, устройство смотровых щелей и лючков, защиту экипажа от осколков и свинцовых брызг, возможность герметизации танка на случай применения противником огнеметов (заметим это, поскольку сами немцы планировали использование ранцевых и траншейных огнеметов в борьбе с танками).

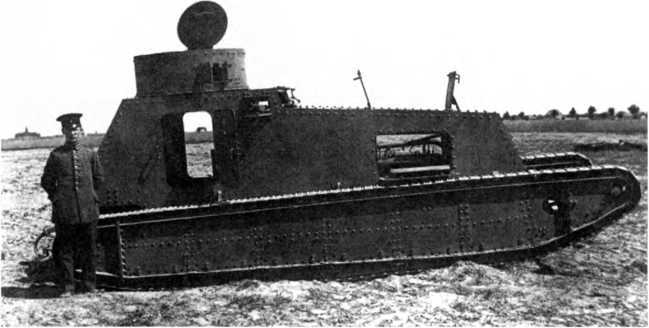

Опытный легкий танк LK-I, вид справа. Открыты двери рубки, люк башни и люки моторно-трансмиссионного отделения.

Стоит обратить внимание на требование доступности механизмов для обслуживания и ремонта и возможности быстрой замены двигателя, наличие системы очистки гусениц от грязи. Гусеничное шасси танка LK-I разработки Фольмера собираюсь на особой раме. Ходовая часть каждого борта заключалась между двумя продольными параллельными стенками, связанными поперечными перемычками. Между ними в раме располагались ходовые тележки. На борт приходилось шесть тележек с четырьмя сдвоенными опорными катками каждая. Тележка подвешивалась к раме на качающемся рычаге и двух цилиндрических винтовых пружинах. Еще одна тележка жестко крепилась впереди — ее катки служили упорными для восходящей ветви гусеницы. Жестко закреплена была также ось заднего ведущего колеса. Направляющее колесо было приподнято над опорной поверхностью, а его ось снабжена винтовым механизмом регулировки натяжения гусеницы. Верхнюю ветвь гусеницы поддерживали пять роликов, оси которых жестко крепились на кронштейнах рамы. Первоначально планировалось крепить между передними выступами гусеничного хода «нос» в виде горизонтальных стальных дуг, защищающий направляющие колеса и способствующий разрушению заграждений. Но на танке, выведенном на испытания, таких дуг не было. Продольный профиль гусеницы был рассчитан так, чтобы при движении по твердой дороге длина опорной поверхности оставляла 2,8 м, на мягком грунте несколько увеличивалась, а при переходе через окопы достигала 5 м. Приподнятая передняя часть гусеницы выступала впереди корпуса. Таким образом предполагали совместить поворотливость на твердом грунте с высокой проходимостью. Конструкция гусеницы повторяла A7V, но в уменьшенном варианте — к штампованному башмаку с двумя грунтозацепами приклепывался «рельс» в виде двух профильных уголков, по которым и катились опорные катки, снабженные ребордами. Ширина башмака трака составляла 250 мм, рельса — 80 мм, проем рельса — 27 мм, высота — 115 мм, толщина башмака — 6 мм. Количество траков в цепи возросло до 74. Сопротивление цепи на разрыв — 30 т. Материал звеньев и болтов — тот же, что и на A7V. От поперечного смещения нижнюю ветвь гусеницы удерживали центральные реборды катков и боковины ходовых тележек, верхнюю — стенки рамы. Внутри такого готового гусеничного хода крепилась рама автомобиля (например, грузовика «Даймлер») с основными агрегатами, причем — не жестко, а на сохранявшихся рессорах автомобиля. Задняя ось автомобиля, использовавшаяся для привода ведущих колес, вставлялась в отверстия боковых рам гусеничного хода. Таким образом, упругая подвеска оказывалась как бы двухступенчатой — винтовые пружины ходовых тележек и полуэллиптические пружины внутренней рамы. Двигатель и трансмиссия базового автомобиля в целом сохранялись. Впереди двигателя располагался радиатор, соответственно жалюзи для поступления воздуха в моторное отделение выполнялись в его лобовом листе.

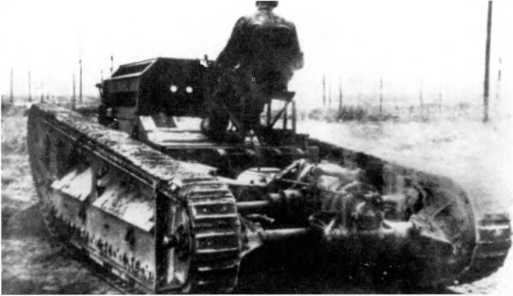

Испытание шасси танка LK-II. Октябрь 1918 г.

Вся конструкция как бы представляла собой бронеавтомобиль. «вставленный» в гусеничный ход. Такая схема позволяла получить вполне прочную конструкцию с упругой подвеской и достаточно большим клиренсом. В результате получился танк с передним расположением двигателя, задним — трансмиссии и боевого отделения. При первом же взгляде бросается в глаза сходство с британским средним танком Мk А «Уиппет», появившимся на поле боя только в апреле 1918 г. Любопытно и то, что LK-I имел башню кругового вращения, как и «легкий танк преследования» Тритона — прототип «Уиппета». Танк Триттона был официально испытан в Англии в марте 1917 г. Возможно, германская разведка имела некоторые данные об этих испытаниях. Однако сходство схемы компоновки можно объяснить и выбором в качестве базовой автомобильной схемы, пулеметные же башни были хорошо отработаны на бронеавтомобилях всеми воюющими сторонами. Тем более, что по своему устройству LK значительно отличается от «Уиппет»: отделение управления в германском танке находилось впереди боевого, причем сиденье водителя располагалось по оси машины. Броневой корпус собирался на каркасе из прямых листов катаной стальной брони клепкой. Цилиндрическая клепаная башня имела амбразуру для установки пулемета MG.08, прикрытую с боков двумя наружными щитками, подобно башням ряда бронеавтомобилей тех лет. Пулеметная установка имела винтовой подъемный механизм. В крыше башни выполнялся круглый люк с откидной крышкой, в корме — небольшой двустворчатый лючок. Посадка и высадка экипажа осуществлялась через две низкие двери на петлях, расположенные в бортах боевого отделения напротив друг друга. Окно водителя прикрывалось горизонтальной двустворчатой крышкой, в нижней створке были прорезаны пять смотровых щелей. Для обслуживания двигателя предусматривались люки с откидными крышками в бортах и крыше моторного отделения. Вентиляционные решетки снабжались жалюзями. Ходовые испытания первого опытного LK-I состоялись в марте 1918 года. Хотя прошли они весьма успешно, решено было доработать конструкцию — усилить бронезащиту, улучшить работу ходовой части и приспособить танк для массового производства.

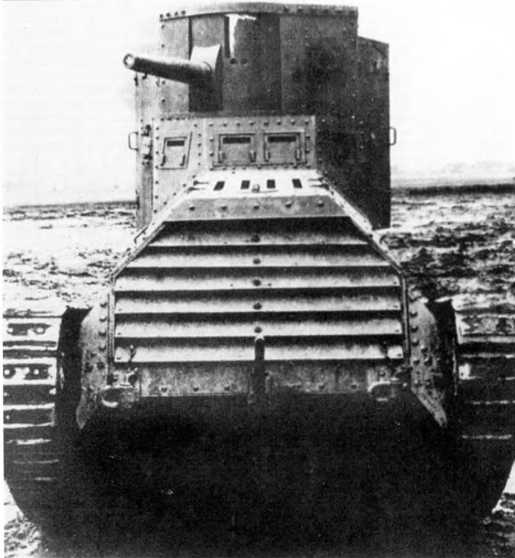

Опытный легкий танк LK-II с установкой 37-мм пушки, вид спереди.

Началась разработка танка LK-II. 13 июня 1918 г. были представлены модели LK-II и легкого танка Круппа. Танк Круппа должен был иметь схему компоновки с задним расположением моторно-трансмиссионного отделения и передним — боевого отделения, совмещенного с отделением управления в одной неподвижной рубке обтекаемой формы. При этом пулеметчик размещался в передней части рубки. Пять амбразур для установки 7,92-мм пулемета позволяли вести огонь в секторе более 180°. Командир размещался сзади и выше пулеметчика в приподнятой части рубки, что должно было обеспечить ему хороший обзор местности, мог пользоваться выдвижным перископом. Характерными особенностями ходовой части были опущенное на грунт ведущее колесо заднего расположения и приподнятое над грунтом направляющее колесо, вынесенное на раме далеко впереди корпуса, что должно было улучшить проходимость. Оба проекта рекомендовали к дальнейшей разработке в пулеметном варианте с большим углом горизонтального обстрела. Чуть позже добавился и пушечный вариант LK-II — под явным влиянием успешного применения французами на фронте легких танков «Рено» FT как в пулеметном, так и в пушечном варианте (впервые с танками «Рено» германским войскам пришлось столкнуться 31 мая 1918 г. у леса Рец). После начата Амьенской операции союзников 8 августа — «самого черного дня германской армии», по определению генерала Людендорфа — не только появился ряд приказов Главного командования по улучшению противотанковой обороны, но и Крупп получил срочный заказ на 65 танков, хотя еще не было готово ни одного реального образца. После испытаний шасси конкурирующих машин 2 октября в Берлин-Мариенфельде заказ фирме «Крупп» аннулировали. Выбор остановили на LK-II, разработанном группой Фольмера. Планировалось заказать 580 машин, в декабре 1918 г. начать производство первых 10 LK-II, а с апреля 1919 г. довести их выпуск до 200 машин в месяц.
