Первые германские танки. "Тевтонский ответ"

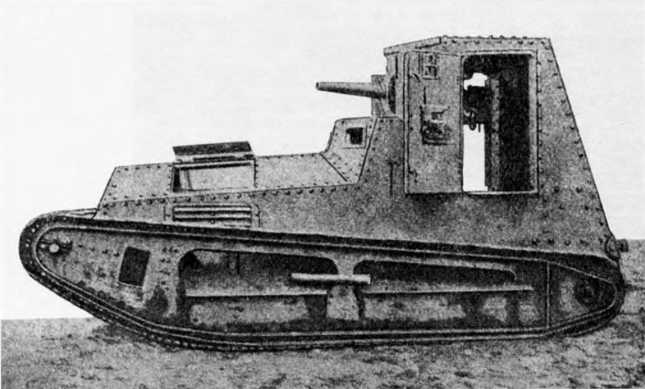

Опытный легкий танк LK-II с 37-мм пушкой, вид слева. Двери рубки открыты.

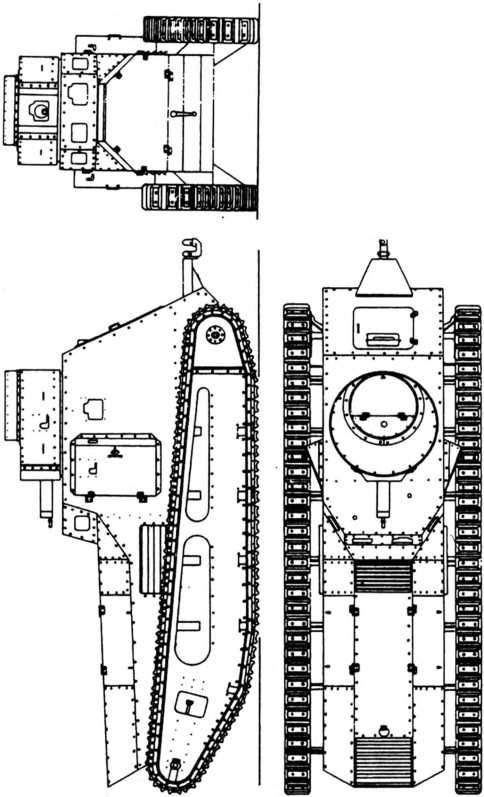

Проекции опытного легкого танка LK-II в варианте с установкой пулеметной башни.

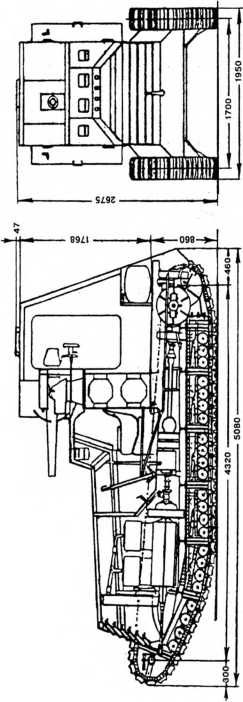

Продольный разрез и вид спереди легкого танка LK-II с 37-мм пушкой в рубке.

При этом только треть машин должна была быть пулеметными (два 7,92-мм пулемета), а две трети — пушечными. Этому предшествовали огневые испытания 57-мм пушки, установленной в корпусе LK-II. Испытания, прошедшие еще 29 августа, выявили слабость орудийной установки и разрушающее действие отдачи на корпус. И 30 сентября Ставка решила, что пушечные LK-II будут вооружаться 37-мм пушкой «Круппа». Обводы корпуса танка несколько изменились. Появились наклонные скулы между прямыми бортами и крышей. Позади моторного отделения возвышение и скулы корпуса образовывали рубку водителя с тремя смотровыми лючками. Передний лючок имел две откидные крышки, боковые — по одной. Неподвижная боевая рубка имела прямые борта и наклонную заднюю стенку. В боевой рубке помещались артиллерист (наводчик) и его помощник, работавшие стоя. Двери рубки располагались так же, как у LK-I, но были увеличены. В крыше рубки имелся люк с откидной крышкой, служивший для обзора и вентиляции. В прямых бортах, лобовом листе и крыше моторного отделения выполнялись жалюзи, на наклонных верхних листах — люки с откидными крышками для обслуживания двигателя. Система вентиляции, по мнению разработчиков, должна была обеспечить температуру воздуха внутри танка ненамного выше окружающей атмосферы. Тумбовая установка 37-мм пушки крепилась на вертикальной опоре. Конструкция щита орудия в целом была аналогична установке 57-мм пушки на A7V с соответствующим уменьшением размеров. Артиллерийская установка весила около 0,5 т, снабжалась телескопическим оптическим прицелом, маховичком горизонтальной наводки. Угол наведения в горизонтальной плоскости — ±30°. В бортовых дверях предусматривались амбразуры для стрельбы из 7,92-мм ручного пулемета MG.08/15. Карбюраторные двигатели отобранных для постройки шасси были двух типов — мощностью 40 и 50 л.с. Пуск двигателя мог производиться заводной рукояткой изнутри или снаружи танка (рукоятка крепилась спереди под решеткой радиатора) либо электростартером. Два бензобака обшей емкостью 170 л располагались по бокам от двигателя между ним и бортами, днище баков прикрывалось 8-мм броней. Подача бензина производилась давлением отработанных газов. Для надежного питания двигателя при любых наклонах машины была переделана поплавковая камера. Для предотвращения заливания двигателя маслом была введена замкнутая «циркуляционная» система смазки. Охлаждение радиатора двигателя производилось вентилятором или эжектором. Воздух всасывался снаружи, а выбрасывался через отверстия в бортах и крыше моторного отделения. Выхлопная труба выводилась с левого борта, через стенки шасси. Одна занятная деталь — в то время как британцы на своих тяжелых танках использовали один двигатель, а на среднем «Уиппете» два, германские конструкторы снабдили тяжелые танки двумя двигателями, а легкий — одним. Никакой закономерности здесь нет — и тем и другим приходилось использовать имевшиеся в наличии двигатели и как-то выходить из положения. Трансмиссия LK-II включала: дисковое сцепление (главный фрикцион); 4-х скоростную коробку передач автомобильного типа; продольный вал, на котором располагались конические шестерни, кулачковые или дисковые сцепления, колодочные или ленточные тормоза; две приводные поперечные полуоси с коническими шестернями на одном конце и цилиндрическими на другом. Конические шестерни полуосей сцеплялись с коническими шестернями вала, образуя простой дифференциал, а цилиндрические вместе с шестернями большего диаметра на осях ведущих колес образовывали однорядные бортовые редукторы. Редукторы помещались в картеры, укрепленные на внутренних стенках гусеничного хода. На тех же стенках в особых втулках крепились на подшипниках приводные полуоси и оси ведущих колес. Для увеличения тяги и возможности брать крутые подъемы в трансмиссию включили промежуточную передачу, понижавшую скорость хода в 2,14-2,16 раза. При выключенной промежуточной передаче скорость хода составляла от 3,5 до 14 км/ч, при включенной — от 1,6 до 6,5 км/ч. Угол подъема на минимальной скорости при включенной понижающей передаче достигал 41°, при выключенной — 17,5°, на максимальной — соответственной 6,5 и 2°. Несколько уменьшили вынос направляющих колес впереди корпуса, соответственно число ходовых тележек на один борт уменьшилось до пяти, дополнительная тележка с упорными катками сохранилась. Поворот осуществлялся выключением и подтормаживанием одной из гусениц. Манипуляции с гусеницей одного борта производились одним качающимся рычагом на три положения. В заднем положении рычага включалось сцепление соответствующей гусеницы, в среднем — сцепление выключалось, в переднем — включался тормоз гусеницы. Таким образом водитель мог регулировать радиус поворота. Минимальный радиус поворота составлял 1,7 м.

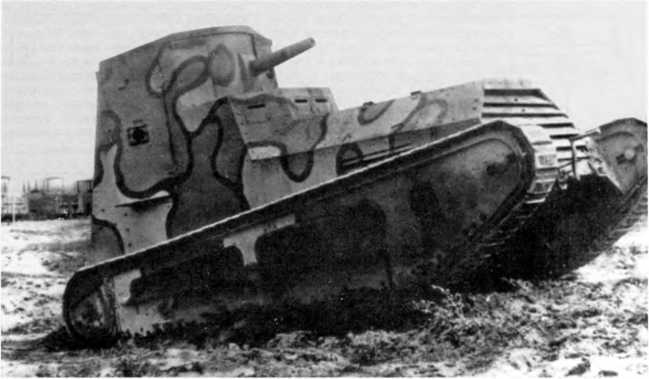

Опытный легкий танк LK-II с установкой 37-мм пушки в рубке на испытаниях. Танк снабжен деформирующей камуфляжной окраской. На заднем плане видны гусеничные транспортеры.

Приводы управления и элементы трансмиссии размещались под полом обитаемого отделения. Компоновка трансмиссии и механизмов поворота вдоль продольного вала хорошо соответствовала обшей ужатости боевой машины. Для увеличения проходимости на траки гусениц винтами могли крепиться «уширители» в виде широкой стальной пластины с поперечным ребром-грунтозацепом. Наружные стенки гусеничного хода получили отогнутые внутрь наклонные секции для сброса грязи с верхней ветви гусеницы — приспособление, заимствованное у того же «Уиппета». Несколько изменен, по сравнению с LK-I, был и массивный буксирный крюк. Пулеметный вариант LK-II имел несколько увеличенное боевое отделение с установкой пулемета в цилиндрической поворотной башне. Соответственно несколько сместился вперед двигатель, что сказалось на внешних обводах моторного отделения, однако вынос направляющего колеса впереди корпуса сохранили. Перенесли решетки радиаторов с лобового листа моторного отделения. Башня кроме основной имела и боковые амбразуры (как в германских тяжелых бронеавтомобилях). Боковые двери корпуса сместились вперед — к месту водителя, и пулеметные амбразуры выполнялись уже в бортах корпуса позади дверей. Разведка союзников, на основании данных перебежчиков, предполагала, что летом 1918 года в Германии «находилось в постройке» 250 легких танков, но это не соответствовало действительности. К исполнению заказа на легкие танки так и не приступили, хотя из войск в течение 1918 года поступали требования на более подвижные танки легкого типа. Первый LK-II был построен осенью 1918 года и сильно припозднился. Только в октябре Фольмер смог представить два легких танка.

Легкий танк с широким применением готовых автомобильных агрегатов был намного перспективнее идеи «сверх-танка» хотя бы потому, что был в 10 раз дешевле. Танки типа LK-II, примененные массово, могли достичь больших успехов, обеспечить поддержку «штурмовых групп» пехоты в глубине обороны противника. Сравнительно небольшие, но хорошо обученные и снабженные оружием ближнего боя (автоматическим, холодным, гранатами, огнеметами) штурмовые группы могли просачиваться в глубину обороны, прерывать связь и пути снабжения, нападать на командные пункты. Ключом к их способу действий были внезапность и подвижность, которую и могли бы обеспечивать и сохранять легкие танки. Интерес командования к танкам типа LK. определившийся в середине 1918 года, вполне соответствовал опыту большого весеннего германского наступления. Германская армия, наконец, сумела осуществить глубокий прорыв позиционной обороны и вывести войска на оперативный простор, но для сохранения темпов наступления после этого и развития успеха как раз требовалось большое количество маневренных танков. Танки LK для этого вполне подходили. Но их постройка так и ограничилась несколькими опытными образцами. Планы массового производства относились к 1919 году, но «танковая программа» союзников на тот же год уже многократно превосходила германскую. Совместными усилиями группы Фольмера и конструкторов Круппа на шасси LK-II был разработан бронированный артиллерийский тягач-транспортер. Он имел полностью закрытый корпус с дверями в бортах и корме и большими люками в крыше. В лобовом листе корпуса устанавливался пулемет так, чтобы пулеметчик размещался чуть позади водителя. Кроме того, имелись амбразуры для пулемета в бортах. Вместимость машины составляла 8 человек — водитель и возимый расчет орудия из 7 человек, сидевших вдоль бортов. Эта весьма перспективная разработка была одобрена, но не реализована в металле, хотя британские «бронированные артиллерийские транспортеры» (перевозившие орудия на грузовой платформе) уже действовали на фронте. Также не был реализован и легкий двухместный бронетягач L.Z. на шасси LK-II, также вооруженный пулеметом. После войны, уже в начале 1920-х годов, в Швеции по проекту Й. Фольмера на заводе «Ландсверк» начали выпускать первый шведский танк Strv m/21. Он был прямым развитием пулеметного варианта LK-II, но с установкой пулемета «Шварцлозе», двигателя «Даймлер» мощностью 55 л.с. и экипажем 4 человека. Несколько LK-II в 1919–1921 гг. закупила Венгрия, но ей Трианонским договором 1920 года запрещено было иметь танки, поэтому доставляли их в разобранном виде, а сборку провели в тайне. В отличие от этого Швеция строила и модернизировала своих «отпрысков германской линии» вполне официально.

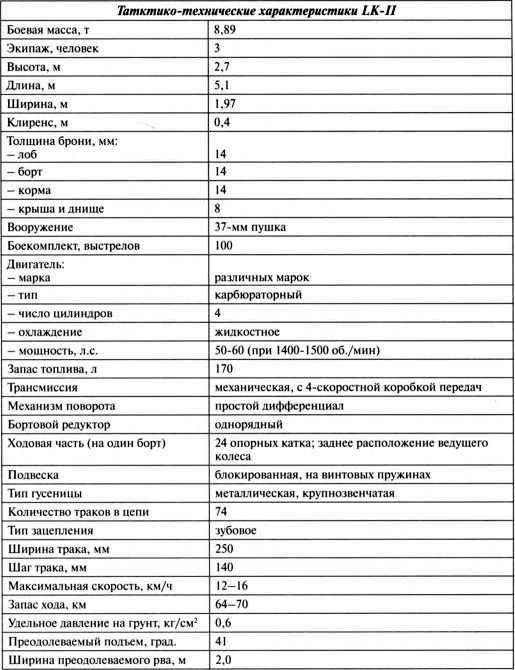

Татктико-технические характеристики LK-II.

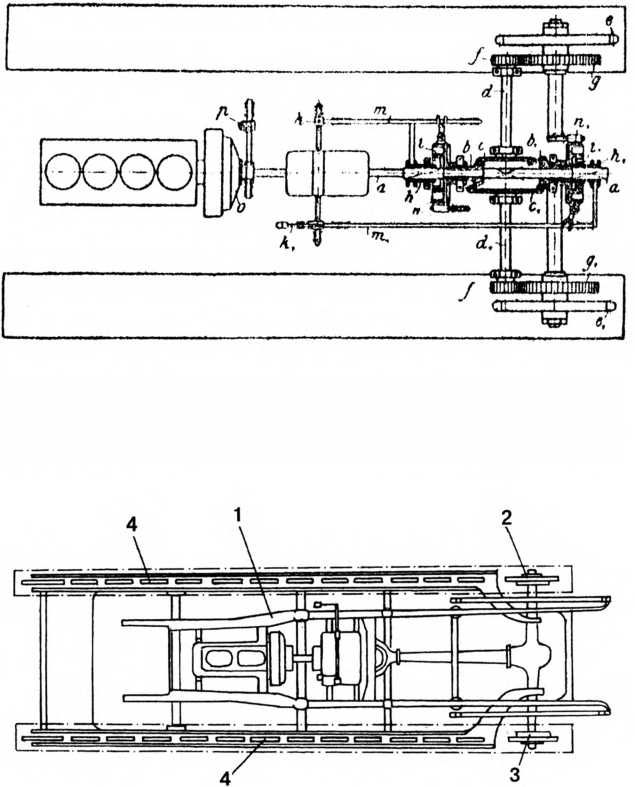

Схема трансмиссии танка LK. Схема устройства шасси танка LK: 1 — автомобильная рама с двигателем и трансмиссией, 2 и 3 — ведущие колеса, 4 — гусеничный движитель.

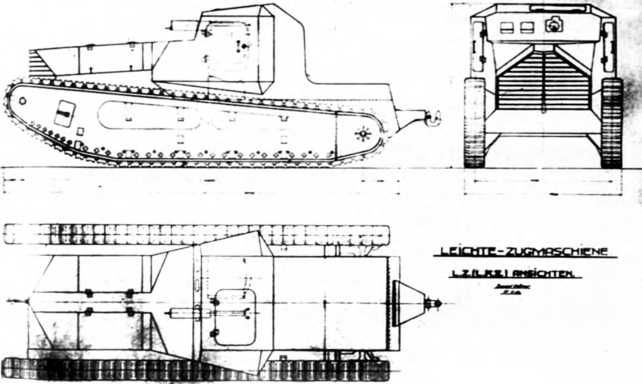

Эскизный проект бронированного артиллерийского тягача L.Z. на шасси LK-II.

ОПЫТНЫЙ СВЕРХТЯЖЕЛЫЙ ТАНК «К-WAGEN» — ПЕРВЫЙ «СВЕРХТАНК»

В мае 1918 г. итальянский офицер Дж. Дуэ задумал обнародовать свои взгляды на средства и способы ведения современной войны в форме фантастического романа «Крылатая победа». В книге он «снабдил» Германию двумя тысячами «колоссальных танков Круппа по 4000 т весом, с 6 дизелями по 3000 л.с. (из них два запасных), со скоростью 4 км/ч, разбрызгивающих на площади полукруга радиусом в 100 м зажигательную жидкость, экипаж — всего два человека». Такие колоссы понадобились Дуэ исключительно для того, чтобы оттенить мощь и значение предлагавшейся им «межсоюзнической воздушной армии», сокрушающей в романе германскую и австрийскую армии ударами по тыловым коммуникациям. Можно понять, что после первых потрясений 1914 года от огня германской тяжелой артиллерии и газовых атак 1915 года союзники постоянно ожидали от Германии неких «технических монстров».

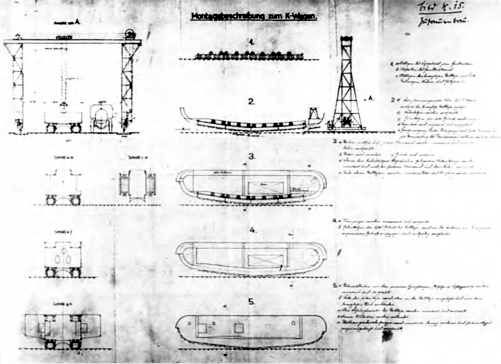

Предлагавшаяся последовательность сборки танка K-Wagen с помощью мостового крана.

На самом деле, разумеется, подобных чудовищ в Германии строить не собирались, однако идея «подвижной крепости» все же нашла свое крайнее выражение в виде первого воплощенного в металле сверхтяжелого танка. Уже в конце марта 1917 г. Ставка Главного Командования выдала требования на «сверхтанк», названный поначалу «скромно» Gross Kampfwagen («большая боевая машина») массой до 150 тонн. Й. Фольмер получил от Инспекции автомобильных войск соответствующее задание на разработку. Непосредственно проектом занимался инженер Мюллер-Нойгауз, известный до этого разработкой «уличного грузового автопоезда» с активными прицепами и бензоэлектрическим приводом. Мюллеру придали более 20 сотрудников. В комиссию по разработке «большой машины» также включили Хорьха, фон Опеля и профессора Хофманна. Проект танка был утвержден военным министерством 28 июня 1917 г. и стал известен под обозначением «К-Wagen» (Kolossal-Wagen или просто Kolossal — модное тогда словечко в Германии). Предполагалось, что танк будет иметь броню толщиной 30 мм, две или четыре пушки калибра 50–77 мм, четыре пулемета, два огнемета (снова огнеметы), экипаж 18 человек, два двигателя мощностью по 200–300 л.с. или четыре по 100 л.с., сможет преодолевать ров шириной до 4 м. На разработку проекта и постройку первого танка был отведен год, но Ставка Главного Командования сократила срок до восьми месяцев. Претенциозная программа постройки 100 танков (при первом заказе на 10) была вряд ли реализуема. Большинство узлов приходилось разрабатывать заново. Расчетная стоимость одного «сверхтанка» составляла не менее 500000 рейхсмарок.

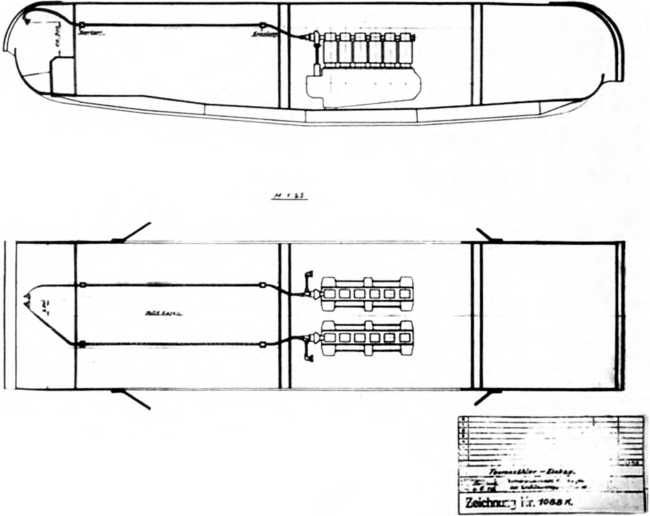

Схема связи отделения управления и моторного отделения K-Wagen.

Схема компоновки «К-Whgen» в основе своей была заимствована у британцев: гусеницы охватывали корпус, а вооружение устанавливаюсь в широких спонсонах и в бортовых амбразурах. Однако взаимное расположение отделений было аналогично A7VU — впереди располагалось отделение управления, в средней части — боевое, в задней — моторное и трансмиссионное. При этом обитаемое отделение без спонсонов, и моторно-трансмиссионная группа занимали примерно равный объем корпуса. Экипаж вновь оказался рекордным — от 22 до 27 человек (самая большая численность экипажа для когда-либо построенных «в железе» танков). В отделении управления помещались два водителя. На крыше танка в передней части монтировалась цилиндрическая рубка управления (башенка) со смотровыми щелями по периметру и люком в крыше. Рубка предназначалась для командира танка и артиллерийского офицера. За ней располагались два круглых люка. Корпус танка собирался на каркасе из крупных листов катанной стальной брони на заклепках и болтах. Съемные спонсоны имели сложную в плане форму. В скошенных передней и задней стенках уширенной части спонсона выполнялись орудийные амбразуры. В амбразуре устанавливалась 77-мм капонирная пушка с полуавтоматическим затвором. Эти пушки были взяты из форта в Идштайнер. Качающаяся часть орудия крепилась на поворотной тумбе с полуцилиндрическим щитом и ограждением казенной части. Наводчик располагался на сиденье слева от ограждения, пользовался телескопическим прицелом и соосными маховиками наводки, по бокам от установки размещались помощник наводчика и заряжающий. В передней стенке спонсона, у угла, располагалась установка пулемета MG.08, обслуживаемого пулеметчиком и его помощником (т. е. в передней части спонсона размещалось до 5 человек). Такие же пулеметные установки имелись в узкой задней части спонсона, в бортах и лобовом листе отделения управления. В моторном отделении размещались механики, основной обязанностью которых было наблюдение за состоянием двигателей и трансмиссии.

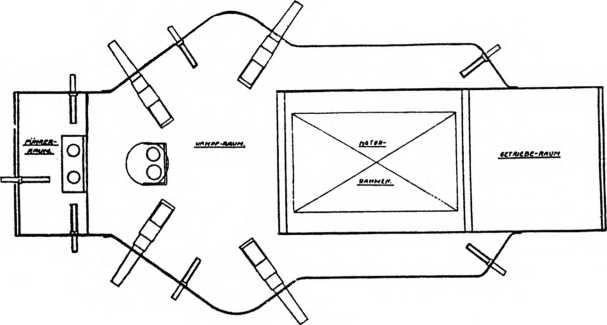

Схема компоновки танка K-Wagen. Хорошо видно разделение на отделения управления, боевое, моторное и трансмиссионное, а также стремление обеспечить равную «огневую мощь» в нескольких секторах одновременно.

Установка вооружения отвечала все тому же требованию кругового обстрела — в любом направлении «К-Wagen» мог сосредоточить огонь примерно равной плотности. Интересно, что в проекте предусматривались электроприводы наведения орудий. На крыше спонсонов выполнялись вентиляционные решетки. Уже проектная масса танка заставила искать более мощные двигатели. Для моторной группы выбрали два двигателя «Даймлер» по 650 л.с., установленных параллельно в изолированном моторном отделении. С коробкой передач двигатели соединялись карданными валами, выведенными через отверстия в стенке, отделявшей моторное отделение от трансмиссионного. Была разработана система электрического дистанционного управления сцеплением (системы «Вулкан»), Выхлопные трубы с глушителями и радиаторы двигателей выводились на крышу в кормовой части корпуса. Запас бензина составлял 3000 л. Оригинальную (так называемую «орбитальную») — конструкцию имела ходовая часть. Гусеничная цепь состояла из чередующихся внутренних и внешних траков, шарнирно соединенных друг с другом. Внешний трак представлял собой сборку из тележки с четырьмя катками с ребордами (по типу железнодорожных), к которой крепился башмак, снабженный грунтозацепами. «Ширина колеи» катков составляла 495 мм. Корпус по каждому борту был охвачен рельсовыми направляющими, по которым и «обкатывались» катки траков гусеницы. Такая гусеница ранее была опробована на тракторе «Орион». К ее достоинствам относились уменьшение потерь на трение в шарнирах и увеличение КПД гусеничного хода, однако увеличение массы гусеницы практически сводило эти достоинства на нет. Траки собирались на болтах и заклепках. Ведущее колесо — заднего расположения. Корпус подвешивался к ходовой части на винтовых пружинах. Верхние ветви гусениц с передними и задними нисходящими ветвями прикрывались бронекрышей, переходящей в изогнутые бронеэкраны. Нижняя ветвь гусеницы шла по дуге большого радиуса — в соответствии со взглядами тех лет, это должно было обеспечить лучшую поворотливость и меньшее сопротивление движению на твердом грунте и увеличение проходимости на мягком, за счет погружения гусениц в грунт и увеличения площади опорной поверхности. Предполагалось оснастить танк средствами связи — для радиста отвели место перед моторным отделением.

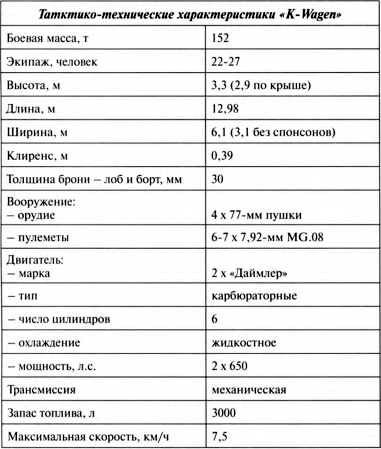

Тактико-технические характеристики «К-Wagen».

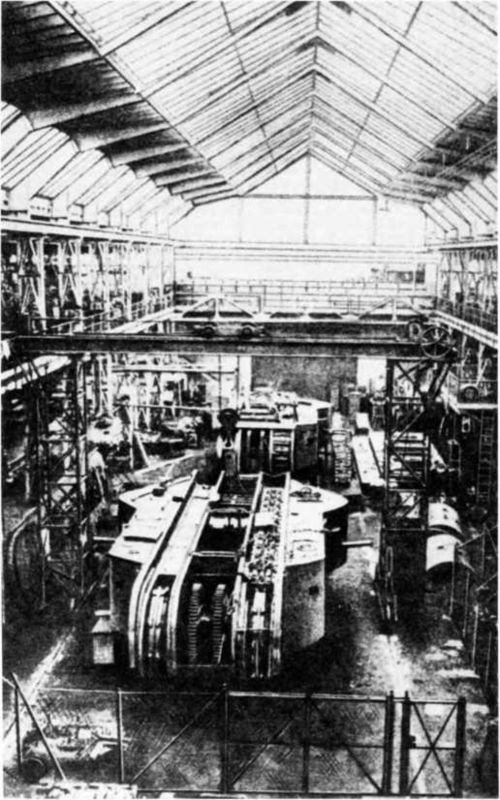

Сборка двух танков K-Wagen в заводском цеху.

Для связи отделения управления с механиками в моторном отделении в корпусе прокладывались переговорные трубы (так что моторное отделение можно назвать «машинным», по аналогии с кораблями). Для перевозки по железной дороге «К-Wagen» мог разбираться на четыре большие части. Как мыслилось боевое применение таких колоссов, понять довольно трудно. Очевидно, командование верило в возможность с помощью подвижных крепостей «прорвать в нескольких местах» фронт союзников — идея, возникавшая в те годы во всех воюющих странах. Однако уже 18 октября 1917 г. Опытное отделение Инспекции автомобильных войск признало, что «К-Wagen» пригоден только в качестве средства позиционной войны. По вооружению «К-Wagen» представлял собой артиллерийскую и пулеметную батареи, установленные в одном «подвижном форте». Для такого «подвижного форта» (или «позиционного танка») большое мертвое пространство в поле обзора из рубки было терпимо. Контракт на постройку пяти экземпляров танка «К-Wagen» был выдан шарикоподшипниковому заводу «Рибе» в Берлин-Вайсензее, на пять других заводу «Вагонфабрик Вегман» в Касселе (а вовсе не «заводам Круппа», на которые литература всего мира привыкла списывать весь «милитаризм» германской промышленности). Постройка танков начата в апреле 1918 г. Была разработана технология сборки танка «К-Wagen» с использованием мостового подъемного крана и специальных повозок. В качестве вспомогательного предусматривали выполнить самоходный стреловой кран на шасси трактора-транспортера A7V (очевидно, с расчетом на его использование для сборки и разборки гигантского танка при его перевозках). К концу войны на заводе «Рибе» был почти достроен один танк, для второго были готовы бронекорпус и комплект основных агрегатов и узлов кроме двигателей. Все это пошло на слом после поражения Германии. Испытания построенного танка так и не прошли, хотя фирма-производитель якобы просила разрешения на это у представителей победивших союзников. Заметим, что спустя четверть века в Германии снова были построены два самых тяжелых танка — 180-тонные «Маус», также не принявшие участия ни в одном бою. В обе мировые войны, когда ситуация складывалась не в пользу Германии, германское военное руководство выдавало задание и выделяло ресурсы на «сверхтанки». Оба раза конструкторы закладывали в них оригинальные идеи и решения, и оба раза монстры оказывались мертворожденными.

ПРОЕКТЫ ПОСЛЕДНЕГО ГОДА ВОЙНЫ

Конструкция A7V явно не удовлетворяла германское командование. Бои выявили многочисленные недостатки этих танков. Да и военное министерство склонно было пересмотреть требования к танкам. Это вызывало появление на протяжении 1918 года все новых и новых проектов как «тяжелых штурмовых», так и более легких боевых машин. К июню 1918 г. Начальник Инспекции автомобильных войск признал необходимым создание «штурмового» танка, вооруженного легким орудием и пулеметами, развивающего высокую скорость и пригодного для крупносерийного производства. И фирма «Крупп» параллельно с разработкой легкого 8-тонного танка представила 23 июля 1918 г. проект «малого штурмового танка» — несколько более тяжелой машины с 52-мм орудием и пулеметом.

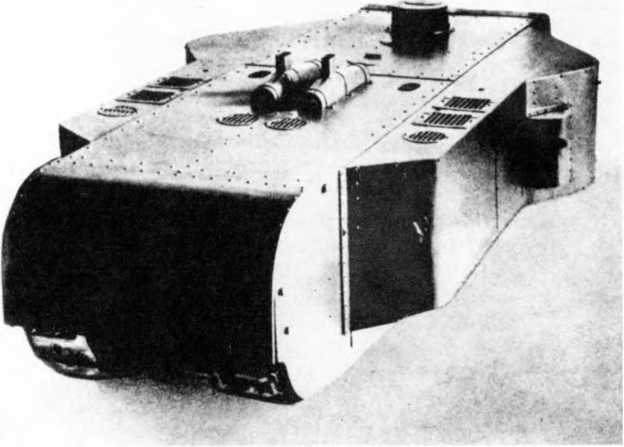

Опытный сверхтяжелый танк K-Wagen.

Проект не был принят, поскольку уступал бы по проходимости уже испытанному LK-I и разрабатывавшемуся LK-II. Незадолго до конца войны был подготовлен и более перспективный проект легкого танка. Конструкция LK-I и — II была в известной степени компромиссом между желанием создать эффективную боевую машину и необходимостью максимально использовать имеющиеся автомобильные шасси. Поэтому еще до окончания постройки LK-II началось проектирование машины с более рациональной схемой компоновки. Проект получил обозначение LK-III. Гусеничное шасси и схема управления LK-II были в нем сохранены, но двигатель был перенесен в кормовую часть машины, а отделения управления и боевое соответственно смещены вперед. Двигатель помещался над коробкой передач и трансмиссией и должен был крепиться в трех точках на приливах картера коробки передач или особой раме. На той же раме впереди двигателя вертикально крепился бы радиатор с вентилятором. Таким образом обеспечивалась жесткая связь двигателя с трубопроводами радиатора при любых колебаниях и изгибах рамы шасси. Вал дискового главного сцепления соединялся с ведущим валом зубчатой, или цепной, передачей, укрытой в переднем вертикальном приливе картера коробки передач.
