Кроме винтовки, можно изготовить электрический пистолет или электрическую пушку. Ствол и рукоятка у пистолета или пушки должны быть короче и сделаны по другой форме.

Соблюдайте порядок стрельбы из электровинтовки. Сначала вставьте пулю в контакты. Нацельтесь в мишень и плавно нажмите на спусковой крючок.

Электрический замок

Очень надежным и весьма загадочным сторожем может быть незримый электрический замок. Проводка к нему должна быть сделана скрытно, а кнопка хорошо замаскирована.

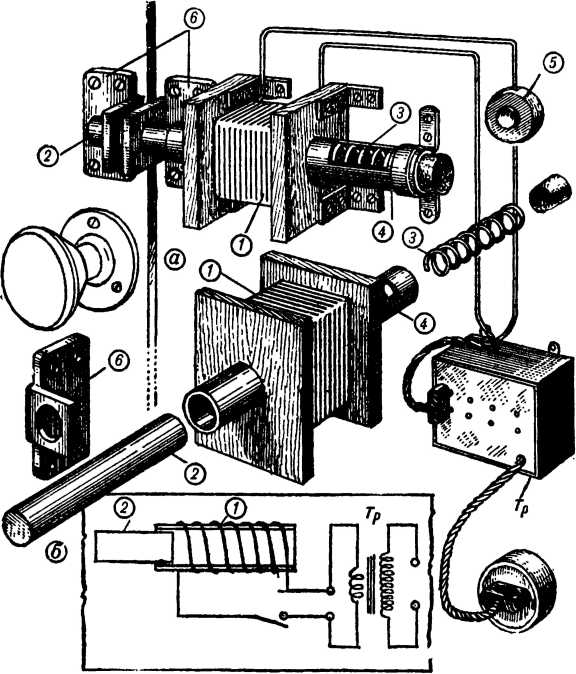

Простейший электрический замок показан на рисунке 57, а. Он состоит из катушки соленоида 1, железного сердечника 2 с пружиной 3, направляющего желоба 4, кнопки 5 и замочных скоб 6.

Рис. 57. Устройство электрического замка. Тр — понижающий трансформатор.

Принцип работы электрического замка основан на свойстве соленоида втягивать железные предметы. Если кнопка не нажата, то железный сердечник под действием пружинки входит в замочные скобы, надежно запирая дверь. При нажатии кнопки замыкается цепь катушки соленоида, которая втягивает внутрь железный сердечник, преодолевая упругость пружины, и дверь открывается.

Обработайте железный сердечник по форме, показанной на рисунке 57, б. Изготовьте из жести направляющий желоб. Изогните две замочные скобы из толстых стальных полос, просверлите на концах скоб по два отверстия и прикрепите их на размеченных местах. Подберите стальную пружину и закрепите ее на свободном конце железного стержня. Свободный конец пружины прикрепите к упору. Каркас катушки и соленоида сделайте из фанеры и намотайте на него 250–300 витков изолированным проводом диаметром 0,5–0,6 миллиметра. Сделайте электропроводку, соберите электрическую схему и проверьте действие замка. Замок можно включить в сеть постоянного и переменного тока напряжением 12–24 вольта. Под замок подложите металлическую пластинку, чтобы нельзя было открыть его ножом или каким-либо другим приспособлением.

Прибор для регулирования яркости электрического света

Вам, вероятно, не раз приходилось наблюдать, как в зрительных залах некоторых кинотеатров перед началом сеанса медленно угасает свет.

Для этой цели часто применяются жидкостные реостаты, включенные последовательно с электролампочками зрительного зала. Перед началом сеанса реостат медленно выводят из цепи лампочек, уменьшая ток. Для регулирования силы света можно изготовить прибор, состоящий из соленоида и железного сердечника. Его конструкция и схема включения показаны на рисунке 58.

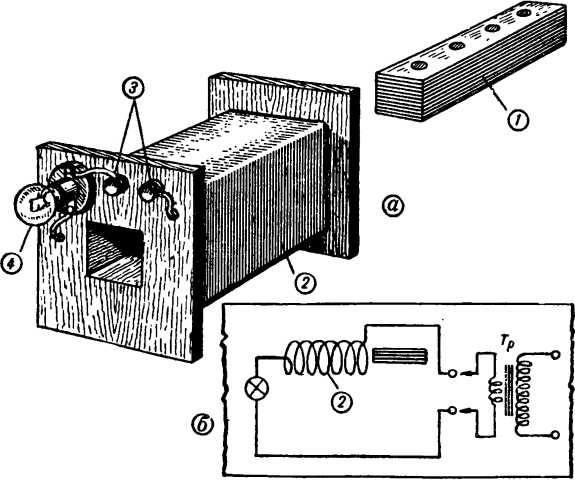

Рис. 58. Устройство прибора для регулирования яркости света (а — общий вид прибора; б — электрическая схема): 1 — сердечник; 2 — катушка; 3 — зажимы; 4 — патрон.

Склейте из фанеры каркас катушки. На одной из дощечек с внешней стороны укрепите два зажима. Намотайте на каркас 550–600 витков обмоточного провода диаметром 0,5–0,7 миллиметра. Присоедините концы от обмотки к зажимам.

Подожмите под зажимы два изолированных проводника для включения соленоида в цепь.

Изготовьте сердечник из полосок кровельного железа или жести. Полоски должны быть одинаковых размеров. Соберите их в пакет толщиной 15 миллиметров и скрепите заклепками в трех-четырех местах.

Возьмите лампочку на 6—12 вольт, мощностью около 20 ватт, изготовьте для нее патрон.

На деревянном основании укрепите патрон, катушку соленоида, розетку — и вы получите прибор для регулирования яркости света.

Яркость свечения лампочки будет изменяться путем введения сердечника внутрь катушки на разную глубину.

«Хитрая лиса»

Много веселых развлечений может доставить юным пионерам-электротехникам электрический аттракцион «Хитрая лиса».

Содержание аттракциона состоит в следующем. Возле дерева из норы выглянула лиса. Ей тут есть чем «поживиться»: вблизи стоит беспечный молодой петушок. Хозяин замечает коварный замысел лисы и пытается «сразить» ее из электрической винтовки. Метко прицелившись, он нажимает на спусковой крючок, однако «хитрая лиса» прячется в нору раньше, чем произойдет выстрел. Лиса как бы наблюдает за нажатием на спусковой крючок и всякий раз успевает безнаказанно уйти в нору.

Задача сводится к тому, чтобы обязательно поразить лису из винтовки, при этом желательно сделать по возможности меньшее число выстрелов.

Электрическая схема аттракциона собрана так, что позволяет сразить лису одним выстрелом только в том случае, если охотник изучит «повадки» лисы, догадается, что нужно сделать, чтобы злодейка не уходила в нору.

Изготовление аттракциона представляет большой интерес, так как он является простейшим автоматом и имеет оригинальную конструкцию.

Аттракцион в собранном виде показан на рисунке 59, а, б.

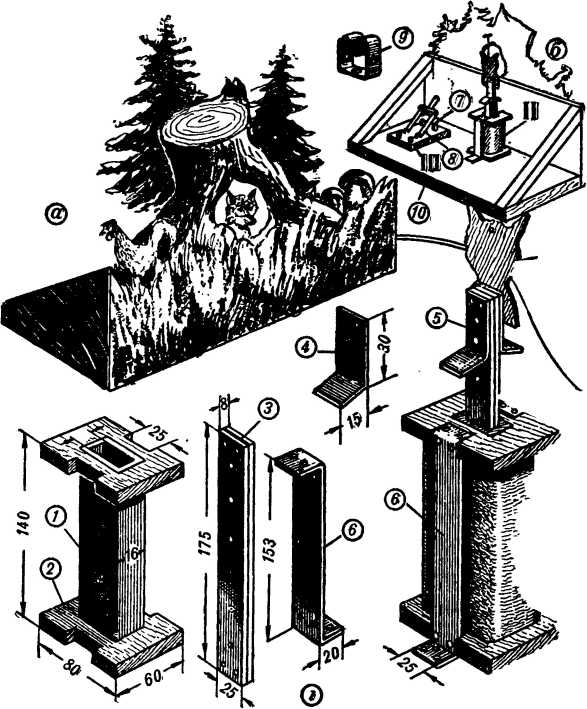

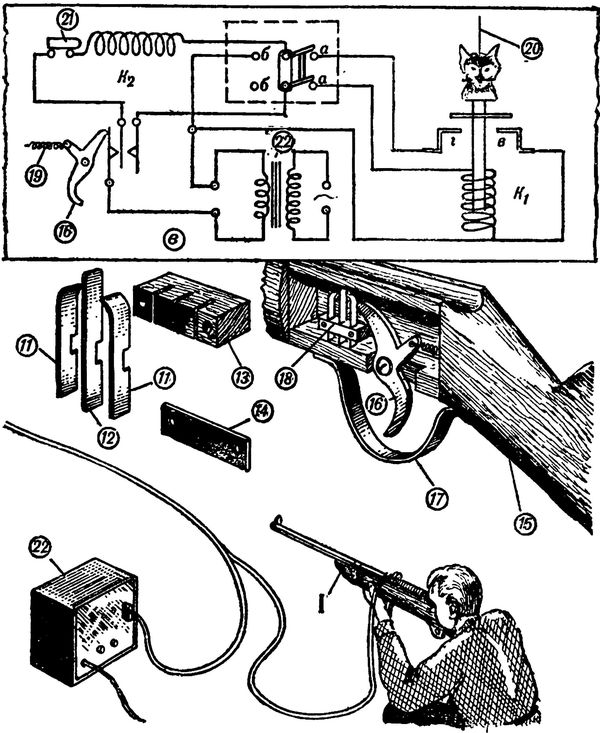

Рис. 59. Конструкция аттракциона «Хитрая лиса»: а — общий вид; б — монтаж деталей на основании; в — электрическая схема; г — детали реле охраны лисы. I — электровинтовка; II — реле охраны лисы; III — переключатель; 1 — каркас катушки; 2 — щечки; 3 — выкройка пластин сердечника 4 — контактные упоры; 5 — сердечник; 6 — контактные стойки; 7 — основание рубильника; 8 — ножи; 9 — контакты; 10 — основание; 11, 12 —контактные пластинки; 13 — основание контактного устройства; 14 — накладка; 15 — ложа; 16 — спусковой крючок; 17 — предохранительная скоба; 18 — контактное устройство; 19 — пружина спускового крючка; 20 — макет лисы; 21 — пуля; 22 — понижающий трансформатор, К1—катушка реле; К2 —катушка соленоида винтовки.

Он состоит из электрической винтовки I, соленоидного реле II, охраняющего лису, переключателя схемы III, силуэтов лисы, петушка и дерева с норой.

Принцип работы аттракциона легко проследить по его электрической схеме (рис. 59, в). Когда переключатель замыкает контакты а-а, то поразить лису невозможно. В этом случае при нажатии спускового крючка 16 сначала включается в цепь соленоидное реле II, втягивающее железный сердечник 5 внутрь катушки К1. Вместе с сердечником уходит в глубь норы прикрепленный к его верхнему концу силуэт лисы.

Как только сердечник погрузится в катушку реле, его якорь замкнет контакты г и в, включающие цепь винтовки, и катушка К2 с силой втягивает пулю, производя выстрел. Однако пуля не достигает цели, так как лиса скрывается в нору раньше выстрела. Если отпустить спусковой крючок, то разъединяются все контакты схемы, отключается ток, и лиса под действием резинки снова «выходит» из норы. Если сделать еще одну попытку поразить лису, то она окажется также безуспешной. Следовательно, пока переключатель будет замыкать контакты а-а, все попытки поразить лису не дадут результатов.
