Пионер-электротехник

Если электросигнал исправен и схема собрана правильно, то макет будет работать. Если при проверке окажется, что схема собрана правильно и электросигнал исправен, но звучит слабо, надо уменьшить зазор между сердечниками первичной и вторичной обмоток. Для этого наклейте на крышку стола и на основание макета более тонкую фанеру, установите мишку в прежнее положение, и он будет работать. Поверните его на некоторый угол, близкий к 90°, и он перестанет работать. Это объясняется тем, что при повороте макета размыкается сердечник трансформатора, исчезает переменное магнитное поле вокруг витков вторичной катушки и э. д. с. на обмотке, а вместе с ними прекращается движение тока в цепи макета.

После испытания обтяните голову, лапы и туловище мишки темно-коричневым байковым, а еще лучше плюшевым материалом. Основание покрасьте черным лаком.

Теперь надо окончательно проверить работу макета. Поставьте стол так, чтобы ревущий мишка смотрел на публику. Поверните его на 90°, и он замолчит. Затем снова поверните мишку лицом к публике, он опять сердито зарычит и зловеще засверкает глазами. Создается впечатление, что мишка начинает капризничать, когда его поворачивают на столе лицом к публике.

«Дикий кот»

Макет «дикого кота» можно изготовить таким же способом, как и макет «мишки». Разница состоит в том, что в конструкцию макета «кота» введены дополнительные электрические приборы.

Внешний вид макета, его приборы, схема их соединения показаны на рисунке 63, а. На основании для кота нужно установить и закрепить часть сердечника со вторичной обмоткой трансформатора. Они изготавливаются точно так же, как для мишки, и по тем же рисункам. Возле вторичной обмотки на основании укреплен зуммер {пищик) и тепловое реле. Это реле есть простейший автомат, замыкающий и размыкающий контакты электрической цепи внутри макета.

Реле можно изготовить следующим образом. На основании возле катушки со вторичной обмоткой укрепите с помощью шурупов два фарфоровых ролика на расстоянии 10–12 сантиметров друг от друга.

Сделайте две контактные пластинки из упругой листовой латуни по форме и размерам, показанным на рисунке 63, б.

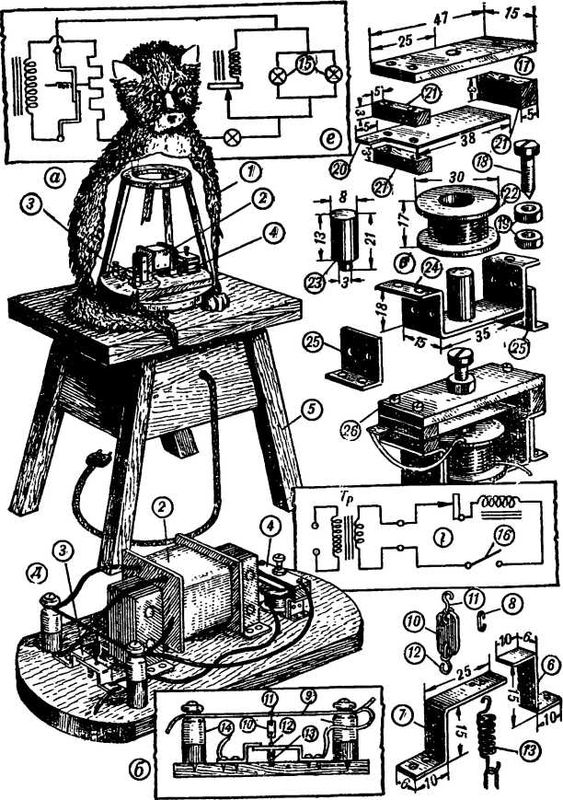

Рис. 63. Устройство аттракциона «Дикий кот»: а — общий вид конструкции (1— макет кота, 2 — вторичная обмотка трансформатора, 3 — тепловое реле, 4 — зуммер, 5 — стол); б — устройство теплового реле (6 — неподвижный контакт, 7 — подвижный контакт, 8 — крепежное кольцо, 9 — нихромовая проволока, 10 — перемычка, 11 — верхний крючок, 12 — нижний крючок, 13 — оттяжная пружина, 14 — ролики, 15 — лампочки, 16—выключатель); в — общий вид зуммера и его части (17 — крышка, 18 — контактно-регулировочный винт, 19 — контргайки, 20 — якорь электромагнита, 21 — изоляционные прокладки, 22 —катушка электромагнита, 23 — сердечник, 24 — корпус зуммера с сердечником, 25 — крепежные лапки, 26 — общий вид зуммера); г — схема включения зуммера; д — монтажная схема кота; е — электрическая схема кота.

В середине между роликами укрепите изготовленные контактные пластинки. Пластинку в виде скобы, дважды изогнутой под прямым углом, укрепите вблизи одного ролика. Вторую упругую пластинку прикрепите одним концом к основанию при помощи шурупов, а свободный ее конец должен находиться на некотором расстоянии от отогнутого первого контакта. На шейках роликов туго натяните тонкую нихромовую проволоку диаметром 0,10—0,15 миллиметра. Такую проволоку можно извлечь из старых проволочных остеклованных или открытых сопротивлений, которые продаются в магазинах радиотоваров. К середине проволоки прикрепите проволочный крючок и зацепите его за перемычку, сделанную из старой расчески. Второй крючок прикрепите к подвижной контактной пластинке и зацепите за перемычку с другой стороны, как показано на рисунке 63, б. Подожмите под шурупы гибкие изолированные проводники длиной 10–15 сантиметров каждый. Такие же проводники присоедините к концам нихромовой проволоки на шейках роликов. Между основанием и свободным концом подвижной контактной пластинки прикрепите оттяжную пружинку — и реле готово к действию.

Принцип работы реле состоит в следующем. Туго натянутая холодная нихромовая проволока поднимает вверх свободный конец подвижной пластинки, который плотно соприкасается с неподвижным контактом, замыкая электрическую цепь. При этом по цепи потечет электрический ток, нагревая нихромовую проволоку. При нагревании проволока удлиняется и провисает между роликами. В это время оттяжная пружина отводит вниз подвижную контактную пластинку, размыкая электрическую цепь. Движение тока в цепи прекращается, нихромовая проволока, охлаждаясь, сокращается. При охлаждении она снова туго натягивается между роликами, поднимая вверх подвижную пластинку, свободный конец которой снова замыкает электрическую цепь, и весь процесс повторяется снова.

Теперь нужно приобрести пищик (зуммер). Его можно купить в магазинах радиотоваров или электросвязи.

Если под руками не окажется готового зуммера, его легко изготовить самим.

Внешний вид зуммера и конструкция его деталей показаны на рисунке 63, в. Он состоит из корпуса, электромагнита, якоря, контактно-регулировочного винта с контргайкой и изоляционных прокладок. Схема включения зуммера показана на рисунке 63, г. Он работает точно так же, как электрический звонок. При замыкании электрической цепи зуммера по катушке электромагнита проходит ток, и сердечник электромагнита намагничивается, притягивая к себе якорь. В этот момент размыкается цепь между острием контактно-регулировочного винта и якорем, движение тока в цепи прекращается, электромагнит размагничивается, и якорь под действием своей упругости отходит в первоначальное положение, замыкая снова цепь зуммера.

Регулируя винтом расстояние между якорем и сердечником электромагнита, можно подобрать такую частоту колебания якоря, при которой он будет издавать звук. Высота тона звука зависит от частоты колебания якоря, и ее можно изменять контактно-регулировочным винтом.

Зуммер надо изготавливать в следующем порядке. Сделайте сердечник электромагнита из мягкой стали по форме и размерам, показанным на рисунке 63, в. Корпус зуммера изготовьте из мягкой листовой стали толщиной 1,5–2 миллиметра и приклепайте к нему сердечник на расстоянии 16 миллиметров от одной его стенки. Из плотной бумаги вырежьте полоску шириной 17 миллиметров, оберните ее вокруг сердечника, склейте, обвяжите нитками, и вы получите гильзу. Когда она просохнет, снимите ее с сердечника.

Из картона вырежьте две щечки, приклейте их по краям гильзы и просушите. Полученный каркас катушки покройте несколько раз изоляционным лаком и просушите.

Намотайте на каркас катушки 300–400 витков обмоточного провода марки ПЭЛ-0,3 — ПЭЛ-0,4.

Якорь изготовьте из листовой тонкой упругой (закаленной) стали толщиной 0,08 — 0,1 миллиметра. В качестве якоря можно взять старое лезвие от безопасной бритвы. Подберите небольшие кусочки изоляционного материала (плексигласа, гетинакса, карболита, текстолита, пластмассы и проч.) и сделайте из них три изоляционные прокладки.

На рисунке 63, в размеры прокладок показаны ориентировочно, их можно изменять в зависимости от толщины якоря. Вам нужно взять такую толщину двух прокладок, между которыми укрепляется якорь, чтобы расстояние от якоря до электромагнита было бы около 3 миллиметров.

Крышку зуммера изготовьте из медной, алюминиевой или латунной пластинки по форме, показанной на рисунке 63, в. В качестве контактно-регулировочного винта возьмите латунный или бронзовый винтик с двумя гаечками. Конец винтика остро заточите напильником.

Сборку зуммера надо производить в следующем порядке. Наденьте на сердечник электромагнита катушку. Уложите на отогнутые концы корпуса две изоляционные прокладки: тонкую и толстую. На конец корпуса, расположенный дальше от центра сердечника, положите тонкую прокладку, на нее — конец якоря и прижмите его второй прокладкой. Сверху на прокладки уложите крышку зуммера так, чтобы все отверстия совпали, и скрепите с корпусом стяжными болтиками с гайками. Под гайки стягивающих болтов подожмите металлические крепежные лапки, изготовленные по форме, показанной на рисунке 63, в. Болтики, крепящие якорь, надо изолировать от верхней крышки, подкладывая под их головки изоляционные шайбы, а стержни обернуть бумагой.
