2. Повернув отверткой ударник на 90 градусов (до совпадения его упоров с вырезами в торцевой части затвора), вынуть его назад.

3. Вынуть вправо упорную муфту.

4. Вынуть назад затвор.

5. Вынуть назад затворную пружину. Сборку производить в обратном порядке.

 Рис. 41 Пистолет «Маузер полицейский» выпуска 1920 г.

Упомянутый выше «карманный» 6,35-мм «Маузер» обр. 1910 г. под патрон «браунинг» имел автоматику на основе отдачи свободного затвора-кожуха и расположение возвратной пружины под стволом. Ствол крепился в раме особым стержнем. Ударниковый ударный механизм имел указатель взведения. Пистолету было присуще использование бойка в качестве отражателя стреляной гильзы, а также — магазин на 9 патронов вместо обычных для карманных пистолетов шести. Имелся флажковый предохранитель. Прицельные приспособления состояли из мушки на стволе и целика на затворе-кожухе. По сравнению с другими образцами этого типа «Маузер» был несколько крупнее. Однако удобство и его высокая надежность пришлись многим по душе. В России он именовался «Маузер N 1». Как «разрешенный» он закупался до первой мировой войны, а во время ее считался ценным трофеем: многие, должно быть, помнят описанный в «Школе» А.Гайдара «небольшой удобный маузер в мягкой замшевой кобуре».

«Парабеллум»

В 1900 г. Г.Люгер, служивший на берлинском заводе DWM, творчески усовершенствовал уже выпускавшийся автоматический пистолет Х. Борхарда обр. 1893 г. Так появился пистолет Люгера-Борхардта (или просто «Люгер»), более известный под названием «Парабеллум» (от лат. para bellum — «готовься к войне»). На вооружение германской армии в 1908 г. была принята 9-мм модель «Парабеллума» под обозначением Р.08 (П-08). После первой мировой войны в Германии выпускалась 7,65-мм модель, в 1934 г. возобновлен выпуск 9-мм Р.08, в большом количестве состоявшего на вооружении вермахта. Пистолеты «Парабеллум» разных калибров выпускались многими заводами, состояли на вооружении в 15 странах (Афганистан, Болгария, Греция, Португалия, Финляндия, Швейцария и др.).

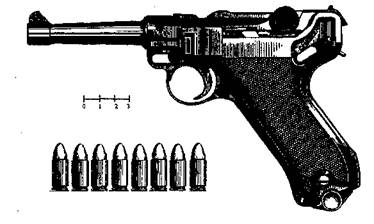

 Рис. 42 Пистолет Р.08 «Парабеллум».

Система «Парабеллума» оказалась долгожителем, продержавшись на вооружении ряда армий вплоть до конца второй мировой войны, а 7,65-мм «реплики» «Парабеллума» выпускаются до сих пор. В нашей стране эти пистолеты распространились как трофеи (в большинстве — Р.08), а также — как закупленные. Устройство их соответствовало т. н. «Люгеру новому». Автоматика «Парабеллума» действует по схеме отдачи ствола с коротким ходом. Запирание канала ствола затвором обеспечивается системой из двух шарнир-но соединенных рычагов, находящейся в «мертвой точке». При откате подвижной системы ролики шарнира набегают на копирные выступы рамки, происходит отпирание и ускоренный отход затвора от ствола. Насеченные ролики служат также захватами для перезаряжания вручную. Винтовая (у «Люгера старого» — пластинчатая) возвратная пружина расположена в рукоятке и через коленчатый рычаг и серьгу воздействует на задний запирающий рычаг — «мотыль». Ударный механизм — ударникового типа. Спусковой механизм включает спусковой крючок, коленчатый передающий рычаг и спусковой рычаг (шептало), связанный с передающим рычагом через разобщитель. Разобщитель играет роль предохранителя от выстрела при не вполне запертом затворе. Флажковый неавтоматический предохранитель в нижнем своем положении запирает спусковой рычаг и подвижную систему. Ряд моделей имел на задней стенке рукоятки автоматический предохранитель, также запиравший спусковой рычаг. В этом случае флажковый предохранитель фиксировал автоматический в запертом положении.

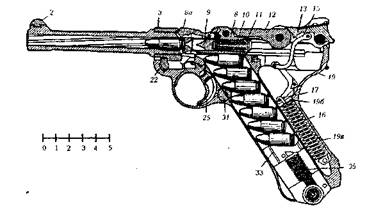

 Рис. 43 Разрез пистолета «Парабеллум»:

2 — мушка, 3 — ствольная коробка, 8 — затвор, 8а — выбрасыватель, 9 — ударник, 10 — боевая пружина, 11 — пробка ударника, 12 — шатун, 13 — мотыль, 15 — серьга, 16 — возвратная пружина, 17 — направляющий стережень, 19 — рама, 196 — перемычка рамы, 19в — рукоятка, 22 — замыкатель ствола, 25 — спусковой крючок, 31 — защелка магазина, 33 — подаватель магазина, 35 — пружина подавателя.

Выбрасыватель располагался открыто, и при наличии патрона в патроннике видна была надпись на выбрасывателе «Geladen» («заряжен»). Мага-зин — коробчатый однорядный. Подаватель магазина приводил в действие затворную задержку. Конструкция включала до 50 деталей, что затрудняло полную разборку и обслуживание. Большой наклон руко-ятки — 123 градуса — и хорошая балансировка вместе с мощным патроном способствовали высокой точности стрельбы. Русские специалисты отмечали, что «пистолет «Парабеллум» обладает наилучшими баллистическими качествами». Удобное расположение кнопки защелки магазина способствовало быстрой его смене. «Парабеллум» был очень популярен. Поныне этот «ветеран» считается одним из лучших образцов пистолетов по сочетанию мощности, точности стрельбы и надежности.

Во время первой мировой войны выпускалась т. н. «артиллерийская» модель «Парабеллума» с длиной ствола 200 мм, секторным прицелом до 800 м, приставной кобурой-прикладом (длина с примкнутой кобурой — 680 мм), обычным магазином или барабанным на 32 патрона. Существовали также «пистолеты-карабины» с длиной ствола до 400 мм и деревянным цевьем. Такие трофейные модели также попали в нашу страну.

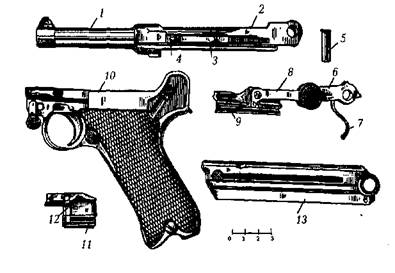

 Рис. 44 Неполная разборка пистолета Р.08 «Парабеллум»:

1 — ствол, 2 — ствольная коробка, 3 — спусковой рычаг, 4 — разобщитель, 5 — ось шатуна, 6 — шатун, 7 — серьга, 8 — мотыль, 9 — затвор, 10 — рама, 11 — спусковая крышка, 12 — передаточный рычаг, 13 — магазин.

Неполная разборка:

1. Вынуть магазин, нажав на головку его защелки с левой стороны.

2. Отделить подвижную систему: нажимая на автоматический предохранитель (если он есть), оттянуть подвижную систему назад; отклонить вниз головку замыкателя ствола; снять спусковую крышку с левой стороны рамы; снять подвижную систему вперед.

3. Выбив выколоткой ось соединения мотыля со ствольной коробкой, отделить затвор с шатуном и мотылем назад.

Cбopкy производить в обратном порядке.

Пистолет Р.38 «Вальтер»

В 1938 г. на вооружение германского вермахта под обозначением Р.38 был принят 9-мм пистолет «Вальтер», разработанный под патрон 9 х 9 «парабеллум» на основе опытного «Вальтер» HP (Heerpistole). P.38 «Вальтер» нередко именовался «офицерским» пистолетом (в отличие от «солдатского» Р.08 «Парабеллум»). Во время войны в Советской Армии этот трофей использовался довольно широко.

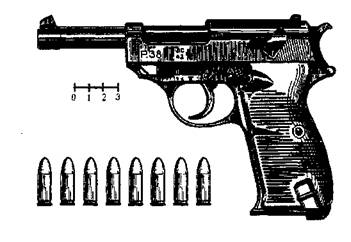

 Рис. 45 Пистолет Р.38 «Вальтер».

Автоматика пистолета действует за счет отдачи ствола с коротким ходом. Запирание канала ствола затвором-кожухом производится качающейся в вертикальной плоскости личинкой. Отпирание происходит при нажиме рамы на стержень при откате подвижной системы. Ударный механизм — курковый, с открытым курком. Боевая пружина расположена в рукоятке. Спусковой механизм допускает стрельбу самовзводом. Разобщитель служит автоматическим предохранителем от выстрела при не вполне запертом затворе. Флажковый неавтоматический предохранитель в нижнем своем положении запирает ударник и освобождает курок с боевого взвода. Над курком имеется штырек-указатель: выдвинутое его положение указывает на наличие патрона в патроннике. Имеется затворная задержка. Магазин — однорядный, с отверстиями на боковых стенках.

В гестапо использовался «укороченный» Р.38 с длиной ствола 68 мм.

После войны 9-мм «Вальтер» сохранился на вооружении в ФРГ, пережив ряд модернизаций.

С 1976 г. выпускается модель Р-4, с укороченным до 110 мм стволом, облегченным корпусом из алю-миниевого сплава.

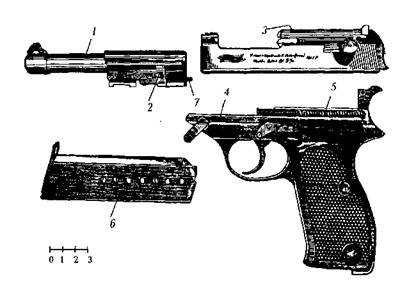

 Рис. 46 Неполная разборка пистолета Р.38 «Вальтер»:

1 — ствол, 2 — запирающая защелка, 3 — затвор, 4 — рама, 5 — возв-ратная пружина, 6 — магазин, 7 — отпирающий стержень. Замы-катель ствола повернут вниз, затворная задержка опущена, указа-тель наличия патрона в патроннике утоплен в теле затвора.

Неполная разборка:

1. Вынуть магазин, отжав его защелку.

2. Отделять подвижную систему: опустить флажок предохранителя вниз, отвести затвор в заднее положение и поставить на затворную задержку, подняв ее флажок; повернуть вперед флажок замыкателя ствола и, придерживая затвор, снять его с затворной задержки; отделить затвор со стволом вперед.

3. Отделить ствол от затвора, утопив отпирающий стержень. Сборку производить в обратном порядке.

Бронежилеты

Развитие оружия — это всегда история соревнования средств поражения и защиты. И в разговоре о личном оружии нельзя обойти молчанием и средства индивидуальной защиты от этого оружия. Тем более что такие средства не только защищают от огня противника, но и позволяют более смело и эффективно использовать собственное оружие.

В свое время огнестрельное оружие, казалось, положило конец всяческим доспехам. Однако успехи металлургии во второй половине прошлого века возродили интерес к легким «противопульным» панцырям и щитам. В России работы в этой области подхлестнула русско-японская война. Именно тогда военное ведомство начало активно изучать всевозможные варианты стрелковых щитов, панцы-рей, нагрудников и т. п. В ходе первой мировой войны Русская армия пыталась применять в небольшом количестве панцыри-щиты, стрелковые щиты генерала Бобровского, наружейные щиты доктора Кочкина и др. Однако приемлемого образца «панцыря» не было создано тогда ни в одной армии. Перед Великой Отечественной войной РККА получила переносной стрелковый щит. Во время войны штурмовыми саперно-стрелковыми группами применялась стальная противоосколочная кираса. Пытались применять индивидуальные средства защиты и другие армии. Так, американцы в ходе войны использовали бронежилет М12 со стальными пластинами. Бурное развитие бронежилетов началось после второй мировой войны. Особенно возрос к ним интерес в 70-е годы. Причины тому — распространение терроризма с одной стороны и создание новых высокопрочных синтетических материалов с другой. В настоящее время бронежилет стал привычным средством индивидуальной защиты. Афганская война сделала его необходимым элементом снаряжения в нашей армии, разгул вооруженной преступности — в правоохранительных органах. В гражданской сфере бронежилетами активно интересуются деловые люди. Что же представляет собой это средство?
