Пистолет и револьвер в России

Спортивные самозарядные пистолеты

Развитие спортивных самозарядных пистолетов началось в нашей стране в 30-е годы. В 1930 г. оригинальную конструкцию с автоматическим открыванием затвора и выбросом гильзы создал М.Н.Блюм. Ряд конструкций предложил М.В.Марголин. В 1940 г. появился пистолет П.А. Соловьева. После войны появились конструкции Р-3 и Р-4 Севрюгина. В 1948 г. Марголин создал очень удачный 5,6-мм пистолет. Этот пистолет сделал знаменитым имя слепого конструктора и в разных модификациях (МЦМ, МЦ-1, МЦУ) используется до сих пор. Ряд образцов создан Е.Л.Хайдуровым и В.А.Разореновым, а также конструкторами Ижевского завода, тульского ЦКИБ СОО. Наиболее оригинальным можно считать пистолет МЦ-3 «Рекорд» (1954 г.) Шептарского «перевернутой» схемы, прозванный спортсменами «рамой». Ствол этого пистолета располагался на линии среднего пальца руки, держащей оружие, что намного снижало влияние отдачи на меткость стрельбы.

В настоящее время для спортивных целей используются крупнокалиберные (7,62- и 9-мм) и малокалиберные (5,6-мм) самозарядные пистолеты, предназначенные для выполнения определенных групп упражнений. Назначение спортивных пистолетов и условия их применения продиктовали ряд существенных отличий их конструкций от боевого оружия. Рассмотрим в качестве примера два образца 5,6-мм спортивных самозарядных пистолетов.

Пистолет ИЖ-ХР-30

В 1970 г. известным советским конструктором спортивного оружия Е.Л. Хайдуровым и В.А.Разореновым был разработан самозарядный 5,6-мм пистолет ХР-70, отлично показавший себя на чемпионате мира 1971 года. Он был принят в качестве стандартного для стрельбы на 25 м по неподвижным и появляющимся мишеням и запущен в производство в Ижевске в 1970 г. под обозначением ИЖ-ХР-30.

Автоматика действует за счет отдачи свободного затвора. Под стволом расположены возвратная пружина и особая деталь — амортизатор с собственной пружиной, упирающейся в рамку пистолета. Введение амортизатора снизило влияние отдачи на меткость и кучность стрельбы

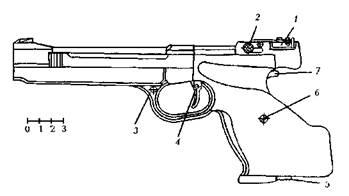

 Рис. 24 Стандартный спортивный самозарядный пистолет ИЖ-ХР-30;

1 — основание прицела, 2 — фиксатор затвора, 3 — кнопка фиксатора, 4 — винт спускового крючка, 5 — защелка магазина, 6 — винт щечек, 7 — автоматический предохранитель.

Ударный механизм — курковый, со скрытым курком, изогнутой тягой. Винтовая боевая пружина служит также пружиной защелки магазина. Спусковой механизм включает два последовательных шептала. Механизм спуска помещен в специальной колодке, где собраны винты регулировки холостого хода спуска, усилия и рабочего хода спуска. В торце рукоятки, позади выемки под большой палец расположен автоматический предохранитель, отжимаемый вверх при охвате рукоятки ладонью. Питание — от коробчатого однорядного магазина, вставляемого в рукоятку сложной, обеспечивающей удобную «хватку» формы. Наклон рукоятки — 115 градусов. Прицельные приспособления включают мушку, закрепленную в основании на дульной части ствола, и регулируемый прицел. За счет максимального отнесения прицела назад длина прицельной линии доведена до 220 мм. ИЖ-ХР-30 отличается высокой точностью стрельбы, удобством обращения и сравнительной простотой ремонта. В 1979 г. его заменил однотипный пистолет ИЖ-35 разработки КБ Ижевского механического завода.

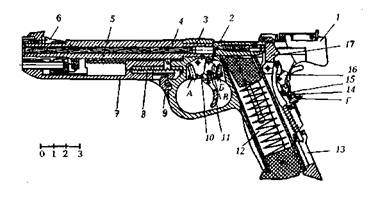

Рис. 25 Разрез пистолета ИЖ-ХР-30:

1 — прицел, 2 — затвор, 3 — рама, 4 — ствол, 5 — возвратная пружина, 6 — основание мушки, 7 — амортизатор, 8 — пружина амортизатора, 9 — фиксатор амортизатора, 10 — колодка спуска, 11 — спусковой крючок, 12 — магазин, 13 — защелка магазина, 14 — накладка, 15 — второе шептало, 16 — первое шептало, 17 — курок, А — винт регулировки холостого хода спуска, Б — винт регулировки усилия спуска, В — винт регулировки рабочего хода спуска

Неполная разборка

1. Вынуть магазин, оттянув его защелку.

2. Отделить щечки, отвернув их винты. Нажать на кнопку фиксатора амортизатора и отделить его.

3. Отделить затвор: отжать слева направо и повернуть фиксатор затвора по часовой стрелке под прямым углом, отвести затвор назад, поднимая заднюю часть затвора вверх, снять затвор с рамки.

4. Отделить шток с возвратной пружиной. Сборку производить в обратном порядке.

Калибр	5,6 мм
Патрон	5,6 — мм «длинный целевой»
Вес оружия	не более 1,36 кг
Длина оружия	не более 300 мм
Длина ствола	153 мм
Высота оружия	не более 150 мм
Ширина оружия	не более 50 мм
Число нарезов	6
Система автоматики	отдача свободного затвора
Режимы огня	одиночный
Прицельная дальность	25 м
Емкость магазина	5 патронов
Радиус рассеивания на дальности 50 м	0,025 м

Пистолет МЦ 1-5

В качестве оригинального современного образца спортивного самозарядного пистолета можно привести произвольный малокалиберный пистолет для скоростной стрельбы на дальности до 25 м МЦ 1–5, поставленный на производство в 1989 г.

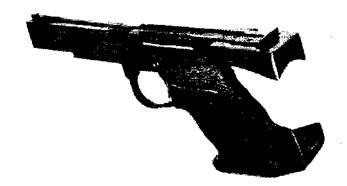

 Рис. 26 Произвольный спортивный самозарядный пистолет МЦ 1-5.

Магазин вставлен. Видны захваты затвора и флажковый предохранитель.

МЦ 1–5 был создан на основе однотипного МЦ 1–3 Центрального Конструкторско-Исследовательского Бюро Спортивно-Охотничьего оружия в Туле. Ствол пистолета расточен в массивном бруске. Так он меньше нагревается при стрельбе, менее подвержен колебаниям при выстреле, а значит — обеспечивает большую точность стрельбы. Точность стрельбы повышает компенсатор. Автоматика действует за счет отдачи свободного затвора. Он имеет две симметрично расположенные возвратные пружины. Перезаряжать можно вручную, двумя симметричными захватами затвора. Ударный механизм — курковый, со скрытым курком и изогнутой тягой. Спусковой механизм включает два шептала. Имеются приспособления регулировки хода спускового крючка в пределах 0,8–2,5 мм, усилия спуска — от 0,07 до 0,25 кг. Положение спускового крючка регулируется в пределах 8 мм. На левой стороне рукоятки крепится флажковый предохранитель.

Особенность конструкции — размещение магазина: секторный однорядный магазин крепится на изогнутом качающемся рычаге, который повторяет форму спусковой скобы. Ось рычага совпадает с центром кривизны магазина. Поворачивая рычаг, магазин вводят в гнездо позади спусковой скобы. Рукоятка пистолета имеет сложную форму с «грибком», полочкой, выемками под большой и указательный пальцы. Регулируемый по высоте и направлению открытый прицел отнесен назад, длина прицельной линии — 240 мм. Имеется комплект сменных целиков с шириной прорези 3 и 2,5 мм, что удобно для прицеливания при различных условиях освещенности.

Калибр	5,6 мм
Патрон	5,6 — мм укороченный пистолетный «Силуэт М»
Вес оружия	не более 1,2 кг
Длина оружия	не более 300 мм
Длина ствола	153 мм
Высота оружия	не более 1 50 мм
Ширина оружия	не более 50 мм
Число нарезов	6
Система автоматики	отдача свободного затвора
Режимы огня	одиночный
Прицельная дальность	25 м
Емкость магазина	5 патронов
Радиус рассеивания на дальности 50 м	0,025 м

Однозарядные спортивные пистолеты

В качестве целевых для выполнения ряда упражнений, не требующих скорострельности, используются однозарядные малокалиберные пистолеты. «Максимальная точность стрельбы, и ничего лишнего.» Поэтому они включают только длинный (до 60 калибров) ствол с жестким запиранием канала, регулируемый открытый прицел, плавно действующий ударно-спусковой механизм и специально выполненную рукоятку.

Первый — и не слишком удачный — образец такого пистолета был создан в нашей стране (на основе «ракетницы») в 1927 г. Берсеневым. Более удачным был пистолет Соловьева обр. 1939 г. После войны признание стрелков получил созданный В.А.Парамоновым матчевый МЦ-2 обр. 1952 г. Позже были созданы однозарядные пистолеты ТОЗ-35 Хайдурова (1959 г.), ИЖ-1 Лобанова и Плецкого (1962 г.), опытный «Заря» Марголина, произвольный МЦ-55-1 Б.А. Субботина. Последний, принятый в 1961 г. для стрельбы на 50 м по неподвижным мишеням, хорошо показал себя на первенстве Европы уже в 1963 г. Этот пистолет мы и рассмотрим в качестве примера. У него длинный (около 51 калибра) ствол, крепящийся в ствольной коробке резьбой и двумя направляющими цилиндрами. Канал ствола запирается качающимся затвором, ось которого закреплена в задней части ствольной коробки. Затвор управляется движением качающейся скобы. При отпирании он откидывается вниз, открывая патронник. При этом стреляная гильза вытягивается из патронника поворотным рычажным извлекателем. Новый патрон вкладывается в патронник рукой сверху.

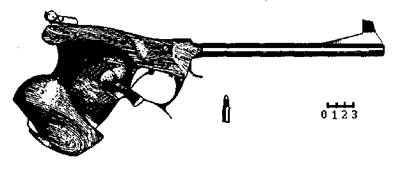

 Рис. 27 Произвольный спортивный однозарядный пистолет МЦ-55-1.

Ударно-спусковой механизм собран на отдельном основании. Ударный механизм — курковый, с прямой тягой курка и винтовой боевой пружиной. Спусковой механизм имеет регулировку положения спуска от 10 до 100 г. Ударно-спусковой механизм взводится особым взводителем на левой стороне пистолета. Имеется указатель взведения. Отсутствие специальных предохранителей объясняется спецификой применения целевого пистолета. Он не переносится заряженным. На огневом рубеже спортсмен имеет возможность обезопасить себя и окружающих от случайного выстрела.
