На вооружении сохранился ТТ. Однако вплоть до конца войны он выпускался параллельно с револьвером «Наган». Всего ТТ продержался на вооружении в СССР около 20 лет. Пистолет поздних послевоенных выпусков отличает более мелкая насечка на задней части затвора. ТТ, к сожалению, получил широкое распространение в «криминальной» среде (по некоторым данным, до половины «стволов»). Этим он обязан и распространенности его патрона: принятый также к пистолетам-пулеметам, «7,62-мм пистолетный патрон ТТ» во время войны был самым массовым стрелковым боеприпасом.
ТТ состоит на вооружении в трех десятках стран, среди которых страны бывшей ОВД, Китай, Вьетнам, Корея, Албания, страны Африки и Латинской Америки. Собственный выпуск ТТ под различные патроны был налажен: в Венгрии (7,62-мм «мод.48» и 9-мм «мод.58 Токэджипт» — специально для Египта), КНДР («68»), Китае (7,62-мм «51» и 9-мм «54» и «54-1»), Югославии (7,62-мм «М.57» и 9-мм «М.65», «М.70»). Эти пистолеты также распространились на мировом рынке. Пистолеты ТТ и их копии в ходу у любителей и коллекционеров стрелкового оружия. Для любителей за рубежом даже издаются специальные каталоги моделей ТТ.
На базе ТТ появилось немало спортивных пистолетов. В 1936-39 гг несколько образцов создал М.В.Марголин. После войны заявили о себе 5,6-мм пистолеты В.Севрюгина Р-3 и Р-4, выполненные «под ТТ», но со свободным затвором. В Польше В.Чепукайтисом, В.Мадежом

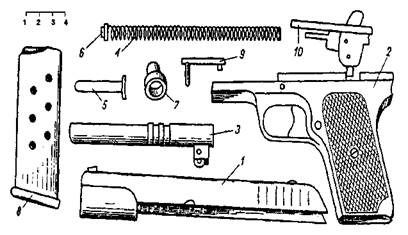

1. Вынуть магазин.
2. Нажать на головку защелки магазина с левой стороны и подхватить выпадающий магазин.
3. Вынуть затворную задержку: выступом крышки магазина сдвинуть с правой стороны рамки пружину затворной задержки назад, оставив ее на стойке; удерживая затвор-кожух на рамке, надавить
справа на выступающий конец затворной задержки и вынуть ее из рамки.
4. Отделить подвижную систему: снять затвор-кожух с пазов рамки, придерживая возвратную пружину от выпадения.
5. Вынуть возвратную пружину со стержнем и наконечником из затвора.
6. Вынуть направляющую втулку, повернув ее на 180 градусов. Отделить ствол от затвора: наклонив серьгу вперед и, держа ствол за дульную часть, извлечь его из затвора-кожуха.
7. Вынуть вверх из рамки колодку ударно-спускового механизма. Сборку производить в обратном порядке.
| Калибр | 7,62 мм |
| Патрон | 7,62x25 |
| Вес оружия: без патронов | 0,825 кг |
| со снаряженным магазином | 0,910 кг |
| Длина оружия | 195 мм |
| Длина ствола | 116 мм |
| Высота оружия | 120 мм |
| Ширина оружия | 28 мм |
| Число нарезов | 4 |
| Длина хода нарезов | 240 мм |
| Vo пули | 420 м/с |
| Ео пули | 538 Дж |
| Система автоматики | отдача ствола с коротким его ходом |
| Скорострельность боевая | 30 — 40 выстр./мин |
| Режимы огня | одиночный |
| Прицельная дальность | 50 м |
| Емкость магазина | 8 патронов |
| Направление выброса гильзы | вправо |
| Радиус рассеивания на дальности 50 м | 0,15 м |
Пистолет ТК

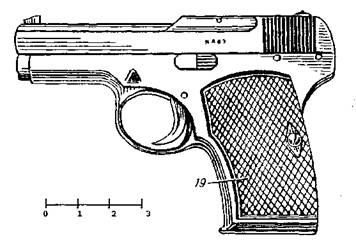

В середине 20-х годов по заказу общества «Динамо» конструктор ТОЗ С.А. Коровин — создатель первой отечественной жизнеспособной конструкции пистолета — разрабатывает самозарядный «карманный» пистолет под 6,35-мм патрон «браунинг». Патрон этот был наиболее удобен для малогабаритного оружия гражданского типа.
Этот пистолет «карманного» типа стал первым отечественным серийным самозарядным пистолетом.

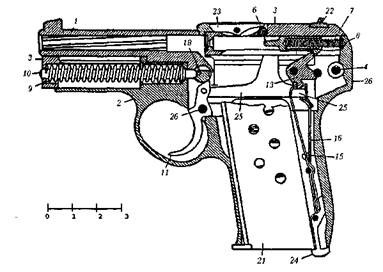

Пистолет был создан по типу популярного в мире «карманного» пистолета «Браунинг» обр.1906 г., что вполне соответствовало принципу «не изобретать, а конструировать», принятому на ТОЗ в 20-е годы. Пистолет Коровина, однако, содержал ряд оригинальных решений. Автоматика действовала за счет отдачи свободного затвора-кожуха. Возвратная пружина находилась под стволом в канале рамки пистолета. Ударный механизм — ударникового типа: боевая пружина воздействовала непосредственно на ударник, удерживаемый до выстрела подпружиненным шепталом. Оно поворачивалось под воздействием спусковой тяги, соединенной шпилькой со спусковым крючком. Имелся флажковый предохранитель, в заднем положении запиравший спусковой крючок. Выбрасыватель крепился в верхней части затвора и служил указателем наличия патрона в патроннике. Гильза выбрасывалась вверх. Прицельные приспособления включали полукруглую или ножевидную мушку на стволе и неподвижный целик — на затворе-кожухе. Пистолет имел магазин на 8 патронов, оригинальную форму кожуха-затвора с большим вырезом впереди, рукоятку с наклоном 95 градусов. В стенках магазина имелись отверстия.
Широко применил Коровин принцип многофункциональности деталей. Стержень предохранителя служил также чекой, удерживающей ствол в рамке. Выступ спусковой тяги — отражателем стреляной гильзы, пластинчатая пружина спусковой тяги — пружиной защелки магазина, задний конец стержня возвратной пружины — защелкой предохранителя. Не было обычного в самозарядном оружии разобщителя. Шептало и тяга разобщались за счет пружинности самого шептала. Имелся неавтоматический останов для удержания затвора в заднем положении. Конструкция включала всего 26 деталей. Внешнее оформление напоминало опытный 7,65-мм пистолет Коровина 1923 года. С 25 м пуля пробивала 2 сосновые доски и застревала в третьей. «Браунингу» обр. 1906 г. при тех же условиях были под силу 1–2 доски. Пистолет Коровина был принят в 1927 г. под обозначением ТК («Тула, Коровин») как спортивный и гражданский пистолет. Небольшие габариты и вес делали его удобным «карманным» оружием. С начала 30-х годов выпускалась модель ТК с наклонными насечками на затворе-кожухе вместо вертикальных и креплением щечек рукоятки поворотными планками вместо винта. ТК выпускался в небольшом количестве, использовался в 30-е годы как личное оружие сотрудников НКВД, комсостава РККА и в качестве награды. Он стал первым отечественным серийным пистолетом и первым (и на 65 лет — единственным) отечественным образцом оружия самообороны гражданского типа.
1. Вынуть магазин, отжав его защелку и ухватив за передний выступ крышки.
2. Оттянуть затвор-кожух до отказа назад и закрепить в таком положении, введя останов в вырез на правой стороне затвора-кожуха.
3. Отделить ствол: опустить флажок предохранителя насечкой вниз, вытолкнуть его ось из рамы; подав ствол назад, вынуть вверх.
4. Отделить затвор от рамы: подав его назад, плавно отпустить вперед до совпадения задних срезов затвора рамы; удерживая затвор в таком положении, спустить ударник; отпустить затвор вперед и снять с рамы, удерживая останов от выпадения.
5. Вынуть из рамы останов с пружиной и возвратную пружину со стрежнем.
Сборку производить в обратном порядке.
| Калибр | 6,35 мм | |
| Патрон | 6,35 х 15,5 0,423 кг | |
| Вес оружия: без патронов | ||
| со снаряженным магазином | 0,485 кг | |
| Длина оружия | 127 мм | |
| Длина ствола | 67,5 мм | |
| Высота оружия | 98 мм | |
| Ширина оружия | 24 мм | |
| Число нарезов | 6 | |
| Длина хода нарезов | 186 — 193 мм | |
| V о пули | 228 м/с | |
| Ео пули | 83 Дж | |
| Система автоматики | отдача свободного затвора | |
| Скорострельность боевая | 25 — 30 выстр./мин | |
| Режимы огня | одиночный | |
| Прицельная дальность | 25 м | |
| Емкость магазина | 8 патронов | |
| Направление выброса гильзы | вверх | |
| Радиус рассеивания на дальности 25 м | 0,25 м |
После Великой Отечественной войны на вооружение в нашей стране было принято три типа пистолетов: самозарядный 9-мм ПМ — как основной тип, и автоматический 9-мм АПС, малокалиберный «карманного» типа ПСМ, Эти образцы созданы конструкторами тульской оружейной «школы».
Пистолет ПМ
В 1945 г. был объявлен конкурс на разработку нового пистолета для замены ТТ, не удовлетворявшего войска по массо-габаритным показателям и надежности. Разработки велись под уже известный 7,62-мм патрон ТТ и новый пистолетный патрон, созданный Б.В.Семиным. Увеличение калибра было связано с желанием повысить «останавливающее» действие пули. Интересно отметить, что 9-мм пистолетами активно интересовалось еще русское военное ведомство перед первой мировой войной. Опыт прошедших с того времени десятилетий убедил в преимуществах этого калибра. Новый пистолетный патрон (9 х 18) по своим характеристикам был близок к патрону «браунинг короткий», заметно уступая германскому 9-мм «парабеллум», принятому в 1953 г. в НАТО как стандартный.
