Автоматика пистолета работает по принципу использования энергии отдачи сцепленного с затвором ствола с коротким ходом последнего. Запирание осуществляется боевыми упорами в казенной части ствола, входящими в зацепление с соответствующими пазами кожуха затвора. Снижающий паз в казенной части ствола, традиционный для оружия с такой схемой, заменен здесь на кольцевой выступ, в отверстие которого входит довольно массивная ось затворной задержки.
Выбрасыватель расположен на правой стороне затвора сразу за окном для удаления стреляных гильз. Индикатор наличия патрона в патроннике представляет собой небольшой стержень, выступающий в верхней части затвора.
Ударно-спусковой механизм допускает возможность стрельбы в режиме самовзвода. В этом случае
Боевая пружина расположена в рукоятке и воздействует на курок посредством толкателя. Ударник, расположенный в канале затвора удерживается в заднем положении пружиной.
Предохранение от случайного выстрела обеспечивает предохранитель флажкового типа, расположенный в задней части рамки. В положении «предохранение» невозможен поворот шептала и, соответственно, блокируется курок. Помимо этого, становится невозможным перемещение затвора. Модели, имеющие в названии индекс «B», оснащены автоматическим предохранителем ударника, блокирующим перемещение последнего и выключающимся при взаимодействии с выступом спусковой тяги только при нажатом спусковом крючке.
Коробчатый магазин пистолета вмещает от 10 (компактные модели калибра .40 S&W) до 16 патронов с шахматным их расположением. Кнопка защелки магазина двухсторонняя, расположена в основании предохранительной скобы. В боковых стенках корпуса магазина имеются отверстия, позволяющие визуально определить количество патронов.
В своей базовой версии пистолеты CZ75 имеют нерегулируемые мушку и целик. Американские производители, копирующие пистолет, оснащают его регулируемой прицельной планкой. Часто прицельные приспособления выполняются со светлыми вставками для удобства прицеливания в условиях плохой освещенности.
Для неполной разборки пистолета необходимо извлечь магазин из рукоятки, нажав кнопку защелки магазина. Сняв пистолет с предохранителя (если он находился в положении «предохранение»), оттянуть затвор в заднее положение и убедиться в отсутствии патрона в патроннике. Поставить курок на частичный взвод, для чего немного отвести его назад до щелчка. Немного отвести затвор назад, до совпадения вертикальных рисок, нанесенных в задней части рамки и на затворе.
Удерживая затвор в этом положении, выбить ось затворной задержки, для чего нажать на ее конец с правой стороны рамки (для этого можно использовать крышку магазина) и отделить ее от рамки.
Движением вперед отделить затвор со стволом и возвратной пружиной от рамки пистолета.
Отделить возвратную пружину с направляющим стержнем и ствол от затвора.
Сборка пистолета производится в обратном порядке.
Впечатления эксперта по стрельбе
Создается двоякое впечатление об этом пистолете. С одной стороны, существует ряд публикаций (в основном – в американских стрелковых и оружейных журналах) о высокой надежности и отличных эксплуатационных свойствах этого оружия. С другой стороны, личный опыт общения с этим оружием говорит другое – пистолет плохо лежит в руке, неудобен, дает большой разброс в упражнениях на скоростную стрельбу. Есть отзывы о ненадежности пистолета при стрельбе в тяжелых климатических условиях, он капризен и чувствителен к загрязнению.
Вполне возможно, что американские публикации просто представляют собой попытку производителя закрепиться на американском рынке гражданского оружия или улучшить сбыт.
В 1985 году был разработан CZ85 как модификация CZ75. Основным и единственным отличием CZ85 от CZ75 стало
наличие рычажков предохранителя и затворной задержки не только на левой, но и на правой стороне рамки. В остальном эти пистолеты идентичны. После модернизации пистолетов CZ75 до модификации CZ75 B (добавился автоматический предохранитель, блокирующий ударник), пистолеты CZ85 также были модернизированы аналогичным образом, получив обозначение CZ85 B. Вариант CZ85 B Combat отличается от базового варианта CZ85 B только тем, что имеет регулируемый целик вместо фиксированного и предназначен для спортивной стрельбы по правилам IPSC, IDPA и других организаций.Рис. 26. Пистолет CZ100
Дальнейшим развитием этой линии является CZ97. Рамка пистолета стальная, прицельные приспособления – регулируемые по горизонтали перемещением целика и по вертикали – его заменой. Магазин двухрядный, на 10 патронов. И в соответствии с самыми последними «веяниями моды» был выпущен CZ100 – он имеет полимерную рамку, ударно-спусковой механизм только двойного действия, не имеет неавтоматических предохранителей. Механика пистолета – с коротким ходом ствола, запирание – по модифицированной браунинговской схеме, через окно для экстракции гильз, расцепление ствола и затвора – снижением ствола. Эта модель, по мнению стрелков, является наиболее удачной модификацией пистолетов CZ.
Клоны
Tanfoglio (Италия)

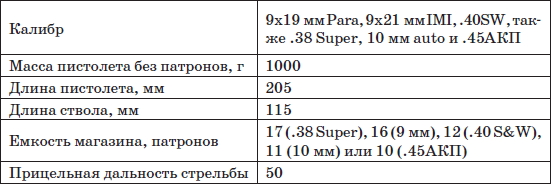

Основные тактико-технические характеристики:
Пистолеты Tanfoglio выпускаются итальянской компанией Fratelli Tanfoglio SpA. С технической точки зрения, пистолеты Tanfoglio серии Т95 представляют собой несколько модернизированные клоны чешского пистолета CZ75, имеющие несколько усиленную конструкцию, позволяющую использовать боеприпасы вплоть до 10 мм ауто и .45АКП.

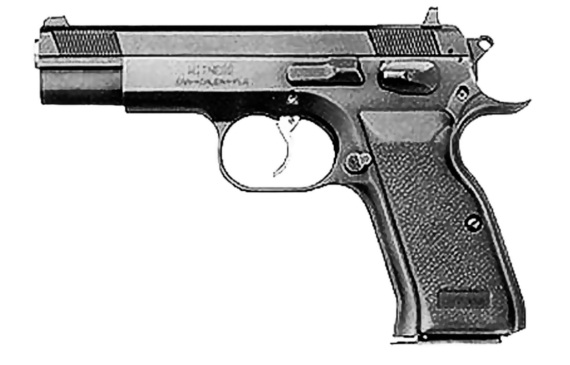

Рис. 27. Пистолет Tanfoglio T95 Standart

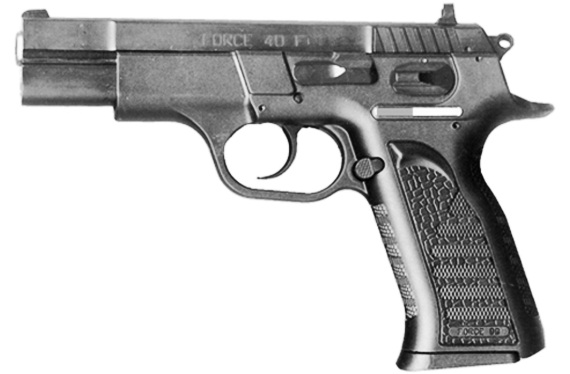

Рис. 28. Пистолет Tanfoglio Force
Пистолеты Tanfoglio серии Т95 построены по схеме с коротким ходом затвора и запиранием по схеме Браунинг Хай пауэр. Затвор, в отличие от большинства других пистолетов, двигается по направляющим, расположенным на внутренней стороне рамки (особенность, унаследованная от CZ75). Пистолеты имеют автоматическую блокировку ударника, выключаемую только при полном нажатии на спусковой крючок.
Рамка и затвор пистолетов серии Т95 выполнены из стали, прицельные приспособления – неподвижные, с белыми точками-вставками.
Особенность пистолетов Tanfoglio – большое количество различных модификаций, выполняемых в том числе и самим стрелком при помощи фабричных деталей, вроде установки двустороннего рычага затворной задержки, двустороннего рычага предохранителя, регулируемых прицельных приспособлений, дульных компенсаторов (для их установки требуется замена ствола) и т.п. Кроме того, на базе основных моделей серии Т95 выпускаются компактные модели (со стволом 92 мм и укороченной рукояткой), а также различные спортивно-целевые модели с модифицированными под конкретные требования УСМ, различными стволами, узлами крепления оптических или коллиматорных прицелов и т.п.
