Пистолеты и револьверы. Выбор, конструкция, эксплуатация

По израсходовании всех патронов подаватель магазина приподнимает затворную задержку, которая своим выступом заходит в вырез на левой стороне затвора и останавливает его в заднем положении, сигнализируя о необходимости замены магазина.

Неполная разборка пистолета осуществляется в следующем порядке:

1. Нажав кнопку защелки магазина, извлечь его из рукоятки.

2. Отведя затвор назад, убедиться в отсутствии патрона в патроннике.

3. Повернуть вправо муфту ствола, для чего утопить трубку возвратной пружины.

4. Отделить возвратную пружину вместе с трубкой.

5. Повернуть муфту ствола влево и отделить ее.

6. Отвести затвор назад до совпадения его выреза с выступом затворной задержки и, сдвинув ее влево, отделить от рамки.

7. Сдвинув затвор со стволом и серьгой вперед, отделить их от рамки (ось затворной задержки одновременно является осью серьги).

8. Отделить направляющий стержень возвратной пружины.

9. Разъединить ствол и затвор.

Сборка пистолета производится в обратном порядке.

Впечатления эксперта по стрельбе

Кольт М1911, хотя и создан столетие назад, и сегодня остается превосходным оружием. Если говорить о его употреблении в качестве оружия самозащиты, то необходимо отметить следующее: пуля основного боеприпаса пистолета, .45 АКП, обладает прекрасным останавливающим действием, благодаря большой массе и калибру, и относительно безопасна для третьих лиц (в результате рикошета), благодаря малой скорости. Однако эффективный огонь из столь мощного и тяжелого оружия, да еще в стрессовой ситуации, требует определенных навыков и регулярной стрелковой практики.

Клоны Кольта м 1911 и их развитие

Star (Испания)

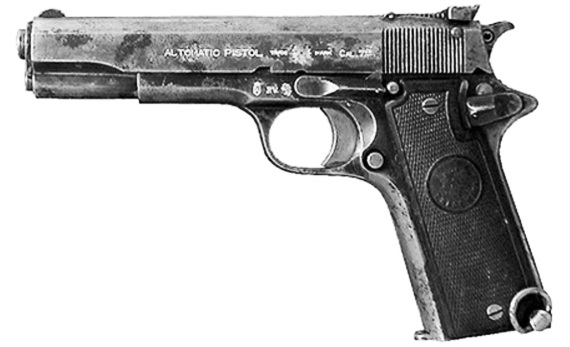

Рис. 9. Пистолет Star A (Испания, 1926)

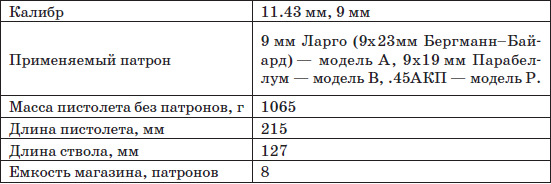

Основные тактико-технические характеристики:

Начиная с начала 1920-х годов Bonifacio Echeverria, SA (Испания), начала выпуск пистолетов, основанных на конструкции американского пистолета Colt M1911. Пистолеты эти в большей или меньшей степени повторяли оригинал, и в основном выпускались под патроны калибра 9 мм Ларго (9х23 мм Бергманн-Байард) или 9х19 мм Парабеллум, а также и под .45АКП (последние предназначались в основном для экспорта в Южную и Северную Америки).

Под патрон 9 мм Ларго выпускались пистолеты Star A и A Super, под патрон 9х19 мм – Star B, B Super и BM, под .45АКП – Star P. Выпуск пистолетов моделей А, В и Р был начат еще до Второй Мировой войны, и некоторое количество пистолетов Star В было поставлено в гитлеровскую Германию. Пистолеты Star A состояли на вооружении Испанской армии.

В 1946 году был начат выпуск пистолетов A Super и B Super, отличавшихся от моделей А и В только измененной схемой запирания ствола. Их выпуск продолжался до середины 1960-х годов, а пистолеты модели B Super состояли на вооружении в Испании до начала 1990-х годов.

С технической точки зрения, пистолеты моделей А, В и Р отличаются только калибром. Они представляют собой самозарядные пистолеты с ударно-спусковым механизмом одинарного действия и с автоматикой на основе короткого хода ствола с запиранием качающейся серьгой (по типу Кольт М1911). Пистолеты A Super и B Super имеют запирание по типу Браунинг Хай пауэр (см. далее), с фигурным вырезом в приливе под стволом, в остальном идентичны моделям А и В. Ударно-спусковой механизм всех моделей – курковый, одинарного действия. В отличие от М1911, спусковой крючок не подвижный вперед-назад, а вращающийся, и имеет одну спусковую тягу вместо двух. Предохранитель, расположенный слева, запирает затвор и непосредственно курок. Другие отличия от М1911 – отсутствие автоматического предохранителя на тыльной стороне рукоятки, неотделяемый (выполненный цельным с задней частью рамки) кожух боевой пружины. Кроме того, пистолеты Star имели наружный экстрактор по типу Браунинг Хай пауэр.

Однако, по мнению стрелков, большие масса и габариты делают пистолет неудобным при длительной стрельбе и использовании при проведении специальных операций. А небольшое количество патронов в магазине и неудобная рукоять сводят на нет положительные качества.

Para Ordnance P14-45

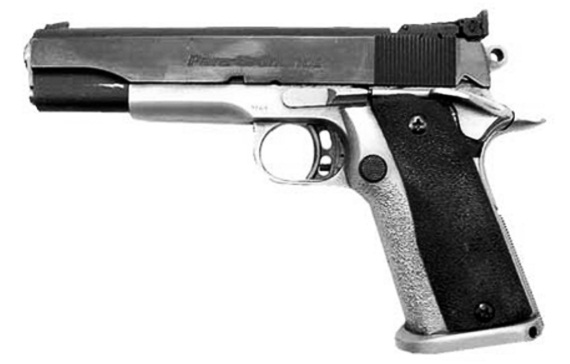

Рис. 10. Пистолет Para Ordance P14—45

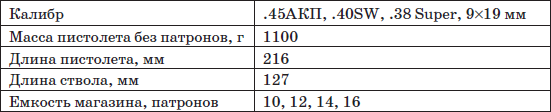

Основные тактико-технические характеристики:

Пистолеты канадской фирмы Para Ordnance особенно популярны среди спортсменов-стрелков. Технически пистолеты Para Ordnance являются клонами Кольта М1911 и отличаются от «прародителя» главным образом более широкой рукояткой, вмещающей двухрядный магазин, содержащий 14 патронов калибра .45АКП (вместо обычных 7 в Кольте М1911). Кроме того, внутри Р14 (и его варианты) имеет автоматический предохранитель, блокирующий ударник до момента полного выжимания спускового крючка. Кроме того, все пистолеты Para Ordnance выходят из производства с такими «матчевыми» опциями, как «спортивный» спусковой механизм, специальный курок, регулируемый прицел. Помимо базового варианта, имеющего ударно-спусковой механизм (УСМ) только одинарного действия, фирмой выпускается вариант с УСМ двойного действия, обозначаемый приставкой LDA («Lightweight Double Action») в обозначении модели. Пистолет P14-45LDA, сохранив значительное сходство с классическим М1911, избавился от главного «недостатка» этого пистолета в глазах многих полицейских чинов – несамовзводного ударно-спускового механизма. P14-45LDA имеет спуск только двойного действия (самовзводный для каждого выстрела), с усилием срабатывания всего около 2.5 кгс. На базе механизма LDA создано целое семейство пистолетов с однорядными и двухрядными магазинами, имеющих различные размеры – от полноразмерных, со стволом длиной 125 мм, до самых компактных, со стволом длиной 90 мм. Полноразмерные пистолеты Р14-45 используются в некоторых подразделениях канадской и американской полиции, в основном в тех, где офицерам разрешено индивидуальное приобретение служебного оружия за свой счет. Команда по спасению заложников ФБР США (FBI Hostage Rescue Team) также использует пистолеты Para Ordnance.

Пистолет Браунинг Хай пауэр

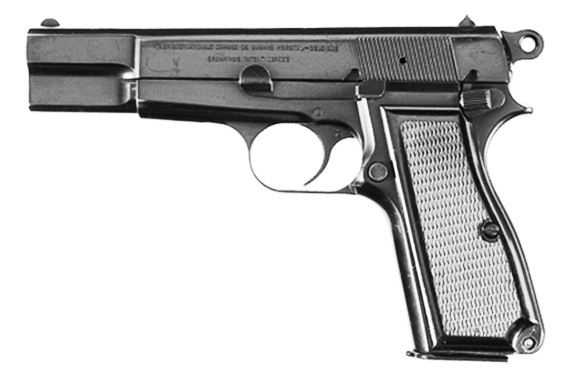

Рис. 11. Пистолет Браунинг High Power (обр. 1935)

Автоматический пистолет фирмы «Браунинг» модели Хай пауэр (High Power – высокой мощности, сокращенно HP, Browning High Power) появился в 1935 году, через девять лет после ухода из жизни своего знаменитого создателя, Дж. Браунинга, последние идеи которого и легли в основу конструкции. Первым государством, принявшим на вооружение новое оружие, была Бельгия (производитель – Fabrique Nationale, FN), потом оно начало поступать на вооружение армии Великобритании и других стран Британского Содружества, а в Канаде со временем было налажено производство этого пистолета. Производился Хай пауэр и в Румынии, где состоял на частичном вооружении. Во время оккупации Бельгии 1940-1944 годов немцы не стали останавливать выпуск пистолетов, и они довольно широко применялись вермахтом наряду с Вальтером П-38 и Парабеллумом.

На сегодняшний день пистолеты Хай пауэр являются одними из самых распространенных в мире, и состоят на вооружении в нескольких десятках государств. Кроме того, пистолет применяется полицейскими формированиями во многих странах и поставляется на гражданский рынок.

Хай пауэр неоднократно копировался разными производителями, а с начала восьмидесятых годов претерпел несколько модернизаций. Пистолет получил самовзводный ударно-спусковой механизм, двухсторонний предохранитель, несколько увеличилась емкость магазина. Новые Браунинги получили в названии приписку DA («double action» – двойного действия). Пистолет выпускался и выпускается как с фиксированными прицельными приспособлениями, так и с регулируемыми (насечены от 50 до 500 метров), в варианте с отъемной кобурой-прикладом. В настоящее время пистолет производится не только в Бельгии, но и в Великобритании, Канаде, Аргентине и еще нескольких странах.

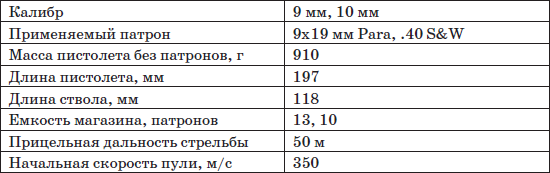

Основные тактико-технические характеристики:

Особенности кинематической схемы

С технической точки зрения, пистолет является развитием концепции, реализованной Дж. Браунингом еще в пистолетах Кольт М1911. Работа автоматики High Power также основана на использовании энергии отдачи при коротком ходе ствола. Реализованный в нем принцип запирания аналогичен тому, что используется в Кольте М1911: надежное сцепление ствола и затвора осуществляется боевыми упорами в казенной части ствола, заходящими в пазы кожуха затвора. Как и в Кольте, отпирание происходит при снижении казенной части ствола. Но если в М1911 ствол опускается, качаясь на серьге, одним концом зафиксированной на рамке, то ствол Браунинга снижается специальным понижающим пазом в приливе казенной части ствола. При откате в этот паз заходит поперечная перемычка рамки, при набегании на которую опускается казенная часть ствола.
