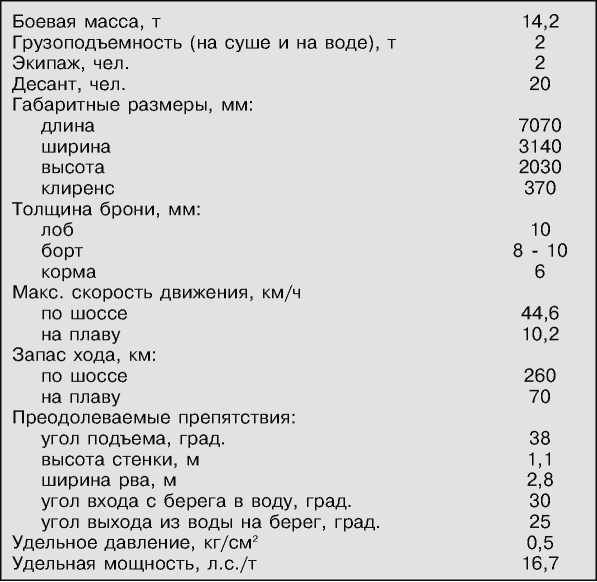

Ниже люка механика-водителя размещены три прибора наблюдения ТНП-Б. Ночной прибор наблюдения механика-водителя ТВН-2Б ставится на место ТНП-Б в крышке люка или на место центрального — в лобовом листе.
Справа от люка механика-водителя в верхнем лобовом листе сделан вырез, куда устанавливается прибор наблюдения МК-4 командира десанта. В ночное время он заменяется на монокулярный прибор ночного видения ТКН-1Б или ТКН-1БС. ИК-осветитель ОУ-3 крепится при этом на его броневом ограждении.
По сравнению с танком у бронетранспортера увеличена высота верхних бортовых листов, образующих боковые стенки десантного отделения. На левом верхнем бортовом листе смонтирован поворотный броневой стакан антенного ввода. В правый верхний бортовой лист вварен кожух приточного вентилятора. В обоих этих листах имеются по
В задней стенке десантного отделения есть откидывающийся лист, в котором имеется лючок для стрельбы из личного оружия. На этой стенке справа приварен броневой кожух вытяжного вентилятора, предназначенный для отсоса загрязненного воздуха из десантного отделения и включающийся совместно с приточным вентилятором только на стоянке бронетранспортера при неработающем двигателе и закрытых люках.

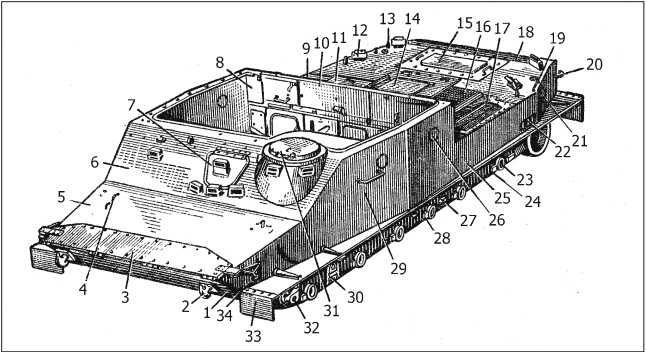

Корпус бронетранспортера БТР-50П:
1 — нижний наклонный лист; 2, 20 и 34 — буксирные крюки; 3 — волноотражательный щит; 4 — бонки крепления ограждения фар; 5 — средний наклонный лист; 6 — верхний наклонный лист; 7 — крышка люка механика-водителя; 8 — лист задней стенки.

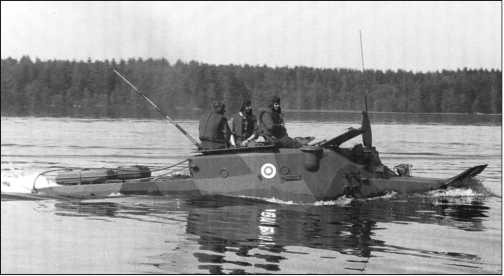

БТР-50ПК на плаву.
Крыша над десантным отделением состоит из сваренных между собой броневых листов и имеет два люка, закрывающихся крышками и предназначенных для входа и выхода десанта и погрузки имущества. Крышка переднего люка может фиксироваться в вертикальном положении. В ней имеется лючок для стрельбы из личного оружия при открытом люке. Задний люк закрывается двумя крышками.
С 1962 года на крыше десантного отделения за люком командира под броневым колпаком устанавливается нагнетатель, такой же, как в системе ПАЗ танка ПТ-76Б. С этого же времени был введен индивидуальный забор воздуха в двигатель через входной патрубок, находящийся в левом заднем углу крыши десантного отделения.
На корме бронетранспортера есть крюк для буксировки артсистем: 57-, 76- и 85-мм пушек.
Отделение управления расположено в носовой части корпуса. В отличие от танка, в нем, кроме сиденья механика-водителя, размещены еще два сиденья: командира бронетранспортера и командира десанта. Сиденье командира бронетранспортера установлено у левого борта. Его можно регулировать по высоте и переворачивать мягкой подушкой вниз. В этом случае командир может ехать стоя в открытом люке. Он становится ногами на тыльную сторону сиденья, к которой прикреплен резиновый коврик. Сиденье командира десанта размещено справа от сиденья механика-водителя.

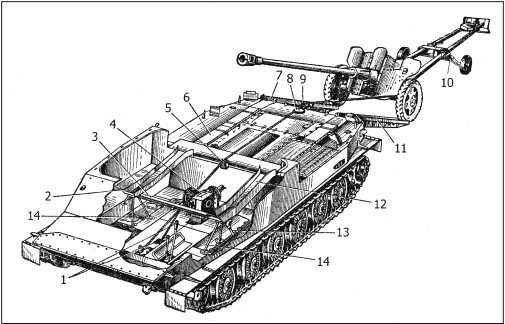

Рабочее положение погрузочного устройства бронетранспортера:
1 — рычаги управления лебедкой; 2 и 12 — продольные балки; 3 — поперечная балка; 4 — лебедка; 5 и 9 — ролики; 6 — настил; 7 и 11 — аппарели; 8 — ролик блока; 10 — вспомогательная тележка; 13 — боковая растяжка; 14 — опорная стойка.

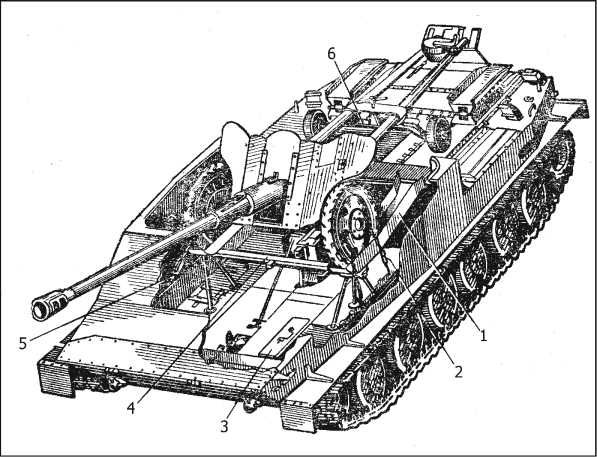

Установка пушки, погруженной на бронетранспортер:
1 — продольная балка; 2 и 5 — растяжки с талрепами; 3 — ящик для укладки рычагов управления лебедкой; 4 — поперечная балка; 6 — вспомогательная тележка.
На нижнем лобовом листе находятся коробки для укладки боекомплекта пулемета, ЗИП радиостанции и часть ЗИПа машины. Отделение управления освещается двумя плафонами. В остальном оно оборудовано так же, как отделение управления танка ПТ-76Б.
Десантное отделение занимает среднюю часть корпуса машины. Вдоль этого отделения установлены пять сидений. Средние
сиденья — съемные: их стойки вставлены во втулки, приваренные к планкам и ребрам жесткости днища. Боковые сиденья расположены на надгусеничных полках корпуса, и их подушки крепятся к ним ремнями. В передней части десантного отделения находится деревянный укладочный ящик для ночного прибора механика-водителя. На левом борту около моторной перегородки размещен аппарат ТПУ А-3, от которого шнур с нагрудным переключателем выведен наружу через отверстие в задней стенке десантного отделения. Этот аппарат служит для связи командира десанта с командиром и механиком-водителем бронетранспортера при нахождении десанта снаружи машины.На правом переднем пиллерсе размещен по-походному пулемет ПКБ в чехле. По-боевому пулемет вместе с турельной установкой крепится к одному из двух кронштейнов: или к переднему, или к заднему. Кронштейны одинаковы по конструкции и монтируются: передний — на П-образной балке крыши десантного отделения, задний — на откидывающемся листе задней стенки. Турельная установка обеспечивает стрельбу по курсу в секторе 113° и на корму в секторе 93°. Боекомплект пулемета состоит из 1250 патронов.

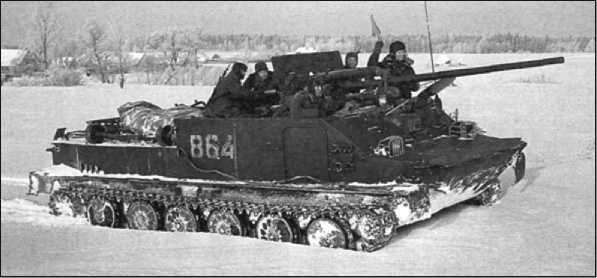

Бронетранспортер БТР-50П с установленной на нем 57-мм противотанковой пушкой ЗИС-2.
До 1968 года бронетранспортер комплектовался пулеметом СГМБ, который по-походному крепился на левом пиллерсе. По-боевому пулеметы СГМБ и ПКБ устанавливались на те же места без переделок.
Моторно-трансмиссионное отделение (в том числе двигатель и трансмиссия), ходовая часть (в том числе водоходный движитель) такие же, как у танка ПТ-76 или ПТ-76Б.
У бронетранспортера БТР-50П, в отличие от БТР-50ПК, нет крыши над десантным отделением, что позволяет транспортировать на нем артиллерийские системы или автомобили. Для этой цели на нем имеется погрузочное устройство, лебедка которого, балки и опорные стойки для установки артиллерийской системы или автомобиля размещены в десантном отделении. Тележки и складные аппарели находятся на крыше моторно-трансмиссионного отделения. В десантном отделении имеются три кронштейна для установки пулеметов десанта.
Для транспортировки на бронетранспортере БТР-50П можно разместить один из следующих видов вооружения с боеприпасами, имуществом и орудийным расчетом:
— три 82-мм безоткатных орудия Б-10, 24 выстрела к ним (в 6 штатных ящиках), возимый ЗИП (в 6 ящиках) и три орудийных расчета по четыре человека в каждом;
— три 82-мм миномета обр.1937 г., 120 мин к ним (в 12 штатных ящиках), возимый ЗИП (в трех сумках), три банника в сборе и три минометных расчета по четыре человека в каждом;
— одно 107-мм безоткатное орудие Б-11, выстрелы к нему (в штатных ящиках), возимый ЗИП и пять человек орудийного расчета;
— один 120-мм миномет, 32 мины (в 16 штатных ящиках), возимый ЗИП и минометный расчет из шести человек;
— одну 57-мм или 76-мм пушку, 25 выстрелов (в пяти штатных ящиках), возимый ЗИП и пять человек орудийного расчета;
— одну 85-мм пушку и два человека орудийного расчета.
Перечисленное вооружение размещается в десантном отделении бронетранспортера или над ним.
Кроме того, на БТР-50П можно погрузить для транспортировки легковой автомобиль высокой проходимости ГАЗ-69.
Зарубежные клоны ПТ-76
В середине 1950-х годов из Советского Союза в Китай было поставлено несколько партий легких плавающих танков ПТ-76. Вместе с машинами была передана и необходимая техническая документация, поэтому китайцы быстро освоили их производство и начали выпускать свою копию под обозначением Туре 60. После выпуска некоторого количества этих машин в Китае создали на их базе свой собственный танк Туре 63.
