Сталинградским заводом «Баррикады» с 1959 по 1960 год было изготовлено по 25 пусковых установок 2П2 и ТЗМ 2ПЗ. Что касается ПУ 2П16 комплекса 2К6 «Луна», то завод «Баррикады» с 1960 по 1964 год изготовил 432 пусковых установки. Шасси для них изготавливалось на ВгТЗ. Масса машины возросла до 17,5 т, свойства плавучести были утрачены, поэтому водометы не устанавливались. Для выполнения заданных значений массы толщина броневых листов корпуса была уменьшена с 13 до 10 мм.
Кроме того, с использованием агрегатов танка ПТ-76 выпускались установка разминирования УР-67 и гусеничный самоходный паром ГСП.
Описание конструкции танка ПТ-76
Плавающий танк ПТ-76 — боевая бронированная машина легкого типа, имеющая классическую компоновку с кормовым расположением двигателя и трансмиссии.

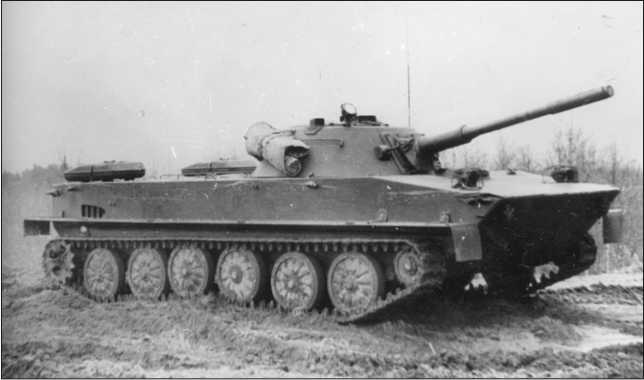

Танк ПТ-76 выпуска 1954 года с частично выполненной модернизацией 1956–1964 гг.
Боевое отделение расположено в средней части корпуса танка и в башне. В башне размещены: пушка, спаренный пулемет, автомат Калашникова, прицельные приспособления, приборы наблюдения, часть боекомплекта, механизмы и электроаппаратура поворота башни, радиостанция, сигнальный пульт, вентилятор. Кроме того, в боевом отделении находятся: сиденье заряжающего (справа от пушки), сиденье командира (слева от пушки), ручной водооткачивающий насос (на танках без электрического насоса), вращающийся полик с частью боекомплекта и ВКУ, один или два ручных огнетушителя и часть ЗИП. По днищу боевого отделения проходят торсионные валы и тяги приводов управления.
Силовое отделение расположено в кормовой части корпуса танка и отделено перегородкой от боевого отделения. В силовом отделении размещены: двигатель, главный фрикцион, коробка передач, бортовые фрикционы, тормоза, внутренние редукторы, бортовые передачи, водометные движители, два топливных бака, масляный бак, масляный и водяной радиаторы, расширительный бачок, воздухоочиститель, эжектор системы охлаждения, форсуночный подогреватель, маслозакачивающий насос, механизм защиты двигателя от попадания воды, водооткачивающие насосы и оборудование системы дымопуска. По днищу силового отделения также проходят торсионные валы и тяги приводов управления.
КОРПУС танка представляет собой жесткую конструкцию, сваренную из броневых листов. Он состоит из носовой части, бортов, кормовой части, днища, крыши и перегородки силового отделения.

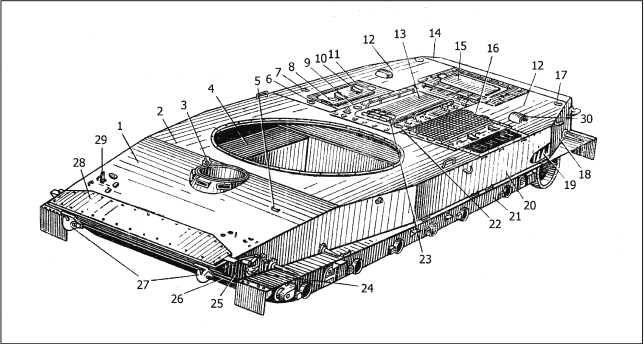

Общий вид корпуса:
1 — верхний носовой лист; 2 — подбашенный лист; 3 — основание люка механика-водителя; 4 — горизонтальный лист подкрылка; 5 — стойка для крепления рымов буксирных тросов; 6 — пробка лючка для выпуска продуктов сгорания из котла подогревателя; 7 — пробка лючка для заправки топливом малого бака; 8 — пробка лючка для заправки топливом большого бака; 9 — пробка лючка для заправки масляного бака; 10 — кронштейн крепления дополнительного топливного бака; 11- крышка люка над топливными баками; 12 — задние боковые листы крыши; 13 — крышка люка над двигателем; 14 — задний лист крыши; 15 — крышка люка над силовой передачей; 16 — решетка с сеткой; 17 — пробка лючка для заправки смазки в бортовую передачу; 18 — задний верхний бортовой лист; 19 — вырез для выхода воды; 20 — средний верхний бортовой лист; 21 — нижний бортовой лист; 22 — пробка лючка для заправки системы охлаждения; 23 — решетка для укладки буя; 24 — крюк для буксировки танка на плаву; 25 — передний бортовой лист; 26 — нижний носовой лист; 27 — буксирные крюки; 28 — волноотражательный щит; 29 — кронштейн фары ночного видения; 30 — защитный колпак водоотливной трубы.

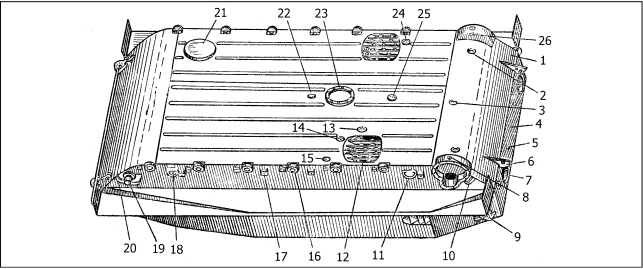

Днище корпуса:
1 — нижний кормовой лист; 2 — пробка лючка для слива масла из внутреннего редуктора; 3 — пробка лючка для слива масла из коробки передач; 4 — верхний кормовой лист; 5 — упор, ограничивающий открывание заслонки; 6 — ограничитель; 7 — отверстие для установки трубы водометного движителя; 8 — пробка сливного отверстия бортовой передачи; 9 — буксирные задние крюки; 10, 20 — отбойные кулаки; 11, 18 — фланцы для установки гидравлических амортизаторов; 12 — приемный люк для забора воды водометным движителем; 13 — пробка лючка для слива масла из бака; 14 — пробка лючка для слива топлива из большого бака; 15 — пробка лючка для слива топлива из малого бака; 16 — кронштейн оси балансира; 17 — кронштейн для резиновых и пружинных упоров; 19 — кронштейн кривошипа направляющего колеса; 21 — крышка люка запасного выхода; 22 — отверстие для слива охлаждающей жидкости из системы охлаждения и воды из корпуса эжектора; 23 — крышка люка под двигателем; 24 — пробка лючка для выемки шлицованного станка шестого торсиона; 25 — пробка лючка для слива масла из картера двигателя; 26 — пробка контрольного отверстия.

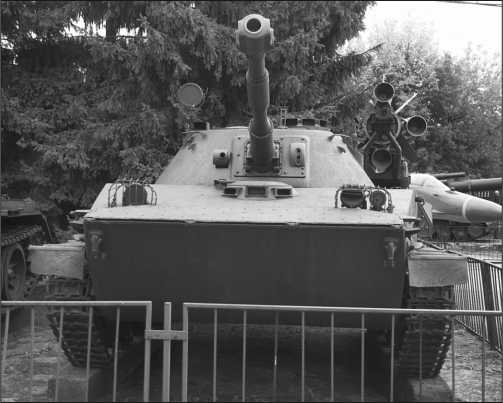

ПТ-76Б — экспонат Центрального музея Вооруженных Сил в Москве. На верхнем носовом листе корпуса установлены (слева — направо): фара ФГ-125 с инфракрасным фильтром, фара видимого света ФГ-127 со светомаскировочной насадкой и сигнал. Установленный на башне ИК-прожектор ОУ-3 — музейная самодеятельность, на его месте должна быть поворотная фара ФГ-126.
Носовая часть корпуса состоит из верхнего и нижнего наклонных броневых листов, сваренных между собой, с бортовыми листами, подбашенным листом и днищем. По месту стыка верхнего и нижнего носовых листов при помощи четырех петель укреплен волноотражательный щит, который поднимается в рабочее положение с помощью ручного привода изнутри танка, с места механика-водителя. К верхнему носовому листу приварены бонки и стойки для крепления фар (у ПТ-76 ранних выпусков одной — ФГ-10, поздних выпусков двух — фары видимого света со светомаскировочной насадкой ФГ-102 и фары ФГ-100 с ИК-фильтром, у ПТ-76Б, соответственно, ФГ-127 и ФГ-125), сигнала и стойка для крепления двух рымов буксирных тросов.
По оси корпуса на верхнем носовом листе сделан вырез, в который вварено основание люка механика-водителя. Люк закрывается крышкой, которая в закрытом положении опирается на резиновое кольцо. При открывании крышка приподнимается вверх при помощи пружинного механизма, а затем сдвигается вправо. Для наблюдения из танка при закрытом люке механика-водителя установлены три призменных прибора ТНП. Для наблюдения при движении танка на плаву с поднятым волноотражательным щитком служат приборы ТНП-370, а на танках ранних выпусков — ПЕР-17 и ПЕР-17А. Для наблюдения за дорогой и местностью при ночном вождении танка имеется прибор ТВН-2Б. При необходимости на люк механика-водителя устанавливается специальный защитный колпак, переднее смотровое стекло которого снабжено стеклоочистителем с ручным приводом и в зимнее время обогревается.
Борта корпуса вертикальные, состоят из нижних и верхних листов. Нижние бортовые листы изготовлены из цельной полосы, верхние — сварные. Вместе с листами, расположенными над гусеницами, они образуют так называемые подкрылки.
К нижним бортовым листам приварены кронштейны кривошипов направляющих колес, отбойные кулаки для забивания пальцев траков гусениц, по четыре кронштейна для пружинных и резиновых упоров балансиров опорных катков, по шесть кронштейнов осей балансиров и по два фланца для установки гидравлических амортизаторов.

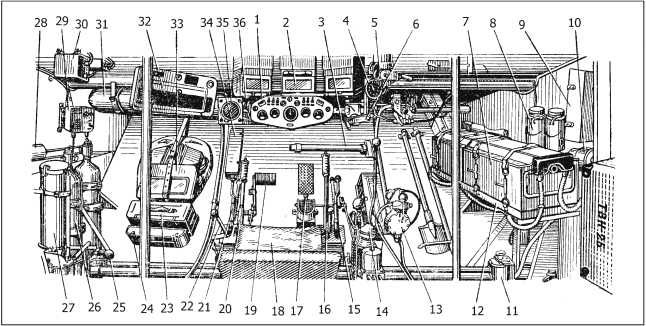

Отделение управления:
1 — центральный щиток; 2 — прибор наблюдения; 3 — кувалда; 4 — спидометр; 5 — механизм открывания и закрывания люка; 6 — рукоятка привода управления волноотражательным щитком; 7 — аккумуляторная батарея; 8 — бачок для питьевой воды; 9 — ящик приборов наблюдения; 10 — реле стартера; 11 — выключатель аккумуляторных батарей; 12 — аккумуляторная рама; 13 — ручной топливоподкачивающий насос; 14 — кулиса; 15, 21 — рычаги управления заслонками водометного движителя; 16, 20 — рычаги управления бортовыми фрикционами и тормозами; 17 — педаль подачи топлива; 18 — сиденье механика-водителя; 19 — педаль главного фрикциона; 22 — рычаг управления муфтой внутреннего редуктора; 23 — ящик для инструмента; 24 — ящик для гранат; 25 — рычаг управления приводом дроссельной заслонки эжектора; 26 — баллон /7/70; 27 — шприц-пресс; 28 — преобразователь гирополукомпаса; 29 — автомат /7/70, 30 — блок питания ТВН-2Б; 31 — баллон со сжатым воздухом; 32 — распределительный щиток; 33 — защитный колпак механика-водителя; 34 — ящик ЗИП электрооборудования; 35 — гирополукомпас; 36 — ключ для натяжения гусениц.

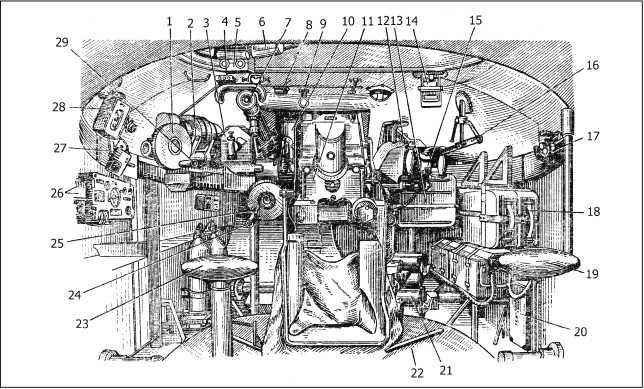

Боевое отделение (вид с кормы):
1 — механизм поворота башни; 2 — электродвигатель поворота башни; 3 — контроллер; 4 — сигнальный пульт; 5 — прибор наблюдения ТПКУ-2; 6 — прибор наблюдения ТИП; 7 — прицел TШK-66; 8 — освещение уровня; 9 — стопор крышки люка башни; 10 — реле электроспуска пушки; 11 — пушка; 12, 18 — укладка патронных коробок; 13 — прибор наблюдения МК-4; 14 — пулемет СГМТ; 15 — реле электроспуска пулемета; 16 — рукоятка привода поворотной фары; 17 — стопор башни; 19 — сиденье заряжающего; 20 — укладочный ящик ТВН-2Б; 21 — боеукпадка; 22 — вращающийся пол и к; 23 — сиденье командира танка; 24 — подъемный механизм пушки; 25 — кнопка электроспуска пушки; 26 — радиостанция; 27 — блок настройки антенны; 28 — аппарат ТПУ А-1; 29 — кнопка электроспуска пулемета.
