Подводные лодки 613 проекта

91	Красное Сормово	411	«С-195»	20.04.54 г.	04.09.54 г.	17.08.55 г.
92	Красное Сормово	412	«С-196»	30.04.54 г.	28.08.54 г.	25.05.55 г.
93	Красное Сормово	413	«С-197»	15.05.54 г.	17.09.54 г.	01.04.55 г.
94	Красное Сормово	414	«С-198»	22.05.54 г.	26.09.54 г.	24.03.55 г.
95	Красное Сормово	415	«С-199»	31.05.54 г.	30.09.54 г.	28.02.55 г.
96	Красное Сормово	511	«С-200»	09.06.54 г.	13.09.54 г. '	29.03.55 г.
97	444	429	«С-217»	28.02.54 г.	24.05.54 г.	31.12.54 г.
98	444	430	«С-218»	28.02.54 г.	24.05.54 г.	17.03.55 г.
99	444	431	«С-219»	25.03.54 г.	10.12.54 г.	30.04.55 г.
100	444	432	«С-220»	31.03.54 г.	21.12.54 г.	28.04.55 г.
101	444	433	«С-221»	31.03.54 г.	08.06.54 г.	31.05.55 г.
102	444	434	«С-222»	03.05.54 г.	19.02.55 г.	31.05.55 г.
103	444	435	«С-223»	10.06.54 г.	04.08.54 г.	30.06.55 г.
104	444	436	«С-224»	20.05.54 г.	20.08.54 г.	30.06.55 г.
105	444	437	«С-225»	2^.05.54 г.	16.03.55 г.	16.07.55 г.
106	444	438	«С-226»	04.06.54 г.	16.03.55 г.	30.07.55 г.
107	444	439	«С-227»	05.08.54 г.	08.10.54 г.	31.08.55 г.
108	444	440	«С-228»	20.09.54 г.	25.06.55 г.	16.09.55 г.
109	444	201	«С-229»	25.06.54 г.	25.06.55 г.	25.09.55 г.
110	444	202	«С-230»	20.12.54 г.	25.07.55 г.	29.09.55 г.
111	444	203	«С-231»	29.12.54 г.	25.07.55 г.	19.10.55 г.
112	444	204	«С-232»	22.02.55 г.	19.09.55 г.	30.11.55 г.
113	444	205	«С-233»	04.02.55 г.	30.03.55 г.	26.12.55 г.
114	444	206	«С-234»	09.03.55 г.	18.08.55 г.	16.12.55 г.
115	444	207	«С-235»	31.03.55 г.	04.06.55 г.	08.02.56 г.
116	444	208	«С-236»	16.04.55 г.	30.09.55 г.	08.02.56 г.
117	444	209	«С-237»	27.04.55 г.	31.10.55 г.	14.02.56 г.
118	444	210	«С-238»	26.06.55 г.	19.11.55 г.	28.04.56 г.
119	444	451	«С-239»	29.06.55 г.	14.12.55 г.	24.05.56 г.
120	444	452	«С-240»	20.08.55 г.	30.12.55 г.	30.05.56 г.
121	444	453	«С-241»	30.08.55 г.	23.01.56 г.	29.05.56 г.
122	444	454	«С-242»	2^Л09.55 г.	29.03.56 г.	30.06.56 г.
123	444	211	«С-243»	19.11.55 г.	12.04.56 г.	25.08.56 г.
124	444	212	«С-244»	14.12.55 г.	12.04.56 г.	31.08.56 г.
125	444	213	«С-245»	24.12.55 г.	20.04.56 г.	14.09.56 г.
126	444	214	«С-246»	21.01.56 г.	09.06.56 г.	30.09.56 г.
127	444	455	«С-250»	20.10.55 г.	29.03.56 г.	24.07.56 г.
128	Красное Сормово	512	«С-261»	19.06.54 г.	20.10.54 г.	02.04.55 г.
129	Красное Сормово	513	«С-262»	30.07.54 г.	24.10.54 г.	30.06.55 г.
130	Красное Сормово	514	«С-263»	09.07.54 г.	30.10.54 г.	30.06.55 г.
131	Красное Сормово	515	«С-264»	17.07.54 г.	16.11.54 г.	31.07.55 г.
132	Красной Сормоно	611	«С-265»	27.07.54 г.	30.11.54 г.	30.07.55 г.
133	Красное Сормово	612	«С-266»	‘ 05.08.54 г.	10.12.54 г.	02.08.55 г.
134	Красное Сормово	613	«С-267»	16.08.54 г.	29,12.54 г.	09.07.55 г.
135	Красное Сормово	614	«С-268»	24.08.54 г.	12.01.55 г.	31.07.55 г.
135	Красное Сормово	615	«С-269»	01.09.54 г.	25.01.55 г.	29.07.55 г.
137	Красное Сормово	711	«С-270»	14.09.54 г.	09.02.55 г.	27.08.55 г.
138	Красное Сормово	712	«С-271»	27.09.54 г.	15.02.55 г.	31.08.55 г.
139	Красное Сормово	713	«С-272»	02.10.54 г.	24.02.55 г.	30.09.55 г.
140	Красное Сормово	714	«С-273»	13.10.54 г.	01.03.55 г.	31.08.55 г.
141	Красное Сормово	715	«С-274»	22.10.54г.	12.03.55 г.	20.08.55 г.
142	Красное Сормово	911	«С-275»	01.11.54 г.	22.03.55 г.	25.10.55 г.

143	Красное Сормово	912	«С-276»	20.11.54 г.	30.03.55 г.	21.10.55 г.
144	Красное Сормово	913	«С-277»	27.11.54 г.	12.04.55 г.	30.09.55 г.
145	Красное Сормово	914	«С-278»	09.12.54 г.	19.04.55 г.	12.11.55 г.
146	Красное Сормово	915	«С-279»	20.12.54 г.	23.04.55 г.	20.10.55 г.
147	Красное Сормово	121	«С-280»	30.12.54 г.	02.06.55 г.	22.09.55 г.
14S	Красное Сормово	122	«С-281»	15.01.55 г.	07.06.55 г.	07.10.55 г.
149	Красявь Сормово	123	«С-282»	25.01.55 г.	11.06.55 г.	25.10.55 г,
150	Красное Сормово	124	«С-283» 1	31.01.55 г.	17.06.55 г.	31.10.55 г.
151	Красное Сормово	125	«С-284»	14.02.55 г.	23.06.55 г.	12.11.55 г.
152	Красное Сормово	131	«С-285»	22.02.55 г.	08.07.55 г.	31.12.55 г.
153	Красное Сормово	132	«С-286»	05,03.55 г.	23.07.55 г.	31.12.55 г.
154	Красное Сормово	133	«С-287» ^П	05.03.55 г.	29.07.55 г.	31.12.55 г.
155	Красное Сормово	134	«С-288»	25.03.55 г.	16.08.55 г.	31.12.55 г.
156	Красное Сормово	135	«С-289»	05.04.55 г.	30.08.55 г.	29.12.55 г.
157	Красное Сормово	141	«С-290»	15.04.55 г.	13.09.55 г.	03.02.56 г.
158	Красное Сормово	142	«С-291»	26.04.55 г.	21.09.55 г.	02.02.56 г.
159	Красное Сормово	143	«С-292»	10.05.55 г.	29.09.55 г.	31.03.56 г.
160	Красное Сормово	144	«С-293»	23.05.55 г.	10.10.55 г.	29.02.56 г.
161	Красное Сормово	145	«С-294»	03.06.55 г.	20.10.55 г.	11.04.56 г.
162	Красное Сормово	J52 *****	«С-295»	11.06.55 г.	02.11.55 г.	25.07.56 г.
163	Красное Сормово	152	«С-296»	06.06.55 г.	05.11.55 г.	30.06.56 г.
164	Красное Сормово	153	«С-297»	09.07.55 г.	19.11.55 г.	31.08.56 г.
165	Красное Сормово	164	«С-300»	22.09.55 г.	26.01.56 г.	08.09.56 г.
166	Красное Сормово	154	«С-325»	23.</7.55 г.	29.11.55 г.	17.08.56 г.
167	Красное Сормово	155	«С-326»	1.07.55 г.	24.12.55 г.	19.07.56 г.
168	Красное Сормово	161	«С-327»	18.08.55 г.	10.01.56 г.	17.07.56 г.
169	Красное Сормово	162	«С-328»	30.08.55 г.	20.01.56 г.	24.08.56 г.
170	Красное Сормово	163	«С-329»	12.09.55 г.	14.01.56 г.	28.07.56 г.
171	199	51	«С-331»	30.03.54 г.	19.09.54 г.	31.12.54 г.
172	199	52	«С-332»	22.10.54 г.	11.06.55 г.	27.11.55 г.
173	199	53	«С-333»	04.12.54 г.	11.06.55 г.	20.11.55 г.
174	199	54	«С-334»	10,03.55 г.	02.09.55 г.	09.12.55 г.
175	199	55	«С-335»	25,03.55 г.	02.09.55 г.	28.12.55 г.
176	199	56	«С-336»	15.06.55 г.	02.05.56 г.	03.09.56 г.
177	199	57	«С-337»	30.08.55 г.	02.05.56 г.	31.08.56 г.
178	Красное Сормово	165	«С-338»	08.10.55 г.	20.02.56 г.	24.08.56 г.
179	Красное Сормово	171	«С-339»	15.Ю.55 г.	10.02.56 г.	31.07.56 г.
180	Красное Сормово	172	«С-340»	27.10.55 г.	27.02.56 г.	10.08.56 г.
181	Красное Сормово	173	«С-341»	04,11.55 г.	06.03.56 г.	08.09.56 г.
182	Красное Сормово	174	«С-342»	18.11.55 г.	13.03.56 г.	18.09.56 г.
183	Красное Сормово	175	«С-343»	26,11.55 г.	27.03.56 г.	25.09.56 г.
184	Красное Сормово	181	«С-344»	10.12.55 г.	03.05.56 г.	24.09.56 г.
185	Красное Сормово	182	«С-345»	27.12.55 г.	18.05.56 г.	11.10.56 г.
186	Красное Сормово	183	«С-346»	31.12.55 г.	29.05.56 г.	22.10.56 г.
187	Красное Сормово	184	«С-347»	11.01.56 г.	09.06.56 г.	26,10.56 г.
188	Красное Сормово	185	«С-348»	23.01.56 г.	29.06.56 г.	30.11.56 г.
189	Красное Сормово	191	«С-349»	10,02.56 г.	04.07.56 г.	31.12.56 г.
190	Балтийский	461	«С-355»	28.07.54 г.	30.06.55 г.	12.11.55 г.
191	Балтийский	462	«С-356»	08.10.54 г.	19.08.55 г.	28.12.55 t.
192	Балтийский	151	«С-357»	25,08.54 г.	26.07.55 г.	26.12.55 г.
193	Балтийский	152	«С-358»	03.01.55 г.	01.10.55 г.	24.05.56 г.
194	Балтийский	153	«С-359»	24,01.55 г.	26.04.56 г.	30.09.56 г.

195	Балтийский	154	«С-360»	17.03.55 г.	29.04.56 г.	30.09.56 г.
196	Балтийский	155	«С-361»	23.03.55 г,	10.05.56 г.	30.11.5Р г.
197	Балтийский	251	«С-362»	31.05.55 г.	13.10.56 г.	31.05.57 г.
198	Балтийский	252	«С-363»	12.01.56 г.	16.11.56 г.	17.09.57 г.
199	Балтийский	253	«С-364»	31.01.56 г.	09.04.57 г.	31.12.57 г.
200	Балтийский	254	«С-365»	29.02.56 г.	21.02.58 г.	30.06.58 г.
201	444	215	«С-374»	16.02.56 г.	09.06.56 г.	31.10.56 г.
202	444	216	«С-375»	29.02.56 г.	21.09.56 г.	23.01.57 г.
203	444	217	«С-376»	31.03.56 г.	21.09.56 г.	31.12.56 г.
204	444	218	«С-377»	17.04.56 г.	30.10.56 г.	23.02.57 г.
205	444	456	«С-378»	17.04.56 г.	30.10.56 г.	24.03.57 г.
206	444	457	«С-379»	09.06.56 г.	29.12.56 г.	29.04.57 г.
207	444	458	«С-380»	19.06.56 г.	29.12.56 г.	30.06.57 г.
208	444	459	«С-381»	21.07.56 г.	27.02.57 г.	24.05.57 г.
209	444	460	«С-382»	06.08,56 г.	28.02.57 г.	29.06.57 г.
210	444	461	«С-383»	25.09.56 г.	25.02.57 г.	28.08.57 г.
211	444	462	«С-384»	29.09.56 г.	15.04.57 г.	—
212	199	58	«С-390»	28.10.55 г.	02.05.56 г.	31.10.56 г.
213	199	59	«С-391»	28.12.55 г.	30.06.56 г.	30.11.56 г.
214	199	60	«С-392»	18.02.56 г.	18.09.56 г.	23.07.57 г.
215	199	61	«С-393»	29.03.56 г.	18.09.56 г.	24.07.57 г.

Примечания

1. Подводная лодка “С-146" была переоборудована по проекту П-613 для проведения испытаний крылатых ракет комплекса "П-5".

2. Подводные лодки “С-44", “С-46", "С-69", "С-80", “С- 158”, “С-162", переоборудованные по проекту 644, были вооружены двумя крылатыми ракетами комплекса “П-5".

3. Подводные лодки “С-62", “С-73", “С-149", “С-151" были переоборудованы по проекту 640.

4. Подводные лодки ЦКБ-11 вооружены четырьмя крылатыми ракетами комплекса "П-5", лодки “С-61", “С-64", “С- 142", “С-152", “С-155", “С-164", переоборудованные по проекту 665.

5. Подводные лодки “С-66", “С-67", “С-70", “С-74", “С-86", “С-88", “С-140", “С-141", “С-145", "С-150", “С-154", “С-160", “С-161", “С-168", “С-172", “С-176", “С-178",“С-181", “С-185", “С-194", “С- 195", “С-197", “С-222", “С-224", “С-266", “С-294", “С-331" были переоборудованы по проекту 613В ЦКБ-112 для увеличения автономности.

6. Подводная лодка “С-384" переоборудована по проекту 613Ц ЦКБ-112 для дальнейшего усовершенствования, включая увеличение глубины торпедной стрельбы.

7. На подводной лодке “С-43", переоборудованной по проекту 61ЗСЦКБ- 112, проводились испытания опытной всплывающей спасательной камеры.

8. Подводная лодка “С-63 переоборудована по проекту 666 ЦКБ-112 в экспериментальную спасательную подводную лодку-носитель управляемого снаряда.

9. Подводная лодка “С-229" переоборудована по проекту 613Д4 ЦКБ-16 для проведения испытаний по подводному старту баллистических ракет комплекса “Д-4".

10. Подводная лодка “С-65” была переоборудована по проекту 613РВ ЦКБ-112 для отработки ракетоторпед.

11. Подводные лодки “С-175", “С-180", “С-182", ‘‘С-184’', “С- 193", “С-226", “С-227", “С-228", “С-280", “С-380” были переданы Арвбской Республике Египет.

12. Подводные лодки “С-79", “С-91", "С-218", “С-219", “С-223", “С-225", “С-235", “С-236", “С- 239”, “С-290", “С-292", “С-391" были переданы Индонезии.

13. Подводные лодки “С-241", “С-242", “С-358", “С-360" были переданы Албании.

14. Подводные лодки “С-75", “С-90", “С-325", “С- 326" были переданы КНДР.

15. Подводные лодки “С-167', ‘С- 171", “С-183" были переданы Сирии.

16. Подводные лодки “С- 265", “С-278", “С-279", “С-355" были переданы ПНР.

17. Подводные лодки “С-244", “С-245" были переданы НРБ.

* Присвоено название “Комсомолец"

** Головная

*** Присвоено название “Северянка”

**** Присвоено название “Комсомолец Казахстана"

***** Присвоено название “Ульяновский комсомолец“

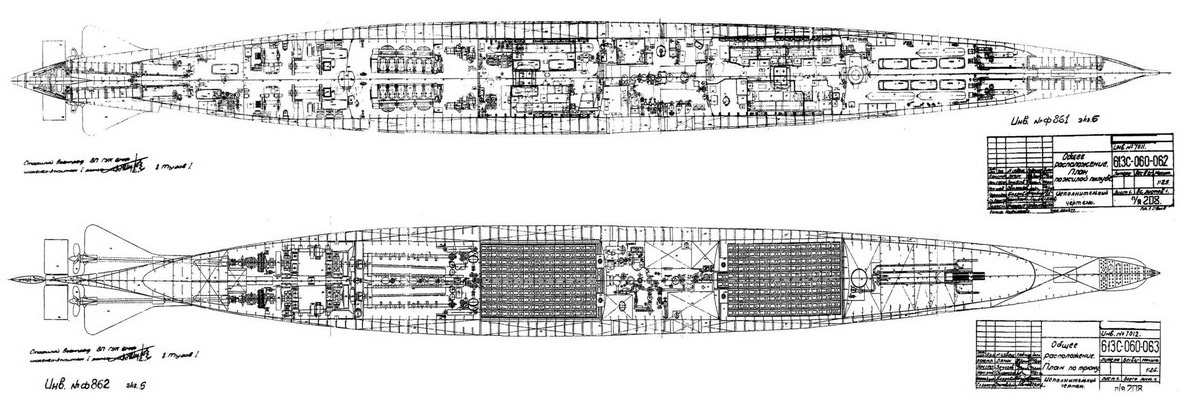

Подводные лодки 613 проекта Лист № 1 (Продольный разрез, планы надстройки, жилой палубы и трюма)

Подводные лодки проекта 613 стали первыми советскими послевоенными подводными лодками. Целый ряд важных технических решений, принятых в этом проекте, определил облик корабля и его существенные отличия от подводных лодок предыдущих серий. Многие из этих решений нашли в дальнейшем широкое применение в последующих проектах дизельных подводных лодок.

Тактико-технические элементы подводной лодки проекта 613

Водоизмещение нормальное, 1050 м3 , длина наибольшая, 76 м, ширина наибольшая, 6,3 м, осадка средняя, 4,55 м, запас плавучести, % от нормального водоизмещения 27,6, глубина погружения (предельная), 200 м, глубина погружения рабочая, 170 м, начальная метацентрическая высота в надводном положении, 0,40 м, начальная метацентрическая высота и подводном положении, 0,23 м,команда, 52 чел,, автономность, 30 суток, время непрерывного пребывания под водой при использовании всех средств регенерации, 200 часов, наибольшая надводная скорость при полном запасе топлива (ок. 115 т), 18,25 уз., дальность плавания экономической надводной скоростью 10 узлов, при полном запасе топлива, 8580 миль, наибольшая подводная скорость, 13,1 уз,, дальность плавания экономической подводной скоростью (1,97 узла) 353 мили,

Вооружение: носовые торпедные аппараты для торпед калибра 533 мм, 4 шт., кормовые торпедные аппараты для торпед калибра 533 мм, 2 шт, запасные торпеды к носовым торпедным аппаратам, 6 шт, общее количество торпед, 12 шт, глубина стрельбы, до 30 м, приборы управления торпедной стрельбой ПУТС-Л4-2, 1 комплект, обеспечена возможность постановки мин типа АМД-1000 из торпедных аппаратов взамен торпед, общее количество мин, 22 шт, автоматическая спаренная зенитная артиллерийская установка калибра 57 мм СМ-24 ЗИФ, 1 шт.

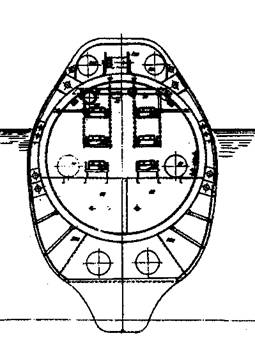

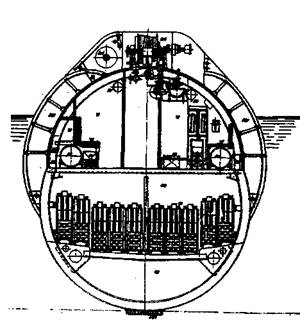

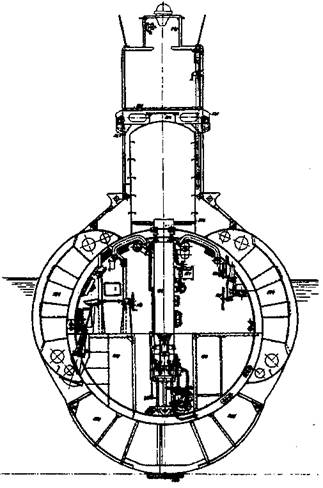

Лист № 2 (Поперечные сечения)

Сечение по 56 шп. См. в нос

Сечение по 43 шп. См. в нос

Сечение по 29 шп. См. в нос

Сечение по 23 шп. См. в нос
