Подводные лодки советского флота 1945-1991 гг. Том 1. Первое поколение АПЛ

Проект 659

На первом этапе развития «лодочных» КР в нашей стране (впрочем, как и в США) их испытания проводились исключительно на ДЭГШ, прошедших соответствующее переоборудование или модернизацию. Одна из этих ракет – П-5 – представляет особый интерес для темы данной части монографии, и поэтому история ее разработки, а также испытаний заслуживает детального рассмотрения. Как уже говорилось, она являлась первой отечественной стратегической КР второго поколения. Работы над этим самолетом-снарядом начались в ОКБ-52 во второй половине 1954 г. От КР первого поколения ее отличали две особенности: ТРД, обеспечивавший сверхзвуковую скорость полета и автоматически раскрывающиеся после схода с направляющих ПУ крылья. Благодаря этим нововведениям П-5 могла преодолевать систему ПВО противника (во всяком случае, уровня 50-х годов), храниться в контейнере сравнительно небольших размеров и стартовать из него без предварительной сборки или разворота консолей крыла в рабочее положение. Последнее позволяло увеличить носимый лодкой ракетный боезапас и сократить время ее пребывания в надводном положении во время предстартовой подготовки.

П-5 была предъявлена к испытаниям в августе 1957 г. Для их проведения была выделена средняя ДЭПЛ С-146 (зав. 302) пр. 613, которую переоборудовали по пр. П613. На ней за ограждением, на палубе надстройки смонтировали (за счет демонтажа торпедопогрузочного устройства и артиллерийского вооружения, а также отказа от запасных торпед) горизонтальный прочный контейнер. Перед стартом контейнер поднимался на угол 15° и после схода ракеты с направляющих приводился в исходное положение. КР хранилась в нем на стартовых направляющих со сложенными консолями крыла и с подвешенными стартовыми двигателями.

Испытания комплекса П-5 проводились на С-146 в период с ноября 1957 г. по январь 1959 г. и закончились успешно (хотя и с некоторым опозданием от запланированных сроков), что привело к принятию его на вооружение (в июне 1959 г.) и, как, следствие, к отказу от работ над другими стратегическими КР. Важно отметить, что эти испытания позволили отработать конструкции ракетного контейнера, а также находящихся в нем систем, которые впоследствии в том или ином виде были воспроизведены при создании АПЛ второго и третьего поколений. Достаточно привести несколько примеров.

Изначально предполагалось поддерживать в контейнере нейтральную газовую среду (для предотвращения возможного возгорания паров топлива), но в процессе испытаний П-5 от этого решения отказались, отдав предпочтение системам пожаротушения и внутреннего орошения. Все гидроцилиндры приводов контейнера после переоборудования С-146 были подключены к общесудовой системе гидравлики. Испытания комплекса показали, что гидроцилиндры, расположенные вне прочного корпуса, целесообразно подключить к автономной системе гидравлики. Благодаря этому удалось предотвратить попадание морской воды в общесудовую систему гидравлики и защитить исполнительные органы гидроприводов от коррозии.

Работы над пр. 659 начались в соответствии с постановлением Правительства от 25 августа 1956 г. Они велись в ЦКБ-18 коллективом конструкторов под руководством П.П. Пустынцева. В качестве прототипа была выбрана АПЛ пр. 627А, что позволило миновать стадию эскизного проектирования и сразу приступить к разработке технического проекта. Корабль практически полностью повторял прототип, а все внесенные изменения определялись-спецификой основного вооружения – шестью КР комплекса П-5.

Они размещались в прочных транспорт- но-пусковых контейнерах (ТПК), смонтированных на прочном корпусе корабля и сведенных в три парных блока. Перед пуском ракет каждый из этих блоков поднимался на стартовый угол 15°. Так как старт ракет мог быть осуществлен только в надводном положении корабля, проектанты особое внимание уделили обводам легкого корпуса. Они во многом повторяли обводы АПЛ пр. 658. Разница заключалась в том, что у корабля пр. 659 палуба надстройки была поднята на высоту, равную диаметру ракетных контейнеров, что обеспечило снижение буксировочного сопротивления и высокие мореходные качества на всех скоростях лодки, вплоть до полной надводной. Для этой же цели носовой оконечности легкого корпуса придали штевневую заостренную форму.

Необходимость размещения на АПЛ пр. 659 аппаратуры и оборудования повседневного обслуживания, предстартовой подготовки и запуска КР, привела к увеличению длины прочного корпуса (и соответственно длины всего корабля) на 3,8 м по сравнению с АПЛ пр. 627А. Корабли также различались между собой торпедным вооружением. На АПЛ пр. 659 торпедное вооружения предназначалось исключительно для самообороны, и поэтому было ограничено как по числу ТА, так и по торпедному боезапасу. Необходимо отметить, что общее расположение механизмов, оборудования и энергетической установки пр. 659 и пр. 658 было чрезвычайно близко, несмотря на разницу в количестве отсеков. Так, например, четвертый отсек пр. 659 был полностью аналогичен пятому отсеку пр. 658, пятый – шестому и т.д.

Интересно то, что ТТЗ на корабль было утверждено Главкомом ВМФ только 2 октября 1956 г., когда значительная часть проекта уже была разработана. Он был представлен на утверждение в первом квартале 1957 г., когда испытания ракеты П-5 еще только начинались (первые брос- ковые пуск ее макета произвели 12 марта 1957 г.). Тем не менее, ЦКБ-18 приступило к разработке рабочих чертежей, которая завершилась в октябре 1957 г., а в декабре 1958 г. состоялась закладка головного корабля серии – т.е. за семь месяцев до момента принятия комплекса П-5 на вооружение.

В период с декабря 1958 г. по июль 1963 г. на ССЗ-199 (г. Комсомольск-на-Амуре) построили пять АПЛ пр. 659. Шестой корабль серии – К-30 (зав №145) – заложили в апреле 1961 г., но 3 мая 1962 г. его исключили из списков флота, а корпус разобрали на металл. Оборудование и механизмы, а также часть корпусных конструкций использовали при постройке АПЛ пр. 675. Технология постройки кораблей была такой же как и на ССЗ-402, который оказал дальневосточному заводу значительную помощь в организации работ.

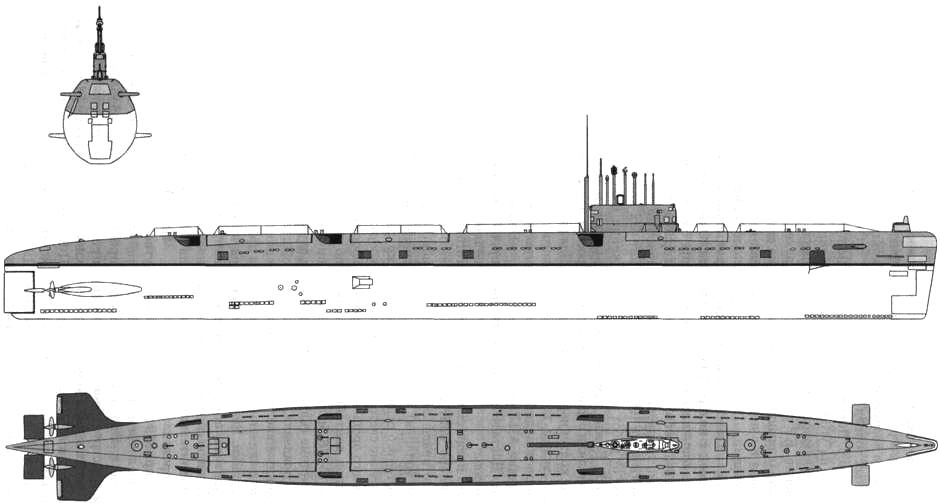

Внешний вид АПЛ пр. 659

Основные ТТЭ

Водоизмещение, т:

– нормальное 3730

– подводное 4920

Главные размерения, м:

– длина наибольшая 111,2

– ширина корпуса наибольшая 9,2

– осадка средняя 6,35

Запас плавучести, % 32

Архитектурно-конструктивный тип двухкорпусный

Глубина погружения, м. 300

Автономность, сут. 50

Экипаж, чел 104

Энергетическая установка:

– тип атомная

ППУ:

– количество х тип (марка) ЯР 2 х ВВР (ВМ-А)

– суммарная тепловая мощность ЯР, мВт. 140

ПТУ:

– количество х мощность (марка) ГТЗА, л.с 2 х (ГТЗА-601) 17 500

– тип ТГ. навесные

– количество х мощность (марка) ТГ, кВт. 2 х (ГПМ-21) 1400

– количество хтип движителей 2 хВФШ

Резервные источники энергии и средства движения.

– количество х мощность (марка) ДГ, кВт 2 х 460 (М-820)

– тип АБ. свинцово-кислотная (38-СМ)

– количество групп АБ х элементов в группе 3 х 112

– количество х мощность ГЭД на линии вала, кВт 2 х 450

Скорость хода, уз:

– наибольшая надводная 14

– наибольшая подводная 23

– наибольшая подводная под ГЭД 6

Дальность плавания под ГЭД (со скоростью хода, уз), мили: 500 (5-6)

Вооружение:

Ракетное:
