Подводные лодки советского флота 1945-1991 гг. Том 1. Первое поколение АПЛ

АПЛ пр. 675МКявлялась третьей модификацией пр. 675. На этом корабле ПКРК П-6 заменили ПКРК «Базальт» с ПКР-500. Эта ракета (как и П-6) оснащалась маршевым ТРД, но имела стартовый агрегат (а не стартовый двигатель). Она могла развивать скорость до М = 2,5 и обладала максимальной дальностью полета 500 км. Благодаря наличию бортовых ЭВМ ракеты залпа могли распределять цели между собой (такая система была создана впервые в мире), а также выбирать главную цель в ордере самостоятельно. Кроме того, каждая ракета оснащалась системой РТЗ, обес лпечивающей отвод от нее зенитных ракет. Для преодоления ближнего рубежа ПРО ПКР имели частичное бронирование. На ПЛАРК пр. 675МК установили систему целеуказания «Касатка-Б», увеличили длину контейнеров и их внутренний диаметр (за счет выноса шпангоутов на наружную поверхность), заменили систему управления и наведения на цель «Аргумент» на систему «Аргон-К», которая совместно с системой предстартовой подготовки КР обеспечивала залповую стрельбу всеми восемью ракетами сразу.

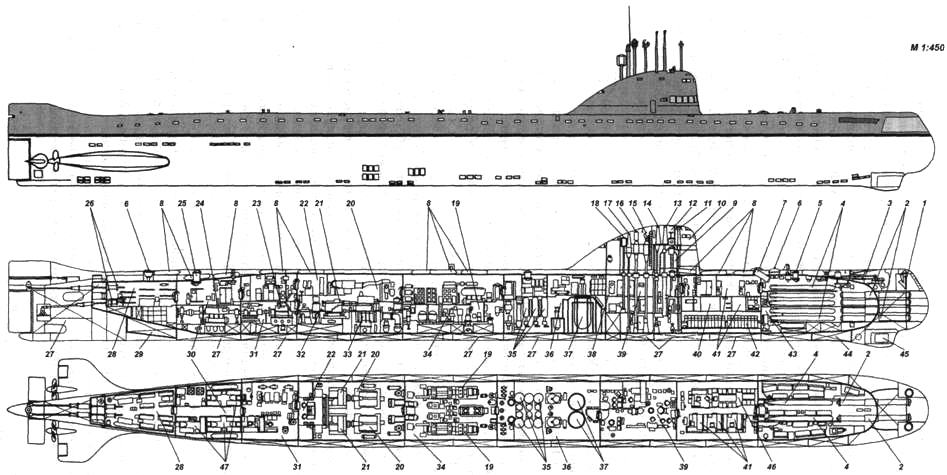

Продольный разрез АПЛ пр. 675МКВ:

7 – основные антенны ГАК «Керчь»; 2 – носовой горизонтальный руль; 3 – 533-мм ТА; 4 – баллоны системы ВВД; 5 – носовой входной люк; 6 – якорные шпили; 7 – аварийные буи; 8 – контейнер ПКРК «Вулкан»; 9 – привод гидравлического подъемника контейнера ПКРК «Вулкан»; 70 – основной АП системы «Аргумент» и его привод; 7 7 – прочная рубка; 72 – ходовой мостик; 13 – АП «Селена» системы «Касатка-Б»; 14 – АП РЛК «Альбатрос»; 15 – АП радиопеленгатора; 16 – ПМУ ВАН-С; 17-репитер гирокомпаса; 18-АП СОРС «Накат-М»; 19-ПМУ «Ива» (в заваленном положении); 20 – компенсаторы объема; 21 – главный циркуляционный насос; 22 – главная паровая турбина; 23 – зубчатая передача; 24 – навесной турбогенератор; 25 – ГЭД; 26 – кормовой входной люк; 27 – запасная 400-мм торпеда; 28 – привода кормовых рулей; 29 – 400-мм ТА; 30 – ЦГБ; 31 – десятый (кормовой торпедный) отсек; 32 – кормовая дифферентная цистерна; 33 – девятый отсек; 34 – главный упорный подшипник; 35 – восьмой (электроэнергетический) отсек; 36 – седьмой (турбинный) отсек; 37 – конденсатор; 38 – парогенераторы; 39 – шестой (реакторный) отсек; 40 – реакторы; 41 – пятый (вспомогательных механизмов) отсек; 42 – цистерна дизельного топлива; 43 – дизель-генератор; 44 – шахта подачи воздуха к дизель-генераторам; 45 – центральный пост; 46 – четвертый (центрального поста) отсек; 47 – группы АБ; 48 – третий (кормовой аккумуляторный и жилой отсек); 49 – каюты офицеров и мичманов; 50 – второй (носовой аккумуляторный и жилой отсек); 51 – выгородка аппаратуры и боевых постов системы «Касатка-Б»; 52 – первый (носовой торпедный и жилой) отсек; 53 – носовая дифферентная цистерна; 54 – цистерна кольцевого зазора.

АПЛ пр. 675МКВ стала последней модификацией пр. 675. На ней ПКРК П-6 заменили ПКРК «Вулкан» с ПКР П-1000. Эта ракета, оснащенная таким же ТРД как и П-500, за счет более мощного стартового ускорителя, использования современных конструкционных материалов (титановых сплавов) и ослабления броневой защиты, имела дальность стрельбы около 700 км. На ПЛАРК пр. 675МКВ еще больше (чем на пр. 675МК) увеличили длину и внутренний диаметр контейнеров, заменили систему управления и наведения на цель «Аргумент» на систему «Аргон-КВ», которая совместно с системой предстартовой подготовки КР обеспечивала залповую стрельбу всеми восемью ракетами сразу. Кроме того, полностью переделали легкий корпус, заменив маломагнитную сталь высокоуглеродистой. Контейнеры оборудовали системой наружного орошения забортной водой. К-1 имела газоотбойники прямоугольной формы. Они не обеспечивали надежный отвод газов во время старта ракеты, что приводило к частичному разрушению обшивки легкого корпуса. На остальных лодках форму газоотбойников изменили. Их изготовили из огнеупорной стали и увеличили толщину стенок. У этих кораблей вся надстройка имела систему орошения забортной водой. На К-1 кранец для хранения ЗР ПЗРК «Стрела-3» размещался в ограждении прочной рубки, а на остальных лодках пр. 675МКВ – в ограждении прочной рубки, а также в оконечностях корпуса под палубой надстройки.

АПЛ, ВООРУЖЕННЫЕ ТОРПЕДАМИ Проект 627А

В июле 1955 г., после завершения корректировки технического проекта 627, Совмин обязал МСП приступить к проектированию и строительству серийных АПЛ, но уже по заказу ВМФ. На этот раз в своей работе СКВ-143 руководствовалось предложениями экспертной группы вице-адмирала А.Е. Орла и находилось под наблюдением представителей ВМФ – капитана 2 ранга И.Ф. Бовыкина, а затем капитана 2 ранга Б.Ф. Васильева. Экспертная группа ВМФ, делая заключение по техническому проекту 627, в частности, внесла ряд предложений, направленных на повышение живучести корабля и изменение состава штурманского вооружения. Кроме того, было рекомендовано вместо НТГ использовать АТГ, а вместо сферических – плоские межотсечные переборки, рассчитанные на гидравлическое давление 10 кгс/см 2.

Однако реализация всех этих предложений требовала существенной переработки базового проекта, и, как следствие, могла привести к срыву сроков программы постройки кораблей серии. Исходя из этого, после проектных проработок, проведенных в СКБ-143, было решено ограничиться лишь его корректировкой. Корректированный проект получил литерное обозначение 627А с сохранением шифра прототипа – «Кит». Вместе с тем, в нем все же реализовали ряд предложений группы вице-адмирала А.Е. Орла. В частности, усилили конструкцию поперечных переборок реакторного (пятого) и турбинного (шестого) отсеков, с учетом возможного повышения в них давления при разгерметизации паропроводов первого и второго контуров, подкрепили конструкции легкого корпуса и ограждения, исходя из требований противоатомной защиты (ПАЗ), а также увеличили толщину килевого листа легкого корпуса. Кроме того, на 10 единиц увеличили число баллонов системы ВВД и внесли некоторые изменения в состав радиотехнического вооружения. Среди этих изменений можно выделить замену: ГАС «Арктика» и ШПС «Марс-16КП» – комплексной (с гидролокационным и шумопеленгаторным трактами) ГАС «Арктика-М»; ПУТС «Торий» – более совершенной ПУТС «Ленин- град-627»; станции миноискания «Луч» – станцией «Плутоний», лагов и магнитных компасов, а также внедрение приемо-инди- катора КПИ-ЗМ и ШПС МГ-10. Во всем остальном лодка пр. 627А должна была сохранять архитектуру корпуса, общее расположение, корабельные системы, основное оборудование и механизмы прототипа.

Основные ТТЭ

Водоизмещение, т:

– нормальное. 3075

– подводное. 4750

Главные размеренна, м:

– длина наибольшая 107,4

– ширина наибольшая 7,9

– ширина по стабилизаторам 10,8

– осадка средняя 5,7

Архитектурно-конструктивный тип двухкорпусный

Запас плавучести, % -28

Глубина погружения, м:

– рабочая 320

– предельная 400

Автономность по запасам провизии, сут 50-60

Экипаж, чел 104

Энергетическая установка:

Главная:

– тип АЭУ

ППУ:

– количество х тип (индекс) ЯР 2 х ВВР (ВМ-А)

– суммарная номинальная тепловая мощность ЯР, мВт 140

ПТУ:

– количество х мощность (индекс) ГТЗА, л.с 2 х 17 500 (ГТЗА-601)

– число оборотов гребного винта, об/мин 500

– количество х тип движителей 2 хВФШ

ЭЭС:

– количество х мощность (тип и индекс)

основных источников, кВт. 2 х 1400 (НТГ, ГПМ-21)

– количество х мощность (тип и индекс)

резервных источников, кВт. 2 х 460 (ДГ, ДГ-460)

– тип аварийного источника свинцово-кислотная АБ

– количество групп х элементов в каждой группе АБ. 2 х 112

Вспомогательная:

– количество х мощность (тип и индекс) РСД, кВт 2 х 390

(ГЭД на линии вала, ПГ-116)

Скорость хода, уз:

– наибольшая подводная под ГТЗА ~ 28[ 30*] или ~30[ 31*]

– наибольшая подводная под ГЭД 8,8

– наибольшая надводная под ГТЗА 15,5

Вооружение:

Торпедное:

– количество х калибр ТА, мм 8 (Н) х 533

– боезапас 20 торпед (из них 8 в ТА)

– ПУТС «Ленинград-627»

Радиотехническое:

– НК «Плутон»

или «Сигма-627»[ 32*]

– РЛС общего обнаружения и торпедной стрельбы «Призма»

– станция РТР «Накат»

– станция опознавания «Хром-КМ»

– радиопеленгатор АРП-53

– ГАС «Арктика-М»

– ШПС МГ-10

– станция обнаружения гидроакустических сигналов «Свет»

– станция ЗПС «Свияга» (МГ-15)

– станция миноискания «Плутоний»

– ГИСЗ «Береста-М»

– СОКС «Снегирь»[ 33*]

– эхолот. «Айсберг»

– эхоледомер. «Лед»

– перископ зенитный ПЗН-9

30*При номинальной мощности АЭУ 80%.

31*При номинальной мощности АЭУ 100%.

32*Начиная с К-115, а на остальных кораблях после модернизации, проводившейся в процессе средних ремонтов. Одновременно с этим комплексом корабли получали новые приемоиндикаторы РНС LORAN-A- КПФ-1 и КПИ-ЗМ.

33*Была установлена на К- 14в 1969 г. для проведения испытаний.

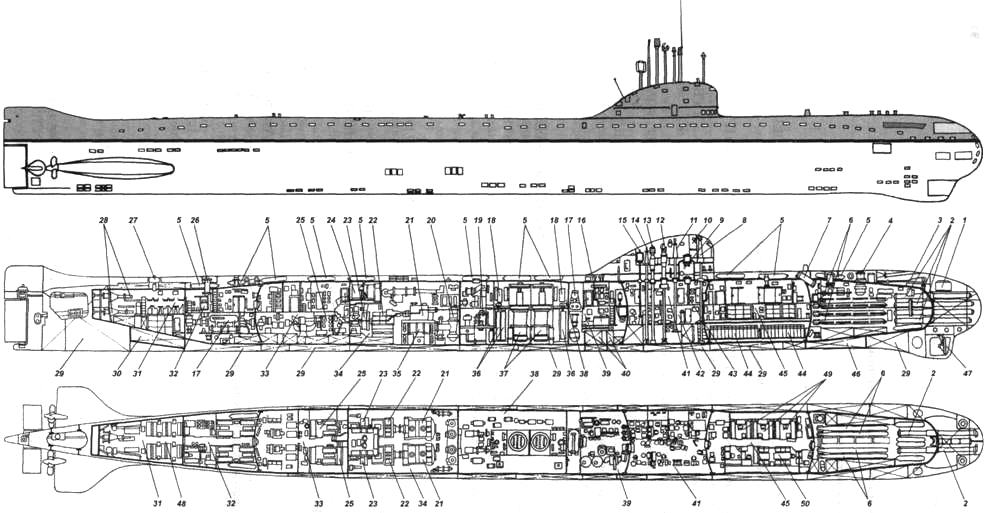

Внешний вид и схема общего расположения АПЛ пр. 627А:
