Положительные результаты начального этапа работ по созданию этой установки, а также проработок по кораблю, позволили уже в первой половине 1955 г. ФЭИ, ОКБ "Гидропресс" и СКВ-143 выйти на Министра судостроительной промышленности с предложением о практической реализации проекта. Данное предложение привело к тому, что 25 мая 1955 г. было принято постановление Правительства, в соответствии с которым МСП в первом квартале 1956 г. на базе АПЛ пр. 627А, надлежало завершить разработку технического пр. 645 и уже во второй половине 1956 г., по заказу МО СССР, приступить к постройке корабля. Причем работы на всех этапах должны были вестись под наблюдением ВМФ.

34*Суммарная мощность обоих групп АБ АПЛ пр. 645 определялась возможностью остановки и запуска АЭУ в аварийных случаях вне базы.

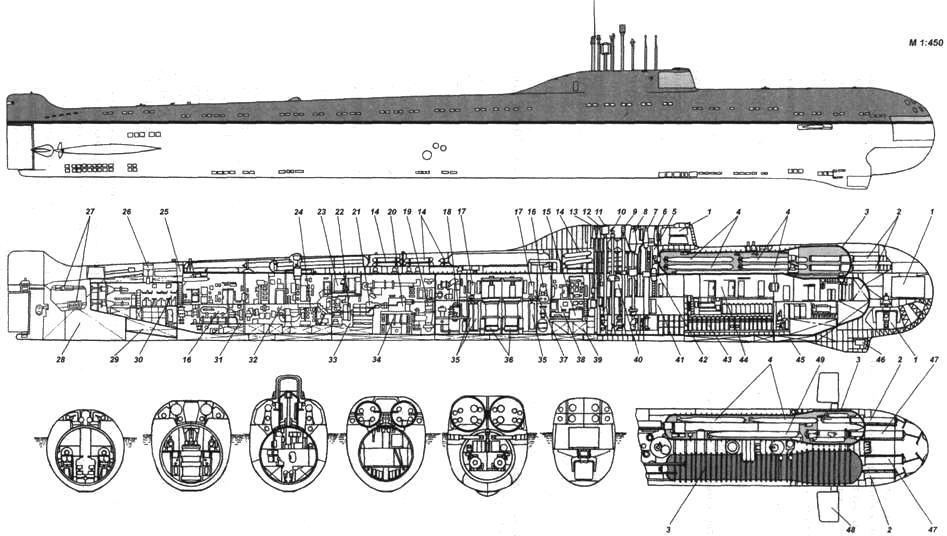

Внешний вид и схема общего расположения АПЛ пр. 645:

1 – антенна ГАС «Арктика-М»; 2 – 533-мм ТА; 3 – носовой горизонтальный руль; 4 – запасные торпеды; 5 – носовой входной люк; 6 – аварийные буи; 7 – торпедопогрузочный люк; 8 – баллоны системы ВВД; 9 – боевая рубка; Ю- ходовая рубка; 11 – ПМУ перископа ПР-12; 12 – ходовой мостик; 13 – перископ ПЗНГ-10; 14 – перископ ПЗ-8,5; 15 – ПМУ АП РЛК «Альбатрос»; 16 – ПМУ АП СОРС «Накат» и станции опознавания «Нихром»; 17 – ПМУ устройства «Ива»; 18 – ПМУ радиопеленгатора; 19 – автономные турбогенераторы; 20 – главная паровая турбина; 21 – главные зубчатые передачи; 22 – пост управления главной энергетической установкой; 23 – главный упорный подшипник; 24 – ГЭД; 25 – кормовой входной люк; 26 – приводы кормовых рулей; 27- ЦГБ; 28 – девятый (кормовой жилой) отсек; 29 – кормовая дифферентная цистерна; 30 – восьмой (жилой) отсек; 31 – седьмой (вспомогательного оборудования) отсек; 32 – шестой (турбинный) отсек; 33 – конденсатор; 34 – пятый (электротехнический) отсек; 35 – парогенераторы; 36 – четвертый (реакторный) отсек; 37 – реакторы; 38 – третий (центрального поста) отсек; 39 – центральный пост; 40 – второй (аккумуляторный и жилой) отсек; 41 – каюты офицеров; 42 – группы АБ; 43 – первый (носовой жилой и торпедный) отсек; 44 – носовая дифферентная цистерна; 45-антенна станции МГ-10; 46-кают- компания офицеров; 47 – каюты старшин и мичманов.

Проектирование АПЛ с ЖМТ началось со стадии технического проекта, без выдачи какого-либо ТТЗ. Оно велось с учетом результатов отдельных конструкторских проработок в порядке уточнения ТТЭ применительно к кораблю пр. 627А. В соответствии с ними и принимались совместные решения МСП и ВМФ, которые затем реализовывались в разрабатываемом проекте. Несмотря на все усилия уложится в сроки, предусмотренные постановлением Правительства от 25 мая 1955 г., не удалось – было очевидно, что к концу года отставание составит 6-8 месяцев. Тем не менее, корабль был «вбит» в кораблестроительную программу, утвержденную уже упоминавшимся постановлением Правительства от 25 августа 1956 г., которое предусматривало продолжение работ над АПЛ пр. 645 «… с реактором на быстрых нейтронах с жидкометаллическим теплоносителем».

В конце концов, в декабре 1956 г. были закончены технические проекты корабля и его АЭУ. Еще четыре месяца ушло на их корректировку, связанную с внедрением в ЭЭУ АТГ и доработкой конструкции ППУ на основе результатов испытаний ее наземного прототипа (27/ВТ) в Обнинске. Откорректированный технический проект энергетической установки был принят совместным решением от 5-6 марта 1957 г., а 20 марта 1957 г. технический проект самой АПЛ представили на рассмотрение Правительства. В итоге, решение о начале постройки корабля было принято только 9 апреля 1957 г.

Основные ТТЭ

Водоизмещение, т:

– нормальное 3414

– подводное. 4370

Главные размерения, м:

– длина наибольшая 109,8

– ширина наибольшая 8,3

– ширина по стабилизаторам 11,9

– осадка средняя 6,28

Архитектурно-конструктивный тип двухкорпусный

Запас плавучести, % ~28

Глубина погружения, м:

– рабочая 320

– предельная ; 400

Автономность по запасам провизии, сут. 50-60

Экипаж;, чел 104

Энергетическая установка: Главная:

– тип АЭУ

ППУ:

– количество х тип (индекс) ЯР 2 хЖМТ (РМ-1)

– суммарная номинальная тепловая мощность ЯР, мВт. 146

ПТУ:

– количество х мощность (индекс) ГТЗА, л.с 2 х 17 500 (ГТЗА-601)

– число оборотов гребного винта, об/мин 500

– количество х тип движителей 2 х ВФШ

ЭЭС:

– количество х мощность (тип) основных источников, кВт. 2 х 1600 (АТГ)

– тип аварийного источника свинцово-кислотная АБ

– количество групп х элементов в каждой группе АБ 2 х 112

Вспомогательная:

– количество х мощность (тип и индекс) РСД, кВт. 2 х 390

(ГЭД на линии вала, ПГ-116)

Скорость хода, уз:

– наибольшая подводная под ГТЗА ~ 30,2[ 35*]

– наибольшая подводная под ГЭД 8,2

– наибольшая надводная под ГТЗА 14,9

Вооружение: Торпедное:

– количество х калибр ТА, мм 8 (Н) х 533

– боезапас 20 торпед (из них 8 в ТА)

– ПУТС. «Ленинград-627»

Радиотехническое:

– НК «Плутон-2»

– РЛ К «Альбатрос» (РЛК-101)

– станция РТР. «Накат»

– станция опознавания «Нихром-М»

– радиопеленгатор АРП-53

– ГАС «Арктика- М»

– ЙШС МГ-10

– станция обнаружения

гидроакустических сигналов. «Свет»

– станция ЗПС «Свияга» (МГ-15)

– станция миноискания «Плутоний»

– ГИСЗ «Береста-М» (МГ-23)

– эхолот «Айсберг» (НЭЛ-6)

– эхоледомер. «Лед» (ЭЛ-1)

– устройство измерения скорости звука в воде. «Береста»

– станция подводного телевидения МТ-50

– перископ зенитный. ПЗНГ-10

– перископ командирский ПЗ-8,5

35*При номинальной мощности АЭУ 100%.

АПЛ пр. 645 (шифр «Кит») была разработана ЦКБ-143 в марте 1956 г. на базе АПЛ пр. 627 под руководством В.Н. Перегудова, с ноября 1956 г. – А.К. Назарова и под наблюдением капитана 1 ранга А.Н. Донченко, а затем капитана 2 ранга А.С. Губкина.

Она имела двухкорпусную архитектуру. Прочный корпус, выполненный из стали АК-25, на большей части длины имел форму цилиндра (диаметром 6,7 м), а в оконечностях – форму усеченных конусов, которые имели такую же конструкцию, как и у прототипа. В отличие от него корабль имел боевую рубку с командирским перископом, а все посты управления кораблем и оружием по прежнему находились в центральном посту, расположенном на верхней палубе третьего отсека. Прочный корпус делился поперечными плоскими переборками, рассчитанными на давление 10 кг/см 2, на девять отсеков, из которых носовой (торпедный), третий (центрального поста), восьмой (жилой) и девятый (кормовой) отсеки были спроектированы как отсеки- убежища. Все они (за исключением кормового отсека) оборудовались выходами (в третьем отсеке через боевую рубку), обеспечивавшими выход личного состава из аварийной лодки методом свободного всплытия. В носовом отсеке также имелся торпедопогрузочный люк. Носовая концевая переборка прочного корпуса была сферической. Компоновка второго, третьего, шестого, седьмого, восьмого и девятого отсеков, в принципе, была такой же, как и у АПЛ пр. 627А. В седьмом отсеке имелись некоторые изменения, вызванные отсутствием НТГ и иной конструкцией редукторной передачи. Компоновка первого отсека определялась установкой устройства быстрого заряжания (УБЗ) ТА. В четвертом отсеке поместили оба реактора, а вспомогательные механизмы и АТГ с их конденсатно-питательной системой – в пятом, т.е. четвертый и пятый отсек прототипа поменяли местами.

В отличие от АПЛ пр. 627А корабль не имел единой общесудовой системы вентиляции. Ее разбили на четыре автономные магистрали (кольца), конструкция каждой из которых учитывала особенности отсеков, через которые они проходили. Реакторный отсек, например, имел автономную систему вентиляции с двойными герметичными затворами. Такая схема обеспечивала наиболее надежную защиту экипажа корабля от радиационных газов и аэрозолей. Она впоследствии, в тех или иных вариациях, была воспроизведена на АПЛ второго поколения.
