Показываем бизнес-процессы

Видно, что названия этих БП в чем-то коррелируют, в чем-то связаны, в чем-то напоминают названия процессов из предыдущей модели, и это действительно так.

К поддерживающим процессам в этой модели отнесены:

• совершенствование деятельности (по-другому это можно назвать бизнес-инжинирингом);

• управление защитой окружающей среды;

• управление внешними связями;

• управление финансами;

• управление корпоративными службами;

• управление персоналом;

• управление инфраструктурой компании;

• управление юридическими услугами;

• планирование деятельности, реализация управленческого цикла (сбор информации, планирование, организация исполнения, учет, контроль, анализ, регулирование);

• снабжение;• разработка и сопровождение систем (технологий).

Таким образом, в этой модели выделены пять основных процессов и одиннадцать поддерживающих.

Вообще говоря, в отношении пяти и одиннадцати можно поспорить либо внести какие-либо предложения по названиям, но этот спор и эти предложения имеют смысл только тогда, когда речь идет о совершенствовании конкретной компании, в отношении которой предлагаются те или иные изменения этой модели.Модели выступают опорными, но они не являются единственно правильными и не могут быть тиражируемыми в том смысле, что они, вообще говоря, напрямую не переносятся.

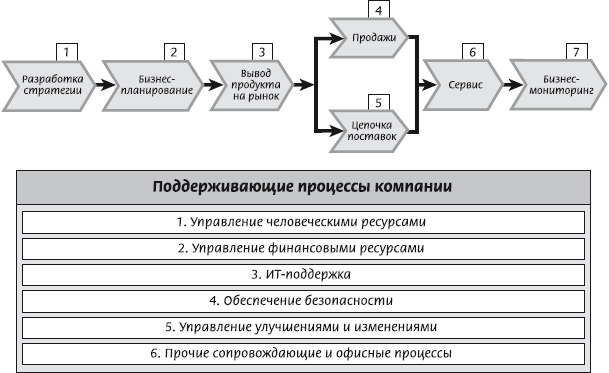

Рис. 2.5.3. Пример типовой модели основных и поддерживающих бизнес-процессов дистрибьюторской компании

Модель дистрибьюторской компании. Модель (см. рис. 2.5.3) включает семь основных БП и шесть поддерживающих (в предыдущей модели было пять и одиннадцать). К основным БП относятся:

• разработка стратегии;

• бизнес-планирование, т. е. уточнение стратегии и детальное планирование деятельности компании;

• организация вывода продукции (услуг) на рынок;

• организация продаж и создание необходимых условий поставок под продажи;

• послепродажный сервис клиента;• бизнес-мониторинг обеспечивающей деятельности.

К поддерживающим БП в модели относятся:

• управление человеческими ресурсами;

• управление финансовыми ресурсами;

• ИТ-поддержка;

• обеспечение безопасности;

• управление улучшениями и изменениями (то, что в предыдущей модели называлось «совершенствование деятельности компании», или «бизнес-инжиниринг»);• прочие сопровождающие и офисные БП.

Каждая компания при внимательном рассмотрении и обдумывании этой модели что-то может заимствовать из нее для себя, а что-то добавить или изменить.

Модельосновных бизнес-процессов строительных и инжиниринговых компаний (рис. 2.5.4 и 2.5.5). Если говорить об универсальных приемах построения бизнес-моделей, то некоторые приемы можно продемонстрировать на примере строительных и инжиниринговых компаний.

Корневая модель БП включает два блока (соответственно рис. 2.5.4 и 2.5.5). Один блок – это основные процессы. Они определяются исходя из анализа и описания основных этапов создания объектов в разных отраслях. Это этапы создания объектов в инжиниринге и строительстве (слой процессов на нис. 2.5.4):

• концептуальный инжиниринг (инвестиционное структурирование и инвестирование);

• создание объекта;

• эксплуатация объекта;

• изменение, развитие или утилизация объекта.Каждый из этих процессов может детализироваться или содержит более частные подпроцессы, как это представлено на рис. 2.5.4. Это и есть описание основных процессов по созданию объекта, которое может служить опорой или шаблоном для представления основных процессов строительных и инжиниринговых компаний.

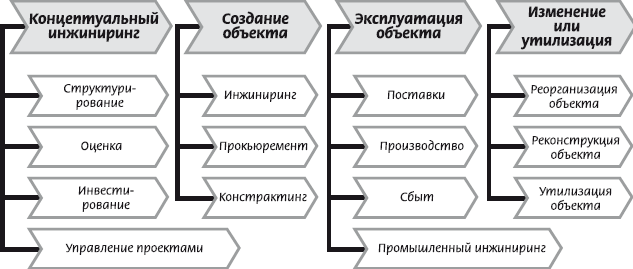

Рис. 2.5.4. Опорное решение для построения модели основных бизнес-процессов строительных и инжиниринговых компаний

А вот рассмотрение предыдущих моделей (рис. 2.5.2–2.5.3) в части поддерживающих БП можно использовать для подготовки шаблона или опорного решения поддерживающих процессов и для строительных или инжиниринговых компаний. Вариант такого блока поддерживающих процессов приведен на рис. 2.5.4.

Корневая модель бизнес-процессов энергетической компании. Деятельность энергетической компании сгруппирована по четырем сферам (рис. 2.5.5).

1. Сфера управления компанией в целом.

2. Сфера развития.

3. Сфера основной деятельности.

4. Сфера поддерживающей деятельности.Пример построения и использования модели процессов верхнего уровня энергетической компании приведен в следующих темах настоящего Навигатора (см. элемент 10.3.6).

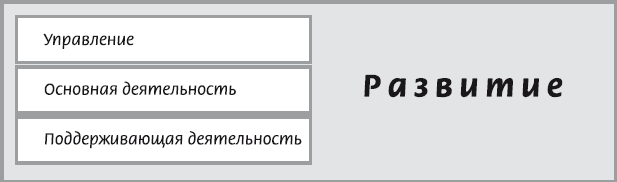

Рис. 2.5.5. Сферы деятельности энергетической компании (пример)

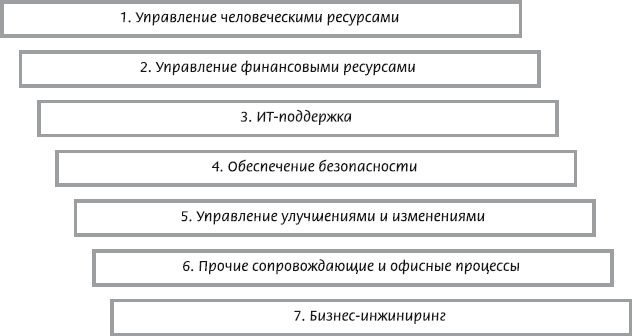

Рис. 2.5.6. Опорное решение для построения модели поддерживающих бизнес-процессов верхнего уровня строительных и инжиниринговых компаний

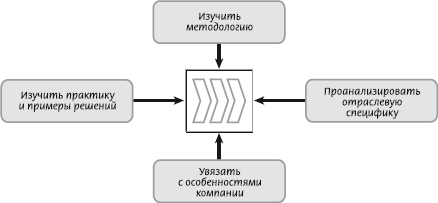

В общих чертах подход к построению корневой модели БП может быть задан следующим образом (рис. 2.5.7):

• Ознакомиться с образцами корневых моделей БП, изучить существующую практику описания.

• Определить отрасль (например, инжиниринг или строительство), сформировать основной цикл продуктов в этой отрасли и исходя из этого выявить основные процессы, которые необходимы для создания продуктов.

• Увязать эти основные процессы с условием или с профилем деятельности рассматриваемой компании.

• Используя типовые шаблоны, выбрать основные и поддерживающие процессы и сформировать соответствующий их классификатор.На проведение подобных работ необходимо запланировать определенный ресурс времени, обеспечивающий формирование самой модели, согласование, экспертизу и утверждение документации по модели.

Рис. 2.5.7. Как подготовиться к описанию бизнес-процессов компании

2.6. Пример. Схема моделирования бизнес-процесса «снизу»

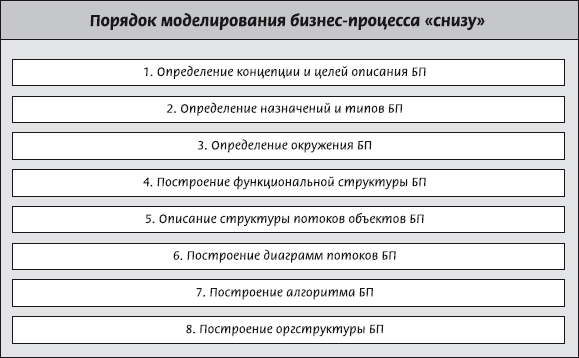

Рис. 2.6.1. Пример последовательности моделирования бизнес-процесса

На рисунке 2.6.1 показан пример последовательности моделирования БП. Это только пример, один из возможных вариантов. Существует множество разных алгоритмов, которые могут отличаться один от другого, имеют свои способности, привязываются к условиям конкретной компании, конкретной команды, видению, представлению, приоритетам команды, которая описывает процессы.

В рассматриваемом примере алгоритм моделирования предполагает следующие действия.

• Определение точки зрения и описание бизнес-процессов. Бизнес-процесс – это модель, составленная для практического применения. Нет такого применения – неясны основания выбора в используемой модели. Поэтому цели описания – это то, с чего начинается моделирование БП. Важна позиция наблюдателя, перспектива, на которую описываются БП. Вот эта перспектива и задает цель описания. Описание БП предполагает на первом этапе (после задания точки зрения и целей) описание некоторого назначения БП, его типологию и место в известной типологии (например, каждый БП может быть отнесен к основным или поддерживающим, к основным или управленческим процессам).

• Задание окружения бизнес-процесса. В отношении БП полезно задать его окружение, т. е. назвать БП, с которыми он связан на входе и на выходе, назвать продукты и услуги, которые являются входными для этого БП.

• Построение функциональной структуры. Здесь речь идет об определении набора функций, которые составляют содержание БП. Описание функций (функциональная модель БП) позволяет построить модели функциональной ответственности и разработать на этой основе Положения о подразделениях и должностные инструкции, а при необходимости – ролевые описания автоматизированных рабочих мест при внедрении информационных систем.

• Описание структуры потоков в БП. Если речь идет о создании информационной системы – это поток информации и документооборот. Если же речь идет, например, о применении ERP-системы (планирование распределения ресурсов), то это может быть поток материальных ресурсов. Все определяется точкой зрения разработчика и целями описания БП.

• Построение диаграмм потоков бизнес-процессов. В этом пункте предполагается, что в ходе выбранной нотации процесса он описывается не только как текстовая модель, но и как графическая, отображаемая в виде диаграмм потоков.• Наряду с построением диаграмм потоков предполагается и построение алгоритма БП , т. е. логика исполнения функций и логические условия, которые определяют эту логику исполнения функций. Все это фиксируется в виде алгоритма исполнения процесса.

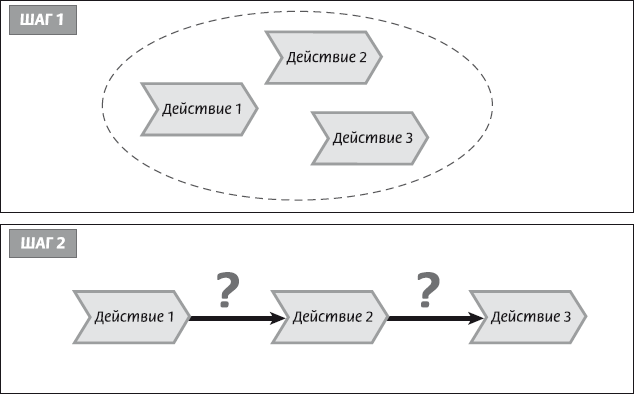

Рис. 2.6.2. Пошаговое моделирование бизнес-процесса (шаги 1 и 2)

• Построение оргструктуры , которое завершает представленную последовательность моделирования, предполагает задание исполнительных звеньев, которые участвуют в БП, и закрепление за ними функций, работ, действий, потоков, которые описаны в бизнес-процессе.Ниже приведен только один пример построения последовательности моделирования БП. Если решать эту задачу для какого-то конкретного процесса конкретной компании, этот алгоритм с большой долей вероятности необходимо будет доработать и локализовать.

...

Схемы пошагового моделирования бизнес-процесса.

Какие работы необходимо выполнять?  – Шаг 1 (рис. 2.6.2). На этом шаге необходимо задать состав действий, составить их классификатор, согласовать наименования действий и сгруппировать их на основе иерархического классификатора.

Каков порядок (последовательность) выполнения? Этот следующий естественный шаг (шаг 2) сфокусирован на определении порядка и последовательности выполнения действия. Если действия заданы, то надо зафиксировать последовательность их исполнения. Результатом этого этапа является построение блок-схемы выполнения действий (см. рис. 2.6.2).

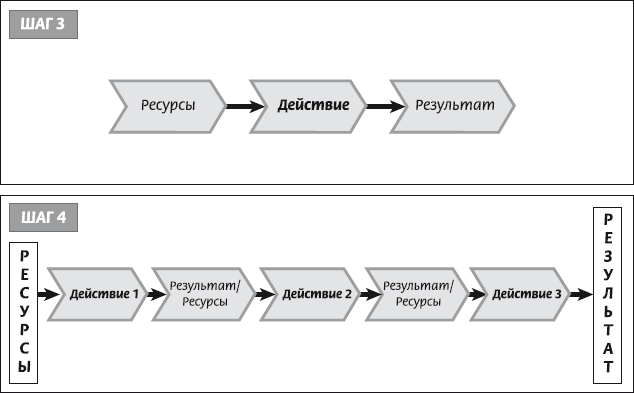

Что является результатом каждого действия? Какие ресурсы для этого необходимы? Если работы заданы, если задана последовательность исполнения действий, то надлежит конкретизировать, уточнить входы и выходы каждого действия (рис. 2.6.3, шаг 3).

Если в описании БП участвует не один исполнитель, а несколько, то это будет процедура согласования точек зрения исполнителей или их взгляда на результаты действий. Например, то, что для одного владельца, исполнителя процесса является входом, то для другого является выходом (см. рис. 2.6.3, шаг 4). Процедура согласования входов и выходов может занять значительное время и является чрезвычайно важной для дальнейшего успеха дела.

Таким образом, модель БП должны понимать и принимать основные его исполнители.

Рис. 2.6.3. Пошаговое моделирование бизнес-процесса (шаги 3 и 4)

...

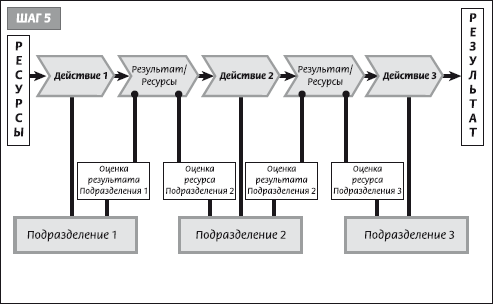

Кто какие работы выполняет? Кто за что отвечает? Можно считать, что модель БП отражает агрегированное, систематизированное знание о порядке исполнения действий основными его исполнителями. Поэтому на данном шаге внимание фокусируется на определении исполнителей отдельных действий (см. рис. 2.6.4, шаг 5). Здесь определяется, кто исполняет действия, кто за что отвечает.

На стыках между действием 1 и действием 2 возникает промежуточный результат.

Согласование результата, точек зрения на указанный результат подразделениями 1 и 2 – это и есть главный смысл предыдущего этапа согласования внутренних продуктов и услуг БП и горизонтальной ответственности за их исполнение.

Рис. 2.6.4. Пошаговое моделирование бизнес-процесса (шаг 5)

2.7. Детальный инжиниринг и алгоритмизация бизнес-процессов

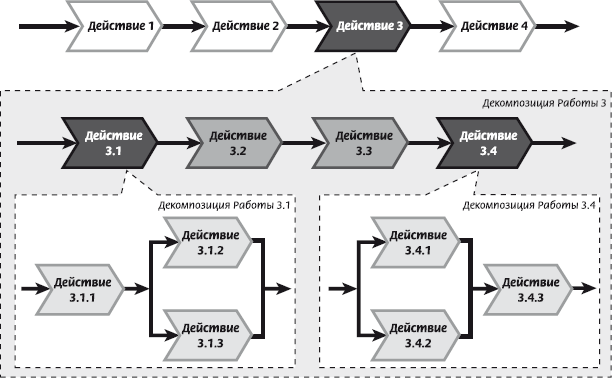

Рис. 2.7.1. Декомпозиция бизнес-процессов

Каждый БП может подвергнуться детализации. Эту детализацию называют детальным инжинирингом, или алгоритмизацией БП, имея в виду, что в результате детализации появляется алгоритмическая схема описания БП.

Построение вложенных бизнес-процессов и алгоритмов как прием детализации. На рисунке 2.7.1 показан пример достаточно запутанной на первый взгляд схемы декомпозиции, или детального инжиниринга БП. Однако при внимательном рассмотрении оказывается, что ничего сложного в этой схеме нет. На верхнем уровне схемы показаны четыре действия, связанные в последовательную цепочку. Действие 3, одно из этих четырех действий, показывает, каким образом цепочка декомпозируется. Эта декомпозиция предполагает переход от одного действия к описанию действий, его составляющих. Их часто называют вложенными БП, и действие 3 исполняется как последовательность действий 3.1, 3.2, 3.3 и 3.4. Каждое из этих действий может также подвергаться декомпозиции, причем видно, что действие 3.1 и действие 3.4 при декомпозиции распадаются не на последовательные действия, а на параллельные. Вот это и есть пример декомпозиции БП, в котором выявляется последовательность исполнения действий, включая и описание параллельно исполняемых действий, и логических условий, при реализации которых исполняется то или иное действие. Описанная декомпозиция действий и называется их алгоритмизацией. Доведение описания действий до алгоритма означает, что степень подробности, или описания, становится настолько детальной, что простое следование алгоритму позволяет исполнить БП от начала и до конца.
