Практичный летний душ и туалет на даче

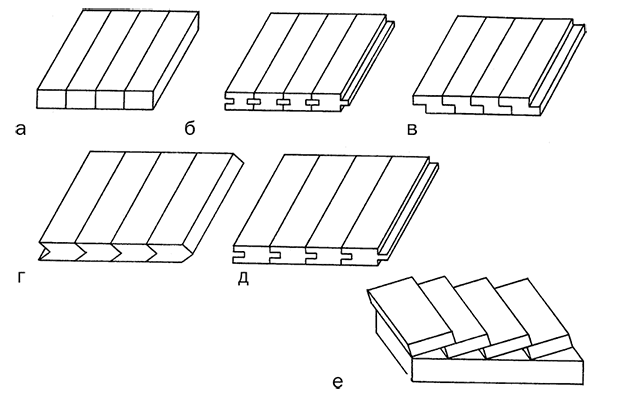

Рис. 36. Боковое соединение деревянных деталей: а – на гладкую фугу; б – на вставную рейку; в – в четверть; г – в паз и в гребень треугольником; д – в паз и в гребень прямоугольником; е – внахлест

Еще одна разновидность бокового сплачивания – посадка с перекрытием. Такой прием используют в том случае, если требуется придать поверхности рельефность. К тому же такое соединение позволяет уменьшить звуко– и теплопроводность. При этом необходимо настелить доски, составляющие первый ряд, после чего положить доски второго ряда таким образом, чтобы замаскировать образовавшиеся пустоты.

Крестовидное соединение деревянных деталей

Прием крестовидного скрепления деревянных заготовок (рис. 37) используют при возведении кровель и ферм. Глубина крепежной накладки может составлять ¹/₆—²/₃ толщины используемого бруска. Во многом данный тип посадки схож с т-образным.

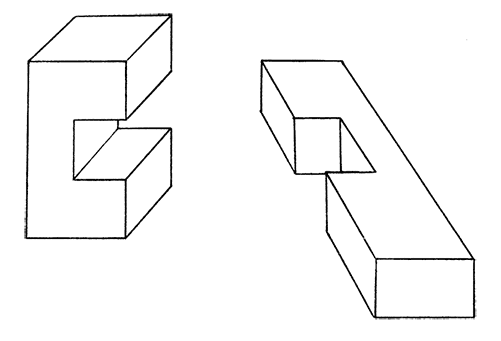

Рис. 37. Крестовидное соединение деревянных деталей

Т-образное соединение деревянных деталей

По форме детали, соединенные подобным образом, напоминают букву «Т». Как правило, данный тип посадки необходим для того, чтобы прикрепить перегородки к обвязке. Заготовки следует соединять под углом в 90°.

В том случае, если при посадке деталей прямой угол по каким-либо причинам будет нарушен, конструкция окажется непрочной и ненадежной.

Существуют две разновидности т-образного соединения: с прямой накладкой (рис. 38, а) и с потайным шипом (рис. 38, б).

В случае использования приема т-образного соединения с потайным шипом предварительно следует сделать такой шип, после чего зафиксировать его в какой-либо стороне балки. При применении другой разновидности т-образного крепления необходимо выполнить ступенчатую накладку. О том, как ее сделать, будет рассказано ниже.

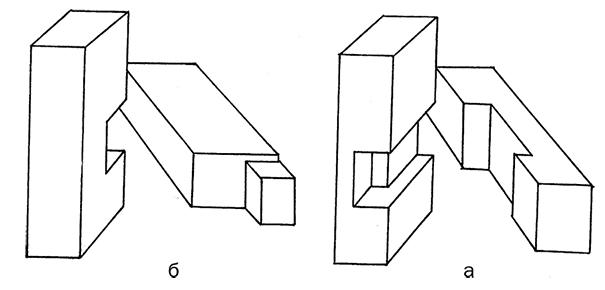

Рис. 38. Т-образное соединение деревянных деталей: а – с прямой накладкой; б – с потайным шипом

Сначала с одной стороны вырезают древесину на половину ширины заготовки, а с другой – на треть. Затем с первой стороны нужно удалить слой древесины на 1/2 . В итоге толщина сохранившейся части будет составлять 1/4 общей толщины заготовки.

С той стороны детали, где срез древесины был сделан на треть, нужно сделать паз таким образом, чтобы толщина оставшейся нетронутой части бруса была равна половине общей толщины детали.

Т-образное соединение деревянных деталей с прямой накладкой представляет собой один из наиболее прочных и надежных способов фиксации. Дополнительно усилить его можно лишь, воспользовавшись специальным клеем.

Применение гвоздей в данном случае недопустимо, поскольку велика вероятность повреждения ступеней накладки.

Врубка в лапу

Врубка в лапу – данный тип соединения деревянных деталей обычно используют при строительстве колодцев, а также душей и туалетов. Такое крепление является наиболее прочным, лишь в некоторых случаях требуется дополнительное усиление его накладками.

Выполняют подобное крепление так. Прежде всего нужно обтесать бревно с одного конца так, чтобы получить куб. Далее стороны последнего следует разделить на восемь равных частей. Работая с торцевой стороны, нужно обтесать куб таким образом, чтобы получить трапецию, одно основание которой было бы равно 4 частям, а второе – 6 частям. Движения при этом следует направлять вдоль волокон древесины. Полученная лапа должна иметь трапециевидную форму и сужаться в направлении к середине бревна. В результате получается сруб (рис. 39).

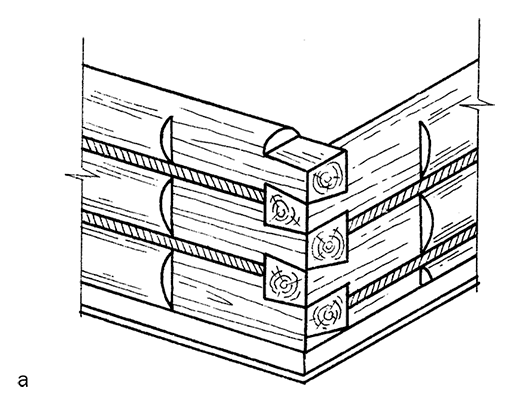

Рис. 39. Врубка в лапу: а – схема соединения

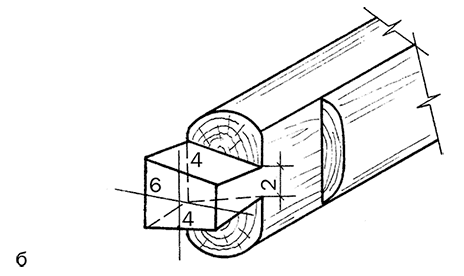

Рис. 39 (продолжение). Врубка в лапу: б – вырубка лапы

Возведение внешних стен душа и туалета

Внешними стенами для душа и туалета из древесины чаще всего служат срубы. Для их возведения рекомендуется выбрать хвойные породы деревьев: ель или сосну. Такая древесина включает смолы, которые предохраняют ее от пересыхания и воздействия влаги.

При устройстве внешних стен прежде всего необходимо подготовить бревна. Для этого выполняют прием врубка в лапу или угловая врубка. Однако уложенные после такой обработки бревна не позволят создать прочную и устойчивую конструкцию. Следовательно, нужно дополнительно укрепить ее. С этими целями рекомендуется устраивать венец, составленный из четырех бревен.

Поверх фундамента кладут окладной венец, собранный из тяжелых дубовых бревен. Для того чтобы такой венец был надежным, его нужно обтесать с обратной, нижней, стороны, затем выложить гидроизолирующим слоем – толем или рубероидом, после чего необходимо положить доски, обработанные битумом, постелить стекловату, войлок или паклю, предварительно пропитанную смолой. Только после этого кладут бревна, постепенно выстраивая стену.

Для того чтобы добиться надежного соединения венцов, следует с нижней стороны каждого бревна сделать паз полукруглой формы. По завершении возведения стены образовавшиеся между ними щели необходимо заделать мхом или паклей, ранее обработанной смолой. Мох и пакля в данном случае будут служить еще и в качестве теплоизоляции.

В целях укрепления душа и туалета, сделанных из бревен, рекомендуется использовать нагели. Их следует располагать в шахматном порядке с интервалом в 150–200 мм (рис. 40).

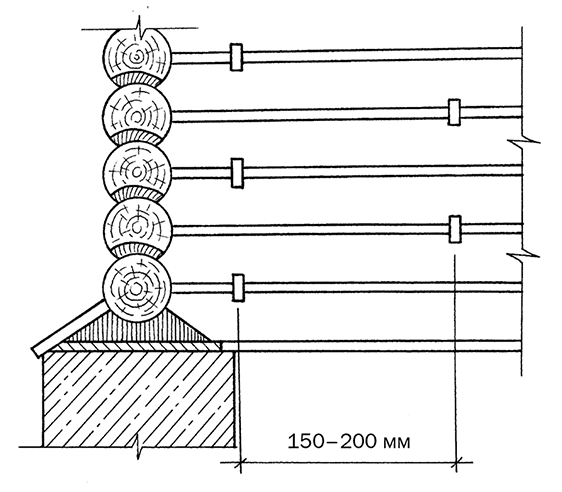

Рис. 40. Установка нагелей в срубе

После завершения возведения сруба следует положить дополнительные 1–2 ряда бревен, покрыть их слоем рубероида и досками.

В процессе укладки бревен сруба душа или туалета следует оставлять проемы для установки в дальнейшем дверных и оконных блоков. Опытные мастера советуют делать их несколько большего размера вследствие того, что после усадки сооружения они станут меньше. На время усадки проемы можно заделать ветошью, стекловатой или заколотить досками.

По истечении срока усадки нужно повторить заделку щелей, образовавшихся между отдельными бревнами. Паклей или мхом нужно заполнить пустоты как с внутренней, так и с внешней стороны сруба. Далее необходимо устроить на окладном венце водоотвод. Лучше всего с этими целями применить листы оцинкованного железа.

Возведение внутренних стен душа

Для возведения внутренних стен душа обычно применяют доски, имеющие большую толщину, или брусья. Внутренние стены ставят одновременно с выполнением сруба. Делают это так. После завершения кладки венца следует отметить местоположение точек пересечения внутренних и наружных стен.
