Рис. 55. Укладка пазовой штампованной черепицы: 1 – обрешетина карниза; 2 – стропило; 3 – нижний черепок; 4 – верхний черепок; 5 – продольный стык

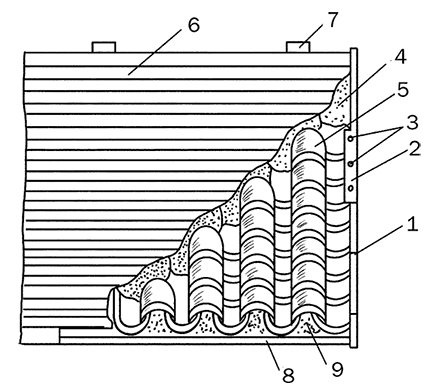

Рис. 56. Укладка желобчатой черепицы: 1 – ветровая доска; 2 – прижимная планка; 3 – гвозди; 4 – слой раствора; 5 – черепица; 6 – сплошной дощатый настил; 7 – стропило; 8 – уравнивающая рейка; 9 – заполнитель

Под желобчатую черепицу, в отличие от предыдущих видов, устраивают сплошную обрешетку, поскольку в качестве крепежа используется известковый раствор в смеси с волокнистыми материалами. Можно также заменить его глиняным раствором с резаной соломой. Толщина такого слоя не должна превышать 10–12 мм. Зазоры между основанием и черепицей заделывают битыми черепками или кирпичным боем.

Желобчатая черепица кладется слева направо, причем суженный край всегда должен быть направлен вниз. В результате элементы верхнего ряда надеваются на нижние.

Особое внимание следует уделить правильному оформлению конька. Для этого, используя цементно-известковый раствор, укладывают коньковую черепицу, перекрывая каждым последующим элементом предыдущий на 50 мм. Благодаря пазовому ободку они плотно цеп ляются друг за друга. Помимо этого, нечетные элементы дополнительно фиксируют проволокой, наматывая ее на гвозди, вбитые в обрешетку.

Коньковую черепицу укладывают в том же направлении, что и черепицу на скатах, то есть слева направо или наоборот. Если крыша имеет более сложную конфигурацию, тогда на ребрах черепицу кладут снизу вверх.

Наиболее приемлемой конструкцией крыши под черепицу является двухскатная, поскольку при большом количестве ребер и разжелобков работа усложняется, а водонепроницаемость кровли снижается. Хотя следует признать, что в настоящее время в продаже имеется большое количество доборных элементов, которые облегчают дело.

Недостатков керамической черепицы лишена кровля из металлочерепицы, при этом она достаточно декоративна. Поскольку 1 м² металлочерепицы весит не более 6 кг, усиливать под нее конструкцию крыши не надо. Еще одним плюсом является то, что фирмы, реализующие материал, отрежут лист именно такой формы и такого размера, как это необходимо для вашей крыши, благодаря чему отходы практически отсутствуют, а подгонка не требуется. Следовательно, монтаж не отнимает много времени. Длина листа металлочерепицы равняется сумме длины ската с длиной карниза. Лист крепят к обрешетке таким образом, чтобы край оказался ниже карниза на 40 мм, благодаря чему на коньке образуется вентиляционный зазор.

Обрешетка под металлочерепицу не бывает сплошной и выполняется с шагом, соответствующим размеру рисунка на листе. Но доска, выступающая на карниз, должна быть толще остальных примерно на 15 мм.

Укладку металлочерепицы начинают снизу, с карнизных планок, которые фиксируют оцинкованными гвоздями (шурупами) с шагом в 300 мм. Листы укладывают с нахлестом, величина которого составляет 100 мм.

Для отрезания листов, если возникнет такая необходимость, используют ножницы по металлу или болгарку.

На двухскатной крыше листы кладут, начиная с торца. При этом капиллярная канавка каждого из них накрывается следующим листом. В зависимости от производителя капиллярные канавки на металлочерепице бывают разными. Но функция у них одна – сбрасывать влагу, капиллярно собирающуюся на краю листа, на карниз.

Направление работы значения не имеет, поэтому можно перемещаться слева направо или в обратную сторону. Сначала край листа укладывают на карнизную планку и закрепляют 1 гвоздем на коньке. Прихватив таким образом несколько листов, их фиксируют окончательно. После укладки листов основного покрытия устанавливают конек, имеющий форму желоба (рис. 57). Ендовы выполняют из оцинкованной стали.

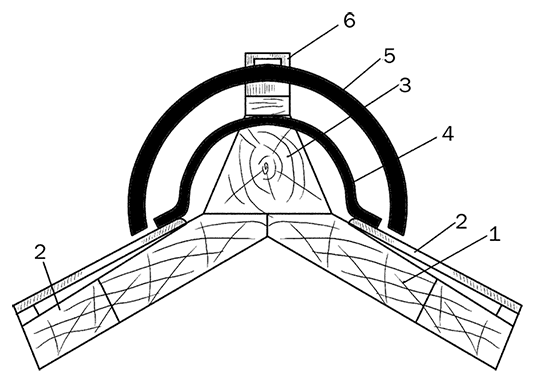

Рис. 57. Установка конька на металлочерепичной крыше: 1 – стропильные ноги; 2 – лист металлочерепицы; 3 – коньковый брус; 4 – рубероид; 5 – конек; 6 – скоба

Кроме листов основного покрытия, имеется различный дополнительный материал в виде коньковых, карнизных планок, уплотнений, водосточных систем и пр.

Чтобы кровля из профнастила максимально хорошо выполняла свои функции, она должна быть правильно уложена. Листы размещают с напуском по боковым кромкам (50–120 мм) и продольным сторонам (120–200 мм). К стропилам их прикрепляют винтовыми гвоздями, снабженными пластиковыми колпачками и резиновыми шайбами, которые обеспечивают герметичность отверстий. Обрешетка устраивается в соответствии с размерами листов и с учетом припусков. Если листы не отличаются большим размерами, их не раскраивают, а укладывают целиком. Отверстия под крепеж просверливают дрелью, а разрезать листы можно либо ножницами по металлу, либо болгаркой.

Для конька предусмотрены профилированные колпаки из оцинкованной стали, которые крепят специальными болтами (шурупами). Коньки имеют полукруглую форму. Отверстия под крепеж выполняют с зазором, который предназначен для компенсации температурных деформаций. Для уплотнения под гайки болтов кладут резиновые шайбы, а сами болты накрывают пластиковыми колпачками.

В заключение немного о кровле из рулонных материалов. Традиционно с этой целью использовали толь и рубероид. Но в настоящее время строительная индустрия предложила усовершенствованный материал на основе стеклоткани или стеклохолста и полиэфирных материалов, которые условно объединяются в группу под названием «мягкая кровля» (рис. 58).

Если толь и рубероид раньше укладывали по разогретой битумной мастике, то новые материалы нагреваются сами газовой горелкой, в результате чего битумное или полимернобитумное вяжущее становится мягким, а раскрученный рулон приклеивается к основанию.

Подобный материал выпускается в виде плиток размером 1000 x 340 мм при толщине 3–5 мм. Покрытие достаточно легкое: 1 м² может весить 9–12,5 кг. Благодаря необычайной гибкости для него даже не требуются дополнительные коньковые и иные элементы, так как все они изготавливаются непосредственно из плитки. Еще одним плюсом является то, что такой материал может быть уложен на крышу любой сложности.

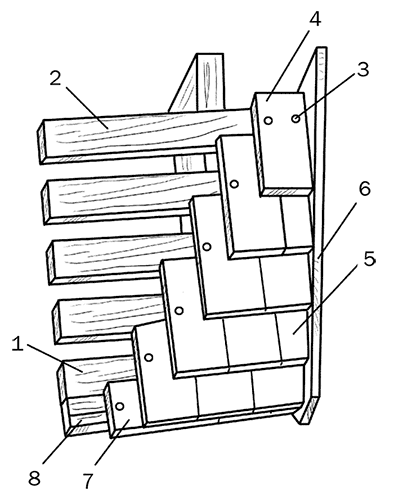

Рис. 58. Выполнение мягкой кровли: 1 – карнизный настил; 2 – обрешетка; 3 – гвоздь; 4 – стандартная плитка; 5 – суженная плитка; 6 – ветровая доска; 7 – укороченная плитка; 8 – уравнивающая рейка

Плитки укладывают внахлест и фиксируют оцинкованными гвоздями, шляпка у которых специально сделана большой. На нижней стороне плиток имеется клеящая полоса, которая и обеспечивает фиксацию материала в условиях высоких температур. При пониженной температуре воздуха его просто разогревают горелкой.

Стальные листы при устройстве кровли кладут на деревянную обрешетку, выполненную из брусьев, сечение которых равно 50 x 50 мм. Их нужно укладывать поверх стропил с интервалом не менее 270 мм.

Перед началом кровельных работ следует должным образом подготовить металлические листы. Для этого лучше всего воспользоваться специальным приспособлением, хорошо известным старым мастерам, а именно – разметочным столом. Параметры такого стола следующие: 1 x 1,5 м. С длинной стороны разметочного стола необходимо зафиксировать уголок, выполненный из стали. С его помощью будет удобнее формировать фальцы стальных листов. Кроме того, он нужен и для сборки отдельных металлических листов в большие полотна – картины. Таким образом, изготовление листов и картин можно назвать первичным этапом кровельных работ с использованием стальных листов.
