Правила безопасности при эксплуатации электроустановок в вопросах и ответах. Пособие для изучения и подготовки к проверке знаний

Экраны типа фольги заземляются только в местах концевой разделки кабелей в помещении релейного щита. При заземлении металлических экранов с двух сторон выполняется их проверка на термическую стойкость при КЗ в сети напряжением 110 кВ и выше (3.4.34).

Металлические корпуса коробов, в которых прокладываются кабели для микроэлектронных (микропроцессорных) устройств в ОРУ (ЗРУ) и в помещениях релейных щитов, заземляются по концам и в промежуточных точках с шагом 5-10 м (3.4.35).

Глава 3.5. АВТОМАТИЗИРОВАННОЕ УПРАВЛЕНИЕ

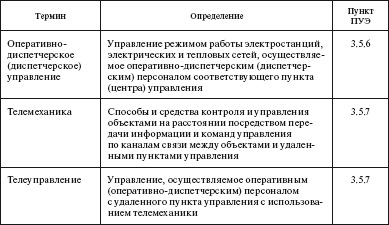

Термины и определения

Окончание табл.

Область применения

Вопрос. На какие системы управления распространяется настоящая глава Правил?

Ответ. Распространяется на автоматизированное управление электроустановками, осуществляемое при оперативном и диспетчерском управлении как электроэнергетическими объектами, так и электрическими сетями, энергосистемами.

Организация управления электроустановками

Вопрос. Как организовывается управление электроустановками?

Ответ. Организовывается как автоматизированное или автоматическое.

Неавтоматизированное управление допускается для низковольтных электроустановок, а для высоковольтных может использоваться либо в качестве резервного, либо при невозможности установки необходимых средств автоматизации (3.5.8).

Вопрос. Какие элементы ТОУ являются управляемыми?

Ответ. Управляемыми элементами являются коммутационные аппараты и задающие устройства систем автоматического регулирования.

Управление коммутационными аппаратами и другими управляемыми элементами ТОУ осуществляется с рабочего места, оборудованного для формирования и выдачи оперативных команд в схему управления.

Предусматривается также возможность оперативного управления электроустановками непосредственно с места установки их органов управления.

В устройствах и программах автоматического управления коммутационными аппаратами и другими управляемыми элементами ТОУ предусматривается возможность перехода на режим автоматизированного управления (3.5.9).

Вопрос. Каковы общие требования к техническим средствам управления?

Ответ. Общими являются следующие требования.

Выбор технических средств управления и построение из них систем управления осуществляется с учетом требуемой надежности управления. Наивысшие требования предъявляются к функциям реализации управляющих воздействий (при этом предусматриваются меры по исключению выдачи ложных команд на органы управления ТОУ), а также аварийной и предупредительной сигнализации.

Для технических средств управления обеспечивается непрерывное бесперебойное электропитание. Состав устройств, требующих организации системы бесперебойного электропитания, ее структура и технические характеристики определяются с учетом указаний изготовителей технических средств.

На энергообъектах применяются технические средства управления, удовлетворяющие требованиям по ЭМС устройств РЗиА, связи и телемеханики.

Программные средства, используемые для управления ТОУ, снабжаются специальными компонентами для обеспечения защиты программ и данных от несанкционированного доступа, вирусов, «зависания» при сбоях. Обеспечивается также возможность перезапуска программ после сбоев и перерывов в работе без потери технологической информации (3.5.10).

Вопрос. Какие группы технологических объектов выделяются при организации управления?

Ответ. Выделяются четыре группы ТОУ:

объекты без постоянного дежурного оперативного персонала, находящиеся в оперативном ведении диспетчеров предприятия или района электрических сетей: подстанции 6-35 кВ и 110 кВ, а также подстанции 220 кВ, работающие преимущественно на местные электрические сети и слабо влияющие на режимы сетей высшего напряжения;

подстанции, телеуправляемые с диспетчерского пункта предприятия (или района) электрической сети, диспетчерского пункта энергосистемы (в отдельных случаях) или с другой подстанции;

системообразующие объекты, управление которыми осуществляется с участием постоянного дежурного оперативного персонала: электростанции, подстанции 220 кВ и выше с несколькими питающими напряжениями и сложной схемой первичных соединений, подстанции 110 кВ, питающие распределительные подстанции низшего класса напряжений;

электрические сети и энергосистемы в целом, управление которыми осуществляется персоналом соответствующего диспетчерского пункта (3.5.11).

Вопрос. Каким персоналом осуществляется управление объектами первой группы?

Ответ. Осуществляется персоналом оперативно-выездных бригад или вызванным «дежурным на дому» с использованием технических средств, обеспечивающих, как правило:

местное управление коммутационными аппаратами и другими управляемыми элементами;

регистрацию и передачу информации о несанкционированных отключениях и технологических нарушениях на объекте к месту расположения обслуживающего персонала.

На подстанциях с достаточно большим числом присоединений рекомендуется оборудовать оперативный пункт управления, с которого осуществляется дистанционное управление выключателями сетевого уровня (35 кВ и выше), а также выключателями вводов и секционными выключателями напряжения 6-10 кВ.

На не оборудованных оперативным пунктом управления подстанциях или РУ 10 кВ и ниже управление осуществляется с помощью командных элементов, устанавливаемых в приборном отсеке (шкафу) ячейки выключателя, куда выводится необходимая информация (3.5.12).

Вопрос. С помощью каких средств осуществляется управление подстанциями второй группы?

Ответ. Осуществляется с помощью средств телемеханики, обеспечивающих, как правило:

контроль текущего режима и состояния главной схемы подстанции и схемы СН;

обобщенную сигнализацию: работы устройств РЗиА, ПА; недопустимого отклонения режимных параметров; неисправностей оборудования;

телеуправление коммутационными аппаратами питающих и отходящих присоединений главной схемы (3.5.13).
