Каналообразующая аппаратура для систем РЗ и ПА размещается, как правило, в помещении релейного щита (3.6.50).
Вопрос. Какие возможности обеспечиваются при размещении аппаратуры и коммутационных станций в помещениях?
Ответ. Обеспечивается:
минимальная протяженность кабелей от места их ввода в помещение до вводно-кабельного оборудования аппаратуры или коммутационной станции;
минимальная протяженность кабелей электропитания от установок питания до стоек аппаратуры связи;
минимальная протяженность станционных кабелей;
удобство эксплуатационно-технического
Вопрос. Как размещаются аппаратура связи и коммутационные станции?
Ответ. Размещаются рядами перпендикулярно главному проходу. Между рядами предусматриваются эксплуатационные проходы (3.6.52).
Электропитание устройств связи и телемеханики
Вопрос. На какие устройства распространяются настоящие указания?
Ответ. Распространяются на устройства, предназначенные для электропитания аппаратуры средств диспетчерского и технологического управления, размещаемых на электрических станциях, подстанциях и узлах диспетчерского и технологического управления.
Вопрос. Как выбираются электропитающие установки?
Ответ. Выбираются в соответствии с указаниями по проектированию электроснабжения технических средств диспетчерского и технологического управления и инструкций по проектированию электроустановок предприятий и сооружений электросвязи (3.6.55).
Вопрос. Каким может быть электропитание аппаратуры связи?
Ответ. Может быть централизованным или децентрализованным.
Централизованная система предусматривает оборудование электропитающей установки, общее для нескольких цехов, и размещается в специальных отдельных помещениях.
Децентрализованная система предусматривает оборудование электропитающей установки для каждого цеха или части аппаратуры и размещается непосредственно в помещении цеха (3.6.56).
Вопрос. По каким схемам выполняется электроснабжение устройств диспетчерского и технологического управления I категории?
Ответ. Выполняется по следующим основным схемам:
на переменном токе от установок гарантированного питания;
на постоянном токе от выпрямителей, работающих в буферном режиме с аккумуляторными батареями. Допускается размещение герметичных аккумуляторов в общем помещении с преобразовательными устройствами (3.6.58).
Вопрос. Какими устройствами автоматики комплектуются дизельные генераторы резервного электроснабжения?
Ответ. Комплектуются устройствами автоматики, обеспечивающими их запуск не более чем за 1 мин, поддержание напряжения и частоты на выходе в заданных пределах и возможность дистанционного пуска и останова агрегата с рабочего места дежурного персонала (3.6.59).
Обеспечение электромагнитной совместимости устройств связи и телемеханики
Вопрос. Как выполняются устройства связи и телемеханики?
Ответ. Выполняются помехозащищенными со степенью, достаточной для обеспечения их надежной работы как в нормальных, так и аварийных режимах работы электроустановки (энергосистемы). Устройства связи
и телемеханики проходят испытания по ЭМС согласно государственным стандартам и другим нормативным документам (3.6.61).Вопрос. В каком месте заземляются металлические оболочки и броня кабелей связи и телемеханики?
Ответ. Заземляются при вводе в здание в соответствии с методическими и руководящими документами (3.6.63).
Вопрос. В каких местах заземляются металлические корпуса коробов, используемые для прокладки кабелей в ОРУ и в помещении релейного щита или оперативного пункта управления?
Ответ. Заземляются по концам и в промежуточных точках с шагом 5-10 м (3.6.64).
Вопрос. От каких опасных воздействий защищаются КЛ, выходящие за пределы электрических станций и подстанций?
Ответ. Защищаются в соответствии с действующими правилами защиты устройств проводной связи, железнодорожной сигнализации и телемеханики от опасного и мешающего влияния линий электропередачи, рекомендациями по защите оптических кабелей связи с металлическими элементами от опасных влияний линий электропередачи, электрифицированных железных дорог переменного тока и энергоподстанций (3.6.66).
Глава 3.7. ТЕЛЕМЕХАНИКА

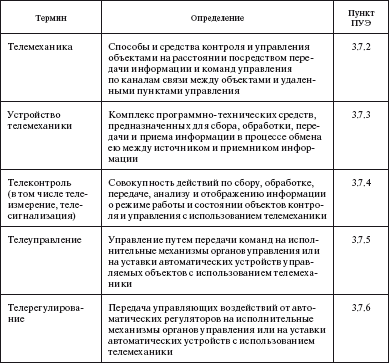

Термины и определения
Область применения
Вопрос. На какие устройства распространяется настоящая глава Правил?
Ответ. Распространяется на устройства телемеханики, используемые для контроля и управления электростанциями, электрическими сетями и энергосистемами (3.7.1).
Общие указания
Вопрос. Для каких целей применяется телемеханика?
Ответ. Применяется для оперативно-диспетчерского контроля и управления территориально рассредоточенными электроустановками, связанными общим режимом работы, а также для автоматического регулирования и управления энергообъектами, энергосистемами и электрическими сетями с целью повышения надежности, оптимизации режимов и производственных процессов, ускорения ликвидации нарушений и аварий, повышения экономичности и надежности работы электроустановок, улучшения качества вырабатываемой энергии, снижения численности эксплуатационного персонала и отказа от постоянного дежурства персонала (3.7.7).
Вопрос. Каковы рабочие функции устройств телемеханики?
Ответ. Передают с энергетических объектов в необходимом объеме данные телеконтроля (в том числе телеизмерений и телесигнализации) на пункты управления, а также передают от пунктов управления к объектным устройствам сигналы управления (или регулирования) с необходимой скоростью и достоверностью (3.7.8).
Вопрос. Где устанавливаются и как используются устройства телемеханики для контроля и управления (регулирования) в энергосистемах и электрических сетях?
