Правила устройства электроустановок в вопросах и ответах. Пособие для изучения и подготовки к проверке знаний. Разделы 1, 6, 7

Электроустановочные устройства

Вопрос 508. На какие электроустановочные устройства распространяются требования настоящих Правил?

Ответ. Распространяются на устройства (выключатели, переключатели и штепсельные розетки) для номинального тока до 16 А и напряжения до 250 В, а также на штепсельные соединения с защитным контактом для номинального тока до 63 А и напряжения до 380 В.

Вопрос 509. Какие требования предъявляются к штепсельным розеткам для переносных электроприемников с частями, подлежащими защитному заземлению?

Ответ. Они должны быть снабжены защитным контактом для присоединения PE-проводника. При этом конструкция розетки должна исключать возможность использования токоведущих контактов в качестве контактов, предназначенных для защитного заземления.

Вопрос 510. В какой момент должно устанавливаться соединение между заземляющими контактами вилки и розетки?

Ответ. Должно устанавливаться до того, как войдут в соприкосновение токоведущие контакты; порядок отключения должен быть обратным. Заземляющие контакты штепсельных розеток и вилок должны быть электрически соединены с их корпусами, если корпуса выполнены из токопроводящих материалов.

Вопрос 511. Как должны быть выполнены вилки штепсельных соединителей?

Ответ. Должны быть выполнены таким образом, чтобы их нельзя было включать в розетки с более высоким номинальным напряжением, чем номинальное напряжение вилки. Конструкция розеток и вилок не должна допускать включения в розетку только одного полюса двухполюсной вилки, а также одного или двух полюсов трехполюсной вилки.

Вопрос 512. Какие выключатели могут использоваться в трех– или двухпроводных однофазных линиях сетей с заземленной нейтралью?

Ответ. Могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные; при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

Вопрос 513. Какие выключатели должны устанавливаться в трех– или двухпроводных групповых линиях сетей с изолированной нейтралью или без изолированной нейтрали при напряжении выше 50 В, а также в трех– или двухпроводных двухфазных групповых линиях в сети 220/127 В с заземленной нейтралью в помещениях с повышенной опасностью и особо опасных?

Ответ. Должны устанавливаться двухполюсные выключатели.

Вопрос 514. Где должны устанавливаться штепсельные розетки?

Ответ. Должны устанавливаться:

в производственных помещениях, как правило, на высоте 0,8–1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м;

в административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (или на) специально приспособленных для этого плинтусах, выполненных из несгораемых материалов;

в школах и детских учреждениях (в помещениях для пребывания детей) на высоте 1,8 м.

Вопрос 515. Где должны устанавливаться выключатели для светильников общего освещения?

Ответ. Должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах, в помещениях для пребывания детей – на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.

7. ЭЛЕКТРООБОРУДОВАНИЕ СПЕЦИАЛЬНЫХ УСТАНОВОК

7.1. Электроустановки жилых, общественных, административных и бытовых зданий

Область применения, определения

Вопрос 516. На какие электроустановки не распространяются требования настоящего раздела ПУЭ?

Ответ. Не распространяются на специальные электроустановки в лечебно-профилактических учреждениях, учреждениях науки и научного обслуживания, на системы диспетчеризации и связи, а также на электроустановки, которые по своему характеру должны быть отнесены к электроустановкам промышленных предприятий (мастерские, котельные, тепловые пункты, насосные, фабрики-прачечные, фабрики-химчистки и т. п.).

Вопрос 517. Какие термины и определения относятся к настоящему разделу Правил?

Ответ. Относятся термины и определения, приведенные в табл. 7.1.1.

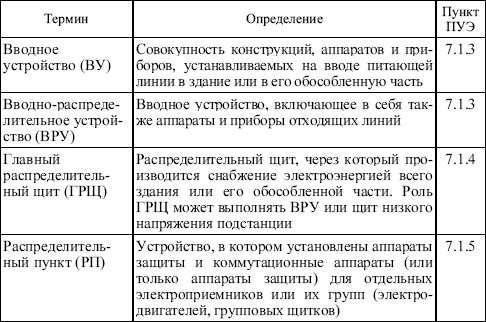

Таблица 7.1.1

Термины и определения электроустановок жилых, общественных, административных и бытовых зданий

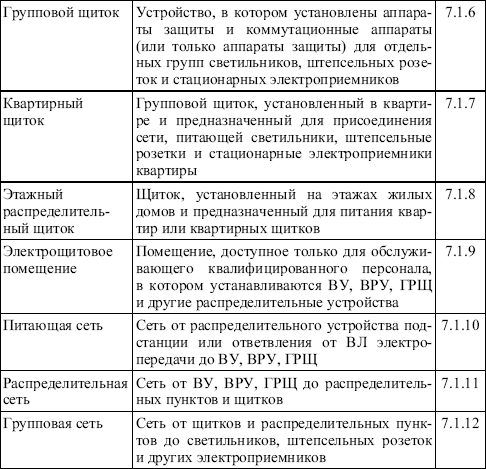

Окончание табл. 7.1.1

Общие требования. Электроснабжение

Вопрос 518. От какой сети должно выполняться питание электроприемников?

Ответ. Должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S. При реконструкции сети жилых и общественных зданий, имеющих напряжение сети 220/127 или 3x220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления TN-S или TN-C-S.

Вопрос 519. На питание каких электроприемников должны быть рассчитаны электрические сети зданий?

Ответ. Должны быть рассчитаны на питание освещения рекламного, витрин, фасадов, иллюминационного, наружного, противопожарных устройств, систем диспетчеризации, локальных телевизионных сетей, световых указателей пожарных гидрантов и других знаков безопасности, звонковой и другой сигнализации, огней светового ограждения и др., в соответствии с заданием на проектирование.

Вопрос 520. Что допускается при питании однофазных потребителей зданий от многофазной распределительной сети?

Ответ. Допускается для разных групп однофазных потребителей иметь общие N и PE-проводники (пятипроводная сеть), проложенные непосредственно от ВРУ. Объединение N и PE-проводников (четырехпроводная сеть с PEN-проводником) не допускается.

Вопрос 521. Что рекомендуется предусматривать при питании однофазных потребителей от многофазной питающей сети ответвлениями от ВЛ, когда PEN-проводник ВЛ является общим для групп однофазных потребителей, питающихся от разных фаз?
