Правила устройства электроустановок в вопросах и ответах. Пособие для изучения и подготовки к проверке знаний. Разделы 1, 6, 7

Ответ. Рекомендуется предусматривать защитное отключение потребителей при превышении напряжения выше допустимого, возникающего из-за несимметрии нагрузки при обрыве PEN-проводника. Отключение должно производиться на вводе в здание, например, воздействием на независимый расцепитель вводного автоматического выключателя посредством реле максимального напряжения, при этом должны отключаться как фазный (L), так и нулевой рабочий (N) проводники.

Вопрос 522. Что запрещается иметь во всех случаях в цепях РЕ и PEN-проводников?

Ответ. Запрещается иметь коммутирующие контактные и бесконтактные элементы. Допускаются соединения, которые могут быть разобраны при помощи инструмента, а также специально предназначенные для этих целей соединители.

Вводные устройства, распределительные щиты, распределительные пункты, групповые щитки

Вопрос 523. Что должно быть установлено на вводе в здание?

Ответ. Должно быть установлено ВУ или ВРУ. В здании может устанавливаться одно или несколько ВУ или ВРУ.

Вопрос 524. Что рекомендуется устанавливать в здании при наличии нескольких обособленных в хозяйственном отношении потребителей?

Ответ. Рекомендуется устанавливать у каждого из них самостоятельное ВУ или ВРУ. От ВРУ допускается также питание потребителей, расположенных в других зданиях, при условии, что эти потребители связаны функционально.

Вопрос 525. В каких случаях ВУ или ВРУ на вводах в здание могут не устанавливаться?

Ответ. Могут не устанавливаться при ответвлениях от ВЛ с расчетным током до 25 А, если расстояние от ответвления до группового щитка, выполняющего в этом случае функции ВУ, не более трех метров. Данный участок сети должен выполняться гибким медным кабелем с сечением жил не менее 4 мм², не распространяющим горение, проложенным в стальной трубе.

Вопрос 526. Что не допускается устанавливать перед вводами в здание?

Ответ. Не допускается устанавливать дополнительные кабельные ящики для разделения сферы обслуживания наружных питающих сетей и сетей внутри здания. Такое разделение должно быть выполнено во ВРУ или ГРЩ.

Вопрос 527. В каких местах должны устанавливаться аппараты управления?

Ответ. Должны устанавливаться на вводе питающих линий в ВУ, ВРУ, ГРЩ. На отходящих линиях аппараты управления могут быть установлены либо на каждой линии, либо быть общими для нескольких линий.

Вопрос 528. Где должны устанавливаться ВУ, ВРУ, ГРЩ, РП и групповые щитки при их размещении вне электрощитовых помещений?

Ответ. Они должны устанавливаться в удобных и доступных для обслуживания местах, в шкафах со степенью защиты оболочки не ниже IР31. Расстояние от трубопроводов (водопровод, отопление, канализация, внутренние водостоки), газопроводов и газовых счетчиков до места установки должно быть не менее 1 м.

Вопрос 529. В какую сторону должны открываться двери электрощитовых помещений?

Ответ. Должны открываться наружу.

Вопрос 530. Какие требования предъявляются к помещениям, в которых установлены ВРУ, ГРЩ?

Ответ. Они должны иметь естественную вентиляцию, электрическое освещение и температура в них не должна быть ниже +5 °C. Электрические цепи в пределах ВУ, ВРУ, ГРЩ, распределительных пунктов, групповых щитков следует выполнять проводами с медными жилами.

Электропроводки и кабельные линии

Вопрос 531. С учетом каких факторов должны выполняться внутренние электропроводки?

Ответ. Должны выполняться с учетом следующего:

электроустановки разных организаций, обособленных в административно-хозяйственном отношении, расположенные в одном здании, могут быть присоединены ответвлениями к общей питающей линии или питаться отдельными линиями от ВРУ или ГРЩ;

к одной линии разрешается присоединять несколько стояков. На ответвлениях к каждому стояку, питающему квартиры жилых домов, имеющих более пяти этажей, следует устанавливать аппарат управления, совмещенный с аппаратом защиты;

в жилых зданиях светильники лестничных клеток, вестибюлей, холлов, поэтажных коридоров и других внутридомовых помещений вне квартир должны питаться по самостоятельным линиям от ВРУ или от отдельных групповых щитков, питаемых от ВРУ Присоединение этих светильников к этажным и квартирным щиткам не допускается;

для лестничных клеток и коридоров, имеющих естественное освещение, рекомендуется предусматривать автоматическое управление электрическим освещением в зависимости от освещенности, создаваемой естественным фоном;

питание электроустановок нежилого фонда рекомендуется выполнить отдельными линиями.

Вопрос 532. Какие следует применять питающие кабели и провода?

Ответ. В зданиях следует применять кабели и провода с медными жилами. Питающие и распределительные сети, как правило, должны выполняться кабелями и проводами с алюминиевыми жилами, если их расчетное сечение равно 16 мм² и более.

Питание отдельных электроприемников, относящихся к инженерному оборудованию (насосы, вентиляторы, калориферы, установки кондиционирования воздуха и т. п.) может выполняться проводами или кабелем с алюминиевыми жилами сечением не менее 2,5 мм².

Вопрос 533. Какое должно быть сечение медных проводников в жилых зданиях?

Ответ. Должно соответствовать расчетным значениям, но быть не менее указанных в табл. 7.1.2.

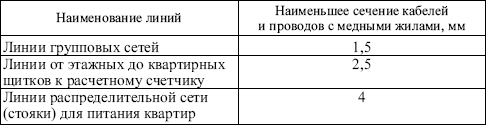

Таблица 7.1.2

Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях

Вопрос 534. Как должны выполняться линии групповой сети во всех зданиях, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников?
