Приемы создания интерьеров различных стилей

Сплайн не должен самопересекаться. Форма линии не должна образовывать каких-либо петель и "восьмерок". Не забывайте об этом при создании сплайна Line (Линия).

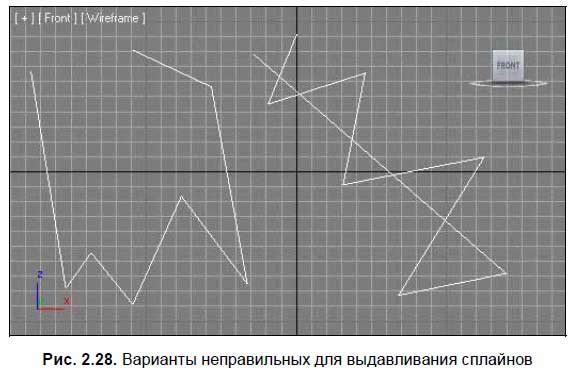

На рис. 2.28 показаны образцы неправильных для выдавливания форм сплайнов.

Итак, на примере модификатора Extrude (Выдавливание), мы рассмотрели общий порядок работы с модификаторами. В дальнейшем нам часто понадобятся модификаторы для создания или изменения различных форм.

Создание стен методом выдавливания

Рассмотрев всю необходимую теоретическую часть, перейдем к созданию формы стен помещения при помощи сплайнов и модификатора выдавливания.

1. Удалите все лишние объекты в сцене, убедитесь, что система единиц измерения и шаг сетки настроены правильно.

2. В окне проекций Top (Вид сверху) создайте сплайн Rectangle (Прямоугольник) произвольных размеров. Перейдите к параметрам созданного сплайна и задайте следующие значения: Length (Длина) — 400 см, Width (Ширина) — 500 см, Corner Radius (Радиус углов) — 0.

3. При помощи манипулятора движения и окна точного ввода значений координат, установите данный сплайн в точку X — 250, Y — 200, Z — 0. Таким образом, мы создали прямоугольный сплайн 500x400 см и поместили его в правую верхнюю четверть плоскости координат.

4. Данный прямоугольник — это план внутренней части помещения. Разумеется, мы не будем его сразу же выдавливать, т. к. это привело бы к созданию обыкновенного параллелепипеда, а не полого помещения. Чтобы при выдавливании создавались стены, необходимо задать внешнюю окантовку сплайна, сделать его двойным. Для этого существует специальный инструмент — Outline (Окантовка). Но прежде чем мы сможем обратиться к нему, понадобится перевести сплайн в тип редактируемых сплайнов, потому что этот инструмент может быть применен лишь в отношении подобъекта Spline (Сплайн). Работа с подобъектами возможна лишь в отношении редактируемых сплайнов.

5. Чтобы перевести сплайн в тип редактируемых, необходимо его выделить, вызвать квадрупольное меню щелчком правой кнопки мыши и выбрать здесь пункт Convert To (Перевести в) | Convert to Editable Spline (Перевести в редактируемый сплайн). Теперь сплайн можно редактировать на уровне подобъектов.

6. Раскройте структуру сплайна в стеке модификаторов (см. рис. 2.20) и выберите подобъект Spline (Сплайн). Данный подобъект позволяет работать с простыми формами в составе комплексного сплайна. Например, сплайн Donut (Пончик) — комплексный, т. к. его форма состоит из двух окружностей. На уровне редактирования подобъекта Spline (Сплайн), мы можем редактировать эти окружности независимо друг от друга.

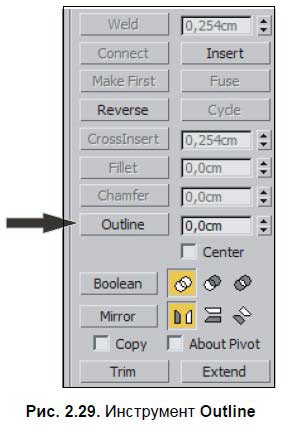

7. Далее нам понадобятся свитки с инструментами, расположенные ниже стека модификаторов. Здесь, в свитке Geometry (Геометрия) найдите и выделите инструмент Outline (Окантовка) (рис. 2.29). Данный инструмент позволяет создавать окантовку любой линии.

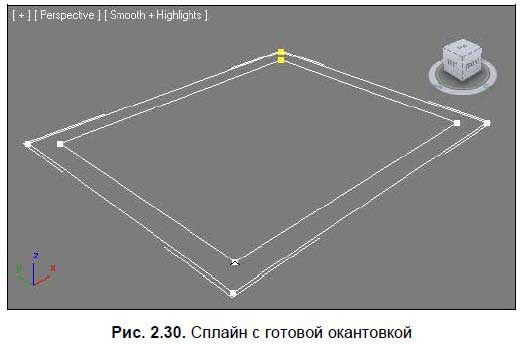

8. Выделите прямоугольную линию в сцене, чтобы она окрасилась в красный цвет. Инструмент можно применять вручную. Для этого нажмите кнопкой мыши по выделенной линии и, не отпуская кнопки, переместите курсор в сторону. Перемещая курсор, вы будете задавать расстояние от линии-оригинала до создаваемой окантовки. Отмените данное действие (при помощи кнопки Undo Scene Operation (Отменить действие в сцене) или сочетания клавиш <Ctrl>+<Z>). Вручную мы создавали окантовку лишь для наглядности. В нашем случае лучше создать окантовку с точным значением сдвига от оригинала, т. к. расстояние между линией-оригиналом и окантовкой — это толщина наших стен. Убедитесь, что окантовок у сплайна нет, выделите его и задайте значение -35 (минус 35) в поле ввода, справа от инструмента Outline (Окантовка). Созданная окантовка должна быть направлена наружу и отстоять от линии-оригинала на 35 см. Если окантовка все же направлена вовнутрь, отмените действие и повторите данный этап, используя значение не -35 (минус 35), а 35. Таким образом, должен получиться сплайн, состоящий из двух прямоугольных линий (рис. 2.30). Если у вас есть лишние окантовки, лишние прямоугольные линии, выделите и удалите их (клавиша <Delete>).

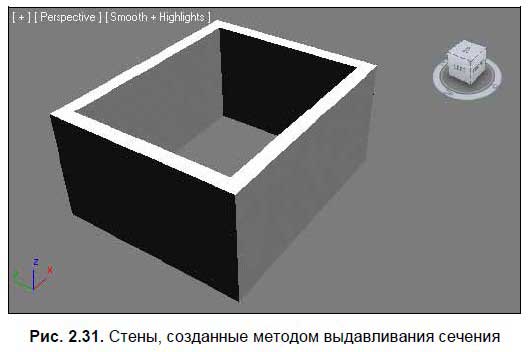

9. Выйдите из режима редактирования подобъекта Spline (Сплайн). Для этого надо повторно щелкнуть по желтой строчке с надписью Spline в стеке модификаторов. Теперь вы находитесь на стандартном уровне редактирования всей формы сразу. Раскройте список модификаторов и примените модификатор Extrude (Выдавить). Значение параметра Amount (Количество) задайте равным 270 см. Форма стен помещения готова (рис. 2.31).

10. Выделите созданные стены и в окне ввода имени объекта введите "Steni". Это позволит в дальнейшем отыскать при необходимости модель стен в общем списке моделей (например, при использовании средств Select by Name (Выделить по имени)) и т. д.

Таким образом, мы создали стены методом выдавливания сечения. Вероятно, данный метод показался вам сложным, но использовать необходимо именно его, т. к. он универсальный: позволяет рисовать стены абсолютно произвольной формы. Готовую сцену со стенами, созданными методом выдавливания сечения, вы можете найти в файле Steni_extrude.max в папке Primeri_Scen\Glava_2 на компакт-диске. Обобщая данный метод, выделяю основные действия по его применению:

1. Создание исходного сплайна, форма которого совпадает с внутренними контурами будущего помещения. Это может быть сплайн Rectangle (Прямоугольник) (как в нашем случае) или, например, сплайн Line (Линия), если рисуется необычное по форме помещение.

2. Перевод сплайна в тип редактируемых сплайнов. Это действие выполняется лишь в случае, если исходный сплайн — нередактируемый (т. е. не Line (Линия)). Если вы рисовали исходный сплайн линией, то данное действие выполнять не надо, линия — уже редактируемый сплайн.

3. Переход на уровень редактирования подобъекта Spline (Сплайн) и применение инструмента Outline (Окантовка) для создания окантовки, передающей толщину будущих стен.

4. Выход из режима редактирования подобъекта Spline (Сплайн) и применение модификатора Extrude (Выдавить) для создания объемной формы.

Настройка значения выдавливания при помощи параметра Amount (Количество).

5. Сохраните получившуюся сцену (File (Файл) | Save (Сохранить)). В дальнейшем мы продолжим изучение создания разных элементов интерьера на примере использования этой сцены.

Обязательно потренируйтесь созданию стен данным методом самостоятельно.

Подсказка.

Создавать более сложные помещения, имеющие необычную форму, мы будем в последующих главах, рисуя элементы интерьеров в разных стилях.

Создание пола

После модели стен обычно выполняется модель пола. Форма пола — производная от формы стен. Пол представляет собой обыкновенную плоскость, контуры которой повторяют контуры внешней линии помещения (окантовки). Я подчеркну, что пол должен распространяться именно до внешней линии стен, а не до внутренней. В противном случае, при создании дверных проемов, в районе дверного порога образуется пустота.

Пол может быть создан минимум двумя способами (разумеется, теоретически этих способов гораздо больше, я привожу лишь наиболее рациональные):

с использованием примитивов;

с использованием метода поверхностного выдавливания.

Универсальным здесь также является второй способ. Рассмотрим оба способа на практике. При их изучении, используем сцену со стенами, созданными методом выдавливания сечения.

Пол из примитивов

Создание формы пола при помощи стандартных примитивов не вызывает каких-либо трудностей. Для передачи формы достаточно создать, настроить и расположить в пространстве примитив Plane (Плоскость) или Box (Куб).
