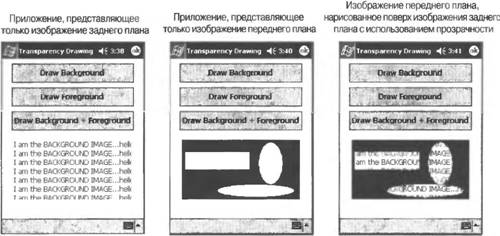

Рис. 13.11. Приложение, иллюстрирующее процесс рисования с использованием прозрачного фона

Приложение, представленное на рис. 13.11, можно создать с помощью кода, приведенного в листинге 13.5. Для создания и запуска приложения потребуется выполнить перечисленные ниже действия:

1. Запустите Visual Studio .NET (2003 или более позднюю версию) и выберите в качестве типа приложения C# Smart Device Application.

2. Выберите в качестве целевой платформы Pocket PC. (Для вас будет автоматически создан проект, и на экране появится окно конструктора форм Pocket PC.)

3. Добавьте в форму элемент управления Button (ему будет присвоено имя button1) и переименуйте его в buttonDrawBackground.

4. Дважды щелкните на кнопке в окне конструктора форм и введите для нее код функции buttonDrawBackground_Click, листинг которой приводится ниже.

5. Добавьте в форму элемент управления Button и переименуйте его в buttonDrawForeground.

6. Дважды щелкните на кнопке в окне конструктора форм и введите для нее код функции buttonDrawForeground_Click, листинг которой приводится ниже.

7. Вернитесь к форме Form1 в окне конструктора форм.

8. Добавьте в форму элемент управления Button и переименуйте его в buttonDrawBackgroundPlusForeground.

9. Дважды щелкните на кнопке в окне конструктора форм и введите для нее код функции buttonDrawBackgroundPlusForeground_Click, листинг которой приводится ниже.

10. Введите оставшуюся часть кода, приведенного в листинге ниже.

11. Вернитесь в окно конструктора форм.

12. Установите для свойства MinimizeBox формы значение false. Благодаря этому во время выполнения в верхней правой части формы появится кнопка OK, с помощью которой вы легко сможете закрыть форму и выйти из приложения. Эта возможность оказывается очень полезной при многократном тестировании приложения

13. Полученные вами результаты должны воспроизводить те, которые показаны на рис. 13.11.

Дополнительные эффекты с использованием прозрачных изображений

Выбор желтого цвета в качестве прозрачного был сделан совершенно произвольно. Точно так же в качестве прозрачного цвета можно было выбрать синий цвет и позволить скопироваться в изображении переднего плана всему, что имеет желтый цвет, а синий цвет трактовать как прозрачный. Кроме того, не сложно поменять местами битовые карты переднего и заднего планов, сделав желтые и синие прямоугольники и эллипсы задним планом, а черный и белый текст — передним; в этом случае нам потребовалось бы выбрать в качестве прозрачного черный или белый цвет, и, в зависимости от нашего решения, прозрачными были бы либо текст, либо его фон. Прозрачность — мощная штука, и ее можно с большим успехом применять в растровых изображениях самых различных видов.

Листинг 13.5. Код формы, демонстрирующий использование прозрачности

//----------------------------------------------------------------
//Размеры наших битовых образов и экранного изображения PictureBox
//----------------------------------------------------------------
const int bitmap_dx = 200;
const int bitmap_dy = 100;

//-------------------------------------------------
//Создает и прорисовывает изображение заднего плана
//-------------------------------------------------
System.Drawing.Bitmap m_backgroundBitmap;
void CreateBackground {
 if (m_backgroundBitmap == null) {
 m_backgroundBitmap =new Bitmap(bitmap_dx, bitmap_dy);
 }

 //Делаем битовую карту белой
 System.Drawing.Graphics gfx;
 gfx = System.Drawing.Graphics.FromImage(m_backgroundBitmap);
 gfx.Clear(System.Drawing.Color.White);

 //Рисуем текст черным
 System.Drawing.Brush myBrush;
 myBrush = new System.Drawing.SolidBrush(System.Drawing.Color.Black);
 for (int у = 0; у < bitmap_dy; у = у + 15) {
 gfx.DrawString("I am the BACKGROUND IMAGE...hello", this.Font, myBrush, 0, у);
 }

 //Очистить
 myBrush.Dispose;
 gfx.Dispose;
}

//-------------------------------------------------
//Создает и прорисовывает изображение заднего плана
//-------------------------------------------------
System.Drawing.Bitmap m_foregroundBitmap;
void CreateForeground {
 if (m_foregroundBitmap == null) {
 m_foregroundBitmap = new Bitmap(bitmap_dx, bitmap_dy);
 }

 //Делаем всю битовую карту синей
 System.Drawing.Graphics gfx;
 gfx = System.Drawing.Graphics.FromImage(m_foregroundBitmap);
 gfx.Clear(System.Drawing.Color.Blue);

 //Рисуем несколько фигур желтым
 System.Drawing.Brush yellowBrush;
 yellowBrush = new System.Drawing.SolidBrush(System.Drawing.Color.Yellow);
 gfx.FillEllipse(yellowBrush, 130, 4, 40, 70);
 gfx.FillRectangle(yellowBrush, 5, 20, 110, 30);
 gfx.FillEllipse(yellowBrush, 60, 75, 130, 20);

 //Очистить
 yellowBrush.Dispose;
 gfx.Dispose;
}

//-----------------------------------------------------------------
//Устанавливает размеры и местоположение PictureBox с левой стороны
