ПРИМЕЧАНИЕ
Я не случайно не упомянул про Windows 95. На сайте Microsoft отсутствует всяческое упоминание о поддержке GDI+ для этой операционной системы. Тем не менее, единственная доступная мне для тестирования машина с Windows 95 OSR2 выполнила тестовое приложение без каких-либо проблем. Но ввиду отсутствия какой-либо официальной поддержки для использования GDI+ крайне рекомендуется обновить систему хотя бы до Windows 98.
В этой статье рассматривается интерфейс к GDI+, реализованный для языка C++ – хотя уже существует реализация Microsoft для системы CLR, входящей в состав .NET, и, безусловно, вскоре усилиями
Заметим, что GDI+ (вернее, ее обертка для CLR), входящая в состав Microsoft .NET Framework SDK, является основным средством рисования в среде .NET. Однако доступная на данный момент Beta 2 имеет довольно большие отличия от реализации для C++ (не только архитектурные, но и чисто внешние, например, различающиеся имена некоторых классов). Я постараюсь коротко описать эти отличия в конце статьи.
Набор заголовочных файлов (headers) и библиотека импорта GdiPlus.lib, необходимые для сборки демонстрационных приложений, входят в состав последнего Platform SDK. Те, кто до сих пор не обновил идущий с Visual Studio 6.0 Platform SDK образца 1998 года, могут загрузить его с сайта Microsoft по адресу:
http://www.microsoft.com/msdownload/platformsdk/sdkupdate/
Минимальный компонент, в состав которого входит GDI+, называется Windows Core SDK и имеет размер около 230 мегабайт.
ПРИМЕЧАНИЕ
Я понимаю, что для многих читателей, имеющих доступ в Интернет через домашний модем, предложение скачать дистрибутив такого размера прозвучит как насмешка. В качестве крайней временной меры можно раздобыть только набор заголовочных файлов GdiPlus*.h, BaseTsd.h и библиотеку импорта GdiPlus.Lib из нового Platform SDK. Но гарантировать работоспособность такого решения во всех ситуациях я не возьмусь. Да и в любом случае, обновить Platform SDK необходимо. Возможно, вам удастся найти его на CD-ROM.
На момент написания этих строк доступна версия Platform SDK за август 2001 г.
Демонстрационные примеры будут в подавляющем большинстве написаны с использованием Windows API, что позволит сосредоточиться на использовании GDI+. Но вы без труда сможете подключить эту библиотеку к своим MFC– или WTL-приложениям. Иногда я также буду приводить соответствующий пример на C# для WinForms.
Типичное рабочее место программиста на C++, как правило, включает в себя стену, на которой гордо красуется Диаграмма классов (неважно каких). Теперь рядом можно наклеить еще один плакат.

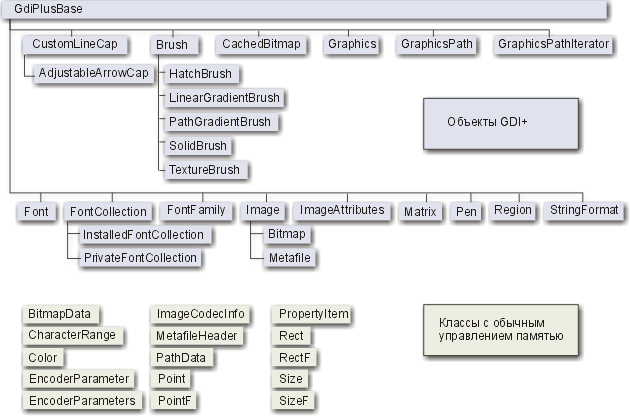

Ниже приведена иерархия классов GDI+. Я не включил в нее 8 структур данных и перечисления (enumerations) – около 50 штук.
Иерархия классов GDI+
При первом взгляде на диаграмму видно, что она очень напоминает, например, ту часть библиотеки MFC, которая отвечает за рисование, только классов гораздо больше (40 против 15 у MFC). Это и неудивительно, учитывая фирму, которая разрабатывала эти библиотеки. Основные отличия отражают новые возможности GDI+. Мы подробно рассмотрим их в следующих частях.
Как видим, большинство объектов имеют в корне иерархии класс GdiPlusBase. Вам не понадобится создавать экземпляры этого класса, так как он содержит только средства управления памятью (для него перегружены операторы new/new[] и delete/delete[], которые используют функции GDI+ GdipAlloc и GdipFree). Все классы, инкапсулирующие работу с ресурсами GDI+, порождены от GdiPlusBase. Это не значит, что их экземпляры нельзя создавать на стеке – напротив, так даже удобнее контролировать время их жизни. Зато такая архитектура позволит, например, передавать указатель на созданный объект GDI+ в модуль, написанный с использованием других средств разработки, и безопасно его удалять в этом модуле.
ПРИМЕЧАНИЕ
Не
путайте управление памятью под экземпляры классов-оберток C++, которое осуществляется перегруженными операторами new/delete, и управление собственно ресурсами GDI+, которое скрыто от разработчиков в недрах соответствующих функций, например, GdipCreateSolidFill.Ключевым же классом в GDI+ является Graphics (программисты на J++ вздрогнули). Именно он содержит почти две сотни методов, отвечающих за рисование, отсечение и параметры устройства вывода. Напрашивается явная аналогия с контекстом устройства (Device Context) прежнего GDI, и эти понятия действительно тесно связаны. Из четырех конструкторов Graphics два создают его из HDC. Главное отличие заключается в изменении программной модели: теперь вы не работаете с хендлом, а вызываете методы класса. Хотя программистам на MFC эта концепция уже хорошо знакома.
Дальнейшее наследование (например, класс TextureBrush порожден от Brush) скорее отражает цели разработчиков (скрытие деталей реализации и повторное использование оберточного кода), чем инфраструктуру библиотеки, так как в inline-методах "родственных" классов просто содержатся вызовы различных функций GdiPlus.dll. Можно сказать, что Microsoft в очередной раз спроецировала обычный "плоский" API языка C на объектно-ориентированную библиотеку C++.
Оставшаяся часть классов не имеет общего родителя и предназначена для упрощения работы со структурами данных GDI+.
Перед тем как начать использовать классы и функции GDI+, необходимо инициализировать эту библиотеку. Для этого где-нибудь в начале своей программы нужно поместить вызов функции GdiplusStartup:
Поля структуры GdiplusStartupInput управляют различными аспектами инициализации: в частности, можно задать функцию, которая будет вызываться при возникновении ошибок, или перехватывать все обращения к функциям GDI+. Эти детали мы рассматривать не будем. К счастью, конструктор по умолчанию структуры GdiplusStartupInput выполняет инициализацию, достаточную в большинстве случаев. При этом в качестве выходного параметра output можно задать NULL.
"Магическое значение", на которое указывает выходной параметр token, необходимо сохранить.
Для завершения работы с библиотекой вызовите функцию GdiplusShutdown:
Здесь в качестве параметра и необходимо передать то самое число, которое возвратила GdiplusStartup в параметре token.
ПРИМЕЧАНИЕ
Вы можете вызвать GdiplusStartup и GdiplusShutdown из разных потоков, но необходимо убедиться, что вне этой пары функций никакого обращения к объектам GDI+ не происходит. В частности, будьте осторожны, объявляя глобальными экземпляры классов – ведь их деструкторы выполнятся уже после WinMain. Кроме того, как обычно, нельзя вызывать функции инициализации и очистки из DllMain, поскольку это может привести ко входу в бесконечную рекурсию или другим неприятностям.
Настало время применить все эти сведения на практике. Для этого создадим в MS Visual C++ базовое WINAPI-приложение, которое послужит полигоном для дальнейших экспериментов. Ниже для этого приведена пошаговая процедура.
Итак, создаем новый проект Win32 Application. Выбираем опцию A typical "Hello, World!" application и нажимаем "finish". Получившееся приложение необходимо подготовить для использования GDI+. Для этого в файле stdafx.h после строки с комментарием:
