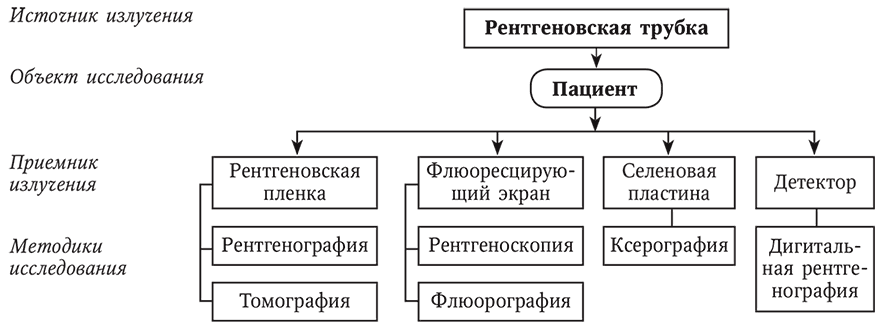

1) специальный штатив, называемый гентри, в котором находятся рентгеновская трубка, механизмы для формирования узкого пучка излучения, дозиметрические детекторы, а также система сбора, преобразования и передачи импульсов на электронно-вычислительную машину (ЭВМ). В центре штатива располагается отверстие, куда помещается пациент;

2) стол для пациента, который перемещает пациента внутри гентри;

3) ЭВМ-накопитель и анализатор данных;

4) пульт управления томографом;

5) дисплей для визуального контроля и анализа изображения.

Различия в конструкциях томографов обусловлены, прежде всего, выбором способа сканирования. К настоящему времени имеется пять разновидностей (поколений) рентгеновских компьютерных томографов. Сегодня основной парк данных

аппаратов представлен приборами со спиральным принципом сканирования. Принцип работы рентгеновского компьютерного томографа заключается в том, что интересующий врача участок тела человека сканируется узким пучком рентгеновского излучения. Специальные детекторы измеряют степень его ослабления, сравнивая число фотонов на входе и выходе из исследуемого участка тела. Результаты измерения передаются в память ЭВМ, и по ним, в соответствии с законом абсорбции, вычисляются коэффициенты ослабления излучения для каждой проекции (их число может составлять от 180 до 360). В настоящее время для всех тканей и органов в норме, а также для ряда патологических субстратов разработаны коэффициенты абсорбции по шкале Хаунсфилда. Точкой отсчета в этой шкале является вода, коэффициент поглощения которой принят за ноль. Верхняя граница шкалы (+1000 ед. HU) соответствует поглощению рентгеновских лучей кортикальным слоем кости, а нижняя (-1000 ед. HU) – воздухом. Ниже в качестве примера приведены некоторые коэффициенты абсорбции для различных тканей организма и жидкостей.

Шкала Хаунсфилда

Получение точной количественной информации не только о размерах, пространственном расположении органов, но и о плотностных характеристиках органов и тканей – важнейшее преимущество РКТ перед традиционными методиками.

При определении показаний к применению РКТ приходится учитывать значительное число различных, порой взаимоисключающих факторов, находя компромиссное решение в каждом конкретном случае. Вот некоторые положения, определяющие показания для данного вида лучевого исследования:

– метод является дополнительным, целесообразность его применения зависит от результатов, полученных на этапе первичного клинико-рентгенологического исследования;

– целесообразность компьютерной томографии (КТ) уточняется при сравнении ее диагностических возможностей с другими, в том числе и нелучевыми, методиками исследования;

– на выбор РКТ влияет стоимость и доступность этой методики;

– следует учитывать, что применение КТ связано с лучевой нагрузкой на пациента.

Диагностические возможности КТ, несомненно, будут расширяться по мере совершенствования аппаратуры и программного обеспечения, позволяющих выполнять исследования в условиях реального времени. Возросло ее значение при рентгенохирургических вмешательствах как инструмента контроля во время операции. Построены и начинают применяться в клинике компьютерные томографы, которые можно разместить в операционной, реанимации или палате интенсивной терапии.

Мультиспиральная компьютерная томография (МСКТ) – методика, отличающаяся от спиральной тем, что за один оборот рентгеновской трубки получается не один, а целая серия срезов (4, 16, 32, 64, 256, 320). Диагностическими преимуществами являются возможность выполнения томографии легких на одной задержке дыхания в любую из фаз вдоха и выдоха, а следовательно, отсутствие «немых» зон при исследовании подвижных объектов; доступность построения различных плоскостных и объемных реконструкций с высоким разрешением; возможность выполнения МСКТ-ангиографии; выполнение виртуальных эндоскопических исследований (бронхографии, колоноскопии, ангиоскопии); уменьшение времени исследования; снижение лучевой нагрузки на пациента.

1.3.3. Магнитно-резонансная томография

МРТ – один из новейших методов лучевой диагностики. Он основан на явлении так называемого ядерно-магнитного резонанса,

за открытие которого Ф. Блоч и Е. Персель в 1952 г. были удостоены Нобелевской премии. Суть его заключается в том, что ядра атомов (прежде всего водорода), помещенные в магнитное поле, поглощают энергию, а затем способны испускать ее во внешнюю среду в виде радиоволн. Регистрация радиоволн с последующей апостериорной обработкой информации позволяет произвести точную топическую диагностику скопления в объекте соответствующих элементов.

В медицинскую практику данная методика лучевой диагностики пришла в 1982 г., когда на Международном конгрессе рентгенорадиологов в Париже впервые были продемонстрированы МР-томограммы внутренних органов живого человека.

Основными компонентами МР-томографа являются:

– магнит, обеспечивающий достаточно высокую индукцию поля;

– радиопередатчик;

– приемная радиочастотная катушка;

– ЭВМ.

На сегодняшний день активно развиваются следующие направления МРТ:

1) МР-спектроскопия;

2) МР-ангиография;

3) использование специальных контрастных веществ (парамагнитных жидкостей).

Большинство МР-томографов настроено на регистрацию радиосигнала ядер водорода. Именно поэтому МРТ нашла наибольшее применение в распознавании заболеваний органов, которые содержат большое количество воды (головной и спинной мозг, мягкие ткани, хрящи, межпозвонковые диски, сосуды). И напротив, исследование легких и костей является менее информативным, чем, например, РКТ.

Следующей важной особенностью данного метода является возможность получения изображений тонких слоев тела человека в любом сечении (во фронтальной, сагиттальной, аксиальной и косых плоскостях).

Исследование не сопровождается радиоактивным облучением пациента и персонала. Об отрицательном (с биологической точки зрения) воздействии магнитных полей с индукцией, которая применяется в современных томографах, достоверно пока ничего не известно. Определенные ограничения использования МРТ необходимо учитывать, выбирая рациональный алгоритм лучевого обследования больного. К ним относится эффект «затягивания» в магнит металлических предметов, что может вызвать сдвиг металлических имплантатов в теле пациента. В качестве примера можно привести металлические клипсы на сосудах, сдвиг которых может повлечь кровотечение, металлические конструкции в костях, позвоночнике, инородные тела в глазном яблоке и др. Работа искусственного водителя ритма сердца при МРТ также может быть нарушена, поэтому обследование таких больных не допускается.

1.3.4. Ультразвуковая диагностика

Ультразвуковые волны – это упругие колебания среды с частотой, лежащей выше диапазона слышимых человеком звуков. В современной УЗД обычно применяются волны с частотой от 2,5 до 15 МГц.

У ультразвуковых приборов имеется одна отличительная особенность. УЗ-датчик является одновременно и генератором, и приемником высокочастотных колебаний. Основа датчика – пьезоэлектрические кристаллы. Они обладают двумя свойствами: подача электрических потенциалов на кристалл приводит к его механической деформации с той же частотой, а механическое сжатие его от отраженных волн генерирует электрические импульсы. В зависимости от цели исследования, используют различные типы датчиков, которые различаются по частоте формируемого УЗ-луча, своей форме и предназначению (трансабдоминальные, внутриполостные, интраоперационные, внутрисосудистые).

Все методики УЗИ подразделяют на три группы:

– одномерное исследование (эхография в А-режиме и М-режиме);

– двухмерное исследование (ультразвуковое сканирование – В-режим);

– допплерография.

Каждая из вышеперечисленных методик имеет свои варианты и применяется в зависимости от конкретной клинической ситуации. Так, например, М-режим особенно популярен в кардиологии. Ультразвуковое сканирование (В-режим) широко используется при исследовании паренхиматозных органов. Без допплерографии, позволяющей определить скорость и направление тока жидкости, невозможно детальное исследование камер сердца, крупных и периферических сосудов.
