Вопрос 165. В каких случаях обязательной является установка УЗО с номинальным током срабатывания не более 30 мА?

Ответ. Является обязательной для групповых линий, питающих розеточные сети, находящиеся вне помещений и в помещениях особо опасных и с повышенной опасностью, например, в зоне ванных и душевых помещений квартир и номеров гостиниц.

Вопрос 166. В каких случаях рекомендуется установка УЗО с током срабатывания до 300 мА на вводе в квартиру, индивидуальный дом и т. п.?

Ответ. Рекомендуется для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты.

Вопрос 167. В каких случаях допускается питание электроустановок напряжением до 1000 В от источника с глухозаземленной нейтралью и с заземлением открытых проводящих частей при помощи заземлителя, не присоединенного к нейтрали (система ТТ)?

Ответ. В соответствии с ПУЭ допускается только в тех случаях, когда условия электробезопасности в системе ТТ не могут быть обеспечены. Для защиты при косвенном прикосновении в таких электроустановках должно быть выполнено автоматическое отключение питания с обязательным применением УЗО.

При применении защитного автоматического отключения питания должна быть выполнена основная система уравнивания потенциалов, а при необходимости – также дополнительная система уравнивания потенциалов.

Вопрос 168. Чем отличается уравнивание потенциалов от выравнивания потенциалов?

Ответ. Уравнивание потенциалов – это электрическое соединение проводящих частей для достижения равенства их потенциалов.

Выравнивание потенциалов – это снижение разности потенциалов (шагового напряжения) на поверхности земли или пола при помощи защитных проводников, проложенных в земле, в полу или на их поверхности и присоединенных к заземляющему устройству, или путем применения специальных покрытий земли.

Обе меры предназначены для обеспечения электробезопасности (защиты людей от поражения электрическим током) в электроустановках.

Вопрос 169. Какие проводящие части должна соединять между собой основная система уравнивания потенциалов в электроустановках напряжением до 1000 В?

Ответ. Должна соединять между собой следующие проводящие части:

нулевой защитный PE или PEN– проводник питающей линии в системе TN;

заземляющий проводник, присоединенный к заземляющему устройству электроустановки в системах IT и TT;

заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в здание (если есть заземлитель);

металлические трубы коммуникаций, входящих в здание: горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т. п.;

металлические части каркаса здания;

металлические части централизованных систем вентиляции и кондиционирования;

заземляющее устройство системы молниезащиты 2-й и 3-й категорий;

заземляющий проводник функционального (рабочего) заземления, если такое имеется, и если отсутствуют ограничения на присоединение сети рабочего заземления к заземляющему устройству защитного заземления;

металлические оболочки телекоммуникационных кабелей.

Вопрос 170. Что должна соединять между собой система дополнительного уравнивания потенциалов?

Ответ. Должна соединять между собой все одновременно доступные прикосновению ОПЧ стационарного электрооборудования и сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания, а также нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и TT, включая защитные проводники штепсельных розеток.

Вопрос 171. По каким показателям выбираются электрические аппараты?

Ответ. Выбираются по номинальному напряжению и номинальному току. При этом номинальное напряжение каждого аппарата должно соответствовать или быть больше наибольшего рабочего напряжения электроустановки. Последнее не относится к трансформаторам напряжения (ТН).

Вопрос 172. По каким условиям выбираются токоведущие части аппаратов и проводники любого назначения?

Ответ. Выбираются по условию их предельно допустимого нагрева при продолжительных режимах, а также режимов в периоды ремонтов и возможного при этом неравномерного распределения токов между линиями, секциями шин и т. п. При этом за расчетный ток принимается получасовой максимум тока, наибольший из средних получасовых токов данного элемента сети.

Вопрос 173. Какой ток принимается в качестве расчетного для выбора номинального тока аппарата по нагреву при повторно-кратковременном и кратковременном режимах работы электроприемников (с общей продолжительностью цикла до 10 мин и продолжительностью рабочего периода не более 4 мин)?

Ответ. Принимается ток, приведенный к эквивалентному продолжительному режиму. При этом:

для медных проводников сечением до 6 мм² и для алюминиевых проводников до 10 мм² расчетный ток принимается как для электроустановок с продолжительным режимом работы;

для медных проводников сечением более 6 мм² и для алюминиевых проводников более 10 мм² расчетный ток определяется умножением продолжительно допустимого тока на коэффициент 0,875/?Т_пв, где Т_пв – выраженная в относительных единицах продолжительность рабочего периода (в долях продолжительности цикла).

Вопрос 174. Какие условия КЗ являются расчетными для электрического аппарат или проводника?

Ответ. Являются наиболее тяжелые условия, в которых может оказаться электрический аппарат или проводник при КЗ. Расчетные условия включают в себя расчетную схему электроустановки, расчетный вид КЗ, расчетную точку КЗ и расчетную продолжительность КЗ.

Вопрос 175. При выполнении проектов электроснабжения необходимо выполнять требования ПУЭ к выбору исполнения и установке электрооборудования и аппаратов в зависимости от категории помещения по степени опасности поражения электрическим током. Как различаются помещения в отношении опасности поражения людей электрическим током?

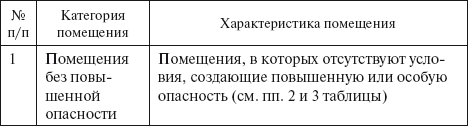

Ответ. Категории помещений приведены в табл. 6.

Таблица 6

Категории помещений в отношении опасности поражения людей электрическим током

Вопрос 176. Каковы требования к применению светильников в помещениях с повышенной опасностью и особоопасных при высоте установки светильников общего освещения над полом или площадкой обслуживания менее 2,5 м?

Ответ. В соответствии с требованиями ПУЭ применение светильников класса защиты 0 запрещается; необходимо применять светильники класса защиты 2 или 3. Допускается использование светильников класса защиты 1; в этом случае цепь должна быть защищена УЗО с током срабатывания до 30 мА.
