Приклад имел полупистолетный выступ шейки, надевался на хвостовую трубку ствольной коробки и крепился винтом, усиливался металлическим затылком, снизу к нему крепилась шурупами антабка ремня.
Питание производилось из металлического коробчатого магазина с шахматным расположением патронов. Защелка магазина управлялась кнопкой, выведенной внутрь спусковой скобы, так что стрелок для ускорения перезаряжания мог отжимать защелку пальцем стреляющей руки. Запасные магазины пулеметчик носил в брезентовых подсумках на поясе. Всего конструкция BAR включала 125 деталей, из них — 11 пружин.

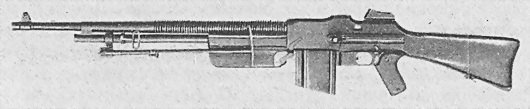

Вибрация оружия и стрельба с заднего шептала одиночными не давала желаемой точности, так что на роль «винтовки» BAR не подошел, став легким ручным пулеметом и получив ряд модификаций как в самих США, так и за рубежом. В частности, вскоре после появления BAR лицензию на производство его модификации M1918 A1 приобрела бельгийская «Фабрик Насьональ» (FN), осуществившая и некоторую модернизацию системы: ствол утяжелен и снабжен кольцевым оребрением до половины длины, увеличена рукоятка газового регулятора, введены крышки гнезда магазина и окна для выброса
К августу 1939 г. завод в Варшаве изготовил 10 710 пулеметов. Германский вермахт принял трофейные польские «Браунинги» на вооружение под обозначением MG.28 (р), а завод в Варшаве выпускал их для вермахта в период оккупации. С другой стороны, после похода 1939 г. большое количество польских «Браунингов» попало в руки РККА и оказалось на советских складах.
Порядок разряжения BAR
Нажать кнопку защелки магазина в передней части спусковой скобы и отсоединить магазин. Отвести назад рукоятку заряжания с левой стороны ствольной коробки, чтобы извлечь патрон, который может находиться в патроннике. Осмотреть патронник через окно ствольной коробки. Вернуть рукоятку заряжания в переднее положение, нажать спусковой крючок.
Порядок неполной разборки BAR
Разрядить пулемет.
Повернуть вниз флажок замыкателя, извлечь замыкатель и отделить спусковую коробку с пистолетной рукояткой.
Отвести немного назад рукоятку заряжания до совмещения оси серьги с отверстием на ствольной коробке, вытолкнуть ось и отделить рукоятку заряжания.
Извлечь вкладыш затворной рамы и стержень возвратно-боевой пружины.
Опустить вниз флажок замыкателя трубки, извлечь его и отделить направляющую трубку с сошками.
Извлечь вперед затворную раму.
Отвести влево защелку затвора и извлечь затвор из ствольной коробки.
Сборку производить в обратном порядке.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПУЛЕМЕТОВ СИСТЕМЫ BAR
| Модель | M1918 A1 | Wz.28 |
|---|---|---|
| Страна | США | Польша |
| Патрон | 7,62x63 (.30–06 «спрингфилд») | 7,92x57 «маузер» |
| Масса оружия без магазина, кг | 8,41 | 8,85 |
| Длина оружия, мм | 1194 | 1110 |
| Длина ствола, мм | 600 | 610 |
| Число нарезов | 4 | 4 |
| Начальная скорость пули, м/с | 750 | 760 |
| Виды огня | о/н | о/н |
| Темп стрельбы, выстр./мин | 400 | 500 |
| Боевая скорострельность, выстр./мин | 40/180 | – |
| Прицельная дальность, м | 1365 | 1600 |
| Емкость магазина, патронов | 20 | 20 |
В 1891 г. Дж. М. Браунинг с одним из своих братьев предложил фирме «Кольт» свою систему пулемета. В 1895 г. «Кольт» выпустила первый серийный пулемет, известный как «Кольт» М1895. Военное ведомство США закупило эти пулеметы в очень небольшом количестве. В 1893 г. их начал закупать ВМФ США для использования в десантных операциях, в 1898 г. в ходе испано-американской войны на Кубе несколько пулеметов «Кольт» прошли «крещение огнем» именно в армии — в полку, которым командовал Т. Рузвельт. Пулеметы «Кольт» («Кольт-Браунинг»)

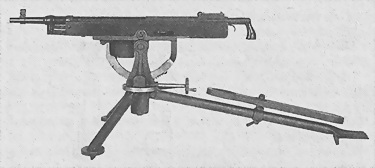

продавались также в Великобританию, Испанию, Италию, ряд стран Латинской Америки. Незадолго до Первой мировой войны появилась модификация М1895/1914.Станковый пулемет M1895/1914 «Кольт» на «низкой треноге». США
Автоматика имела газовый двигатель оригинального устройства. Пороховые газы, отводимые через открытое отверстие снизу части ствола, отбрасывали поршень, укрепленный на конце длинного плеча качающегося рычага — шатуна. Шатун поворачивался и приводил в движение второй рычаг (мотыль), связанный через скользящую планку с затвором. Запирание канала ствола производилось перекосом затвора в вертикальной плоскости. Планка, отходя назад, воздействовала своей поперечной осью на фигурный вырез в нижнем приливе затвора, задняя часть затвора опускалась и выходила из зацепления с опорной поверхностью ствольной коробки. Продолжая движение, планка отводила затвор назад. При этом сжимались две возвратные пружины. Под действием возвратных пружин шатун поворачивался вперед, и вся подвижная система возвращалась в исходное положение, затвор досылы очередной патрон в патронник, и, если спусковой крючок оставался нажатым, происходил следующий выстрел. За характерное движение рычага с поршнем, а также за пыль, поднимаемую отводимыми вниз пороховыми газами, пулемет получил прозвище «картофелекопалка».
Схема работы автоматики и узла запирания пулемета «Кольт» М1895: АБ — шатун, ВГ — мотыль, ДЕ — направляющая планка, Ж — затвор, З — болт планки, КК — криволинейный паз, М — возвратные пружины
Детали и сборки пулемета «Кольт»: 1 и 22 — правая и левая стенки короба, 2 — затворная рама, 3 — рычаг подачи, 4 и 6 — извлекатель и фиксатор патрона, 5 — подаватель, 7 — прицел, 8 — курок, 9 — фиксатор затыльника, 10 — автоспуск, 11 — спусковой крючок, 12 — затыльник с рукояткой, 13 — ударник, 14 — затвор, 15 — ствольная коробка, 16 — лоток, 17 — копир лотка, 18 — дно короба, 19 — звездочка подачи ленты, 20 — ствол, 21 — собачка звездочки, 23 — трубка с возвратной пружиной, 24 — шатун, 25 — мотыль, 26 — поршень, 27 — газовая камера, 28 — основание мушки, 29 и 30 — большая и малая серьги, 31 — рычаг
В трубчатом затыльнике монтировался ударно-спусковой механизм куркового типа с прямолинейным движением цилиндрического курка и винтовой боевой пружиной. С правой стороны монтировался флажковый предохранитель, блокировавший курок. Рукоятка заряжания представляла собой поперечный штырь на конце шатуна под поршнем. Для ускорения перезаряжания пулеметы оснащались приспособлением BLICK с тросиком и качающимися рычажками — при натяжении тросика рычажки захватывали рукоятку заряжания и оттягивали шатун вниз, при стрельбе оставались неподвижны.
Питание — из холщовой патронной ленты на 100 патронов, подававшейся слева. Механизм питания включал приемник барабанного типа с приводом от скользящей планки, извлекатель и приспособление подачи патрона.
Треножный станок состоял из основания, к которому шарнирно крепились две передние и одна задняя нога, вертлюга, качающейся части и червячного механизма вертикальной наводки. «Тело» пулемета крепилось на площадке качающейся части засовом и регулирующим винтом, на левой стороне площадки находился держатель патронной коробки. На длинной задней ноге станка крепилась поворотная поперечная планка с упорами для локтей («низкая тренога») либо сиденье и сумка с принадлежностью и запчастями («высокая тренога»).
Щит русского изготовления имел размеры 685x445 мм с небольшим уширением влево для прикрытия второго номера расчета.
Пулеметы «русского заказа» имели складной рамочный прицел, насеченный до 2300 м, с диоптрическим целиком — на хомутике прицела имелся диск с пятью диоптрическими отверстиями, подбиравшимися в зависимости от дальности и освещенности. Поправки на деривацию пули вводились автоматически при установке прицела. Прицел имел механизм введения боковых поправок.
В отличие от того же «Максима» пулемет «Кольт» не числится в ряду удачных и не удостоился ни такого широкого распространения, ни долгой боевой службы. Тем не менее в истории войн он сыграл немаловажную роль.
