Пулеметы России. Шквальный огонь
Шрифт:

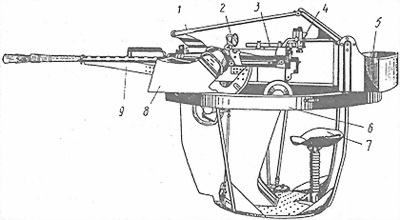

Сборка башенных установок пулемета КПВТ

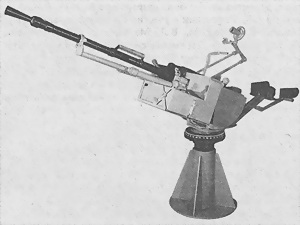

Уже в 1999 г. завод им. В.А. Дегтярева представил 14,5-мм одноствольную морскую тумбовую пулеметную установку МТПУ с пулеметом КПВТ для вооружения катеров. Она имеет ручные приводы наведения, позволяет бороться с надводными и береговыми целями на дальности до 2000 м, с воздушными целями — на высотах до 1500 м. Боекомплект включает одну ленту на 50 патронов.

Танковый вариант пулемета — КПВТ — был создан с расчетом на установку спаренно с пушкой, а также башенную, шкворневые и турельные установки. Соответственно КПВТ получил разъемный приемник, укороченный короб, электроспуск, отвод стреляных гильз производился вперед. Пулемет получил длинный кожух, полностью укрывающий ствол. С 1956 г. все пулеметы КПВ изготавливались с таким кожухом. Масса «тела» КПВТ увеличилась до 50–51 кг, длина — до 2000 мм, темп стрельбы увеличился до 600–650 выстр./ мин, боевая скорострельность — до 70–80 выстр./мин. Питание производилось из пулеметной ленты емкостью 50 патронов. Кроме отечественных танков Т-10, бронетранспортеров

БТР-60, –70 и –80, разведывательной бронемашины БРДМ-2 пулеметом КПВТ вооружались бронемашины других стран Варшавского договора — польско-чешский БТР ОТ-64, венгерский PSZH. Вместе с ЗПУ это способствовало широкому распространению пулеметов КПВ и КПВТ. Последний в современных конфликтах часто претерпевает «обратное преобразование» — КПВТ снимают с боевых машин и переводят в «пехотные», ставя на кустарные переносные или буксируемые установки. Ряд таких установок можно было увидеть в Югославии, Чечне, Армении.

Одна из импровизированных установок 14,5-мм пулемета КПВТ, использовавшихся в конфликтах последних двух десятилетий

Копия пулемета Владимирова выпускалась в Китае, причем китайская версия также широко распространилась. 14,5-мм зенитные пулеметные установки китайского производства, в частности, использовались афганскими моджахедами в 1980-е годы. Советские войска в Афганистане кроме КПВТ на БРДМ-2, и БТР использовали старые пехотные пулеметы КПВ на станках Харыкина и Барышева — в основном на блокпостах.

14,5-мм пулемет Владимирова более пяти десятилетий остается самым мощным серийным наземным пулеметом, продемонстрировал высокие боевые и служебно-эксплуатационные качества в различных военных конфликтах и разнообразных природно-климатических условиях. Делались попытки создания нового, облегченного 14,5-мм пулемета (например, в СПКБ завода им. В.А. Дегтярева).

Порядок разборки крупнокалиберного пулемета Владимирова

Взвести подвижную систему за рукоятку перезаряжания, приподнять стопор соединительной муфты вверх и, повернув ее слева направо до отказа, отделить ствол с кожухом за рукоятку, выдвигая вперед.

Отделить крышку ствольной коробки, для чего необходимо повернуть защелку крышки в любую сторону, поднять крышку вверх и повернуть ее на сухаре на 60° в любую сторону.

Снять приемник, приподнимая его вверх.

Придерживая рукоятку перезаряжания, подать подвижную систему в переднее положение.

Сжав фиксатор защелки, оттянуть ее нижний конец назад до отказа и, придерживая затыльник, повернуть его вправо до расцепления сухарных выступов, отделить затыльник от короба.

Отделить спусковой механизм, выдвигая его из пазов назад.

Извлечь из короба возвратно-боевую пружину и узел запирания.

Отделить от короба соединительную муфту, для чего: вынуть шплинт пальца стопора и вытолкнуть палец, приподнять за скобу стопор вверх и, поворачивая муфту слева направо, снять ее с втулки короба.

Отвести рукоятку перезаряжания назад и, отведя ее вправо, отделить рукоятку от короба.

Разобрать ствол, для чего: оттянуть переднюю защелку на корпусе дульного устройства и, повернув пламегаситель справа налево на 45°, отделить его; тянуть заднюю защелку на корпусе дульного устройства и, повернув сам корпус вправо до упора, отделить его от кожуха; выбить выколоткой штифт поршня и отвернуть его от ствола; отделить за рукоятку кожух от ствола, сдвигая его вперед.

Разобрать узел запирания, для чего: извлечь палец ударника, выдвигая его влево; отделить ударник, извлекая его из канала затвора назад; разъединить затвор с затворной рамой, нажав на задний конец подавателя; извлечь жесткий фиксатор из затвора, нажав выколоткой на его конец изнутри; отделить извлекатели патрона, отведя отверткой переднюю часть извлекателя так, чтобы его ограничительный выступ вышел из гнезда в затворе; легкими ударами молотка с мягким наконечником по передней части извлекателя сдвинуть его назад по пазу гребня затвора; отжав отверткой передний конец пружины разобщителя, извлечь разобщитель из гнезда в гребне затворной рамы, затем извлечь пружину; вытолкнуть слева ось подавателя и отделить подаватель с пружиной; отвернув винт фиксатора затвора (с левой стороны), извлечь пружину фиксатора, затем и сам фиксатор; выбить штифт бойка и вывернуть последний из корпуса ударника.

Разобрать механизм подачи, для чего: нажав на защелку движка подачи, другой рукой вставить выколотку в один из поперечных вырезов, переместить движок назад до упора в ограничитель, оттянуть головку ограничителя влево до отказа, отвести еще дальше движок до отказа и снять ползун подачи, сдвигая его влево; нажав на защелку движка, переместить его в переднее положение, приподнять и отделить от крышки механизм подачи; отвернуть гайку оси, извлечь ось сухарного шарнира и снять сам шарнир; выбить ось упора подавателя, отделить последний от крышки.

Сборку производить в обратном порядке.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПКП

Патрон — 14,5x114.

Масса «тела» пулемета без патронов — 47,5 кг.

Масса пулемета с лентой на станке — 161,5 кг.

Масса ствола — 19,7 кг.

Длина пулемета — 1930 мм.

Число нарезов — 8.

Тип нарезов — правосторонние, прямоугольные.

Высота линии огня — 390 мм.

Углы наведения — ±20° по горизонтали, от -5° до +20° по вертикали.

Начальная скорость пули — 990 — 1000 м/с.

Темп стрельбы — 550–600 выстр./мин.

Боевая скорострельность — 50–70 выстр./мин.

Длина прицельной линии — 735 мм.

Прицельная дальность — 2000 м.

Дальность прямого выстрела по цели высотой 2,7 м — 1050 м, высотой 2,0 м — 930 м.

Эффективная дальность стрельбы — 1600 м.

Емкость ленты — 40 патронов.

Масса коробки с лентой на 40 патронов — 9,5 кг.

14,5-ММ ЗЕНИТНЫЕ ПУЛЕМЕТНЫЕ УСТАНОВКИ

Характеристики ЗПУ-1 ЗПУ-2 ЗПУ-4
Патрон 14,5x114 14,5x114 14,5x114
Количество
стволов
1 2 4
Зона обстрела, м:
по дальности 2000 2000 2000
по выстоте 1500 1500 1500
Углы наведения, град.:
горизонстального От -10 до +90
вертикального 360
Скорость наведения при двух оборотах маховика в секунду, град./с:
горизонтального 28,5
вертикального 31
Масса установки в боевом положении, кг 453 1000 2100
Темп стрельбы, выстр./мин 550 1100 2200
Боекомплект патронов 150 (одна коробка) 300 600
Время перевода из походного положения в боевое, мин 0,3 0,5 1,3
Расчет, чел. 5 6 6

14,5-ММ МОРСКИЕ ПУЛЕМЕТНЫЕ УСТАНОВКИ

Характеристики 2М-5 2М-6Т 2М-7 МПТУ
Патрон 14,5x114 14,5x114 14,5x114 14,5x114
Количество стволов 2 2 2 1
Дальность стрельбы, м:
по воздушным целям 2000 2000 2000 2000
по береговым целям 2500 2500 2500 2500
Углы наведения, град.:
по вертикали От -5 до +85 От -10 до +90 От -15 до +60
по горизонтали 360 360 360 360
Масса установки без боеприпасов, кг 550 1900 600 350
Темп стрельбы, выстр./мин 1100–1200 1100–1200 1100–1200 450
Расчет, человек (без подносчиков) 1 1 1 1

ОПИСАНИЕ ПУЛЕМЕТОВ ЗАРУБЕЖНОГО ПРОИЗВОДСТВА

Ниже будут описаны некоторые образцы ручных, станковых и единых пулеметов, использовавшихся Русской и Советской Армией. Пути поступления этих пулеметов в нашу страну различны — закупки, трофеи, поставки по ленд-лизу.

Ручной пулемет (ружье-пулемет) «Мадсен»

Автоматика ружья-пулемета «Мадсен» имела откатный двигатель и работала по схеме отдачи ствола с коротким ходом. Подвижная система монтировалась внутри короба с кожухом ствола, сзади и снизу короб закрывался затыльником с прикладом. Охлаждение ствола — воздушное. Ствол, снабженный поперечным оребрением по всей длине, крепился в ствольной коробке винтовым соединением, был заключен в перфорированный кожух с рядами овальных отверстий. Наиболее оригинальной чертой конструкции был узел запирания. Запирание канала ствола осуществлялось качающимся в вертикальной плоскости затвором сложной формы, ось которого крепилась в ствольной коробке — в определенном смысле была автоматизирована система качающегося затвора Мартини. При ходе подвижной системы внутри неподвижного короба выступ затвора скользил по фигурному пазу неподвижной направляющей планки короба. При откате под действием отдачи выступ, попадая в наклонный участок паза, поднимал затвор, отпирая ствол. При этом выбрасыватель, смонтированный в нижнем приливе ствола, наталкивался на вкладыш затыльника, поворачивался, извлекал стреляную гильзу из патронника и удалял ее из короба вниз. Затем затвор, дойдя до наклонной ветви паза, усилием пластинчатой пружины на внутренней стороне крышки короба опускался в нижнее положение, при этом открывал приемник, куда опускался следующий патрон из магазина. В переднее положение подвижная система возвращалась возвратной пружиной, воздействующей на нее через особый рычаг. При обратном движении подвижной системы патрон досылался в патронник специальным досылателем, затем затвор приподнимался и запирал канал ствола. Узел запирания с качающимся затвором обеспечивал надежное запирание и позволял укоротить короб (затвор не отходит от ствола в горизонтальном направлении, длина отката подвижной системы всего около 50 мм, т. е. меньше длины патрона), однако это потребовало введения специального выбрасывателя и досылателя и в целом привело к усложнению оружия.
