QT 4: программирование GUI на С++

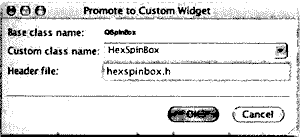

Рис. 5.6. Диалоговое окно для создания пользовательских виджетов Qt Designer.

Недостатками метода продвижения являются недоступность в Qt Designer свойств, характерных для пользовательского виджета, и то, что пользовательский виджет представляется в QtDesigner не своим изображением. Обе эти проблемы могут быть решены при применении метода подключения.

Метод подключения требует создания библиотеки подключаемых модулей, которую Qt Designer может загружать во время выполнения и использовать для создания экземпляров виджетов. В этом случае при редактировании формы и ее просмотре в Qt Designer будет использован реальный виджет, и благодаря мета—объектной системе Qt можно динамически получать список его свойств в Qt Designer. Для демонстрации этого метода мы с его помощью выполним интеграцию редактора пиктограмм IconEditor, описанного в предыдущем разделе.

Во-первых, мы должны создать подкласс QDesignerCustomWidgetInterface и переопределить несколько виртуальных функций. Мы предположим, что исходный файл подключаемого модуля расположен в каталоге с именем iconeditorplugin, а исходный текст программы IconEditor расположен в параллельном каталоге с именем iconeditor.

Ниже приводится определение класса:

01 #include <QDesignerCustomWidgetInterface>
02 class IconEditorPlugin : public QObject,
03 public QDesignerCustomWidgetInterface
04 {
05 Q_OBJECT
06 Q_INTERFACES(QDesignerCustomWidgetInterface)
07 public:
08 IconEditorPlugin(QObject *parent = 0);
09 QString name const;
10 QString includeFile const;
11 QString group const;
12 QIcon icon const;
13 QString toolTip const;
14 QString whatsThis const;
15 bool isContainer const;
16 QWidget *createWidget(QWidget *parent);
17 };

Подкласс IconEditorPlugin является фабрикой класса (factory class), который инкапсулирует виджет IconEditor. Он является наследником классов QObject и QDesignerCustomWidgetIterface и использует макрос Q_INTERFACES, указывая компилятору moc на то, что второй базовый класс представляет собой подключаемый интерфейс. Его функции применяются Qt Designer для создания экземпляров класса и получения информации о нем.

01 IconEditorPlugin::IconEditorPlugin(QObject *parent)
02 : QObject(parent)
03 {
04 }

IconEditorPlugin имеет тривиальный конструктор.

05 QString IconEditorPlugin::name const
06 {
07 return "IconEditor";
08 }

Функция name возвращает имя подключаемого виджета.

09 QString IconEditorPlugin::includeFile const
10 {
11 return "iconeditor.h";
12 }

Функция includeFile возвращает имя заголовочного файла для заданного виджета, который инкапсулирован в подключаемом модуле. Заголовочный файл включается в программный код, сгенерированный компилятором uic.

13 QString IconEditorPlugin::group const
14 {
15 return tr("Image Manipulation Widgets");
16 }

Функция group возвращает имя группы на панели виджетов, к которой принадлежит пользовательский виджет. Если это имя еще не используется, Qt Designer coздаст новую группу для виджета.

17 QIcon IconEditorPlugin::icon const
18 {
19 return QIcon(":/images/iconeditor.png");
20 }

Функция icon возвращает пиктограмму которая будет использоваться для представления пользовательского виджета на панели виджетов Qt Designer. В нашем случае мы предполагаем, что IconEditorPlugin имеет ресурсный файл Qt, содержащий соответствующий элемент для изображения редактора пиктограмм.

21 QString IconEditorPlugin::toolTip const
22 {
23 return tr("An icon editor widget");
24 }

Функция toolTip возвращает всплывающую подсказку, которая появляется, когда мышка находится на пользовательском виджете в панели виджетов Qt Designer.

25 QString IconEditorPlugin::whatsThis const
26 {
27 return tr("This widget is presented in Chapter 5 of <i>C++ GUI "
28 "Programming with Qt 4</i> as an example of a custom Qt "
29 "widget.");
30 }

Функция whatsThis возвращает текст «What's This?» (что это?) для отображения в Qt Designer.

31 bool IconEditorPlugin::isContainer const
32 {
33 return false;
34 }

Функция isContainer возвращает true, если данный виджет может содержать другие виджеты; в противном случае он возвращает false. Например, QFrame представляет собой виджет, который может содержать другие виджеты. В целом любой виджет может содержать другие виджеты, но Qt Designer не позволяет это делать, если isContainer возвращает false.

35 QWidget *IconEditorPlugin::createWidget(QWidget *parent)
36 {
37 return new IconEditor(parent);
38 }

Функция createWidget вызывается Qt Designer для создания экземпляра класса виджета для указанного родительского виджета.

39 Q_EXPORT_PLUGIN2(iconeditorplugin, IconEditorPlugin)

В конце исходного файла реализации класса подключаемого модуля мы должны использовать макрос Q_EXPORT_PLUGIN2, чтобы сделать его доступным для Qt Designer. Первый аргумент — назначаемое нами имя подключаемого модуля, второй аргумент — имя класса, который его реализует.

Используемый для построения подключаемого модуля файл .pго выглядит следующим образом:

TEMPLATE = lib
CONFIG += designer plugin release
HEADERS = ../iconeditor/iconeditor.h \
iconeditorplugin.h
SOURCES = ../iconeditor/iconeditor.cpp \
iconeditorplugin.cpp
RESOURCES = iconeditorplugin.qrc
DESTDIR = $(QTDIR)/plugins/designer
