Глава 8. Графика 2D и 3D

Основу используемых в Qt средств графики 2D составляет класс QPainter (рисовальщик Qt). Этот класс может использоваться для рисования геометрически фигур (точек, линий, прямоугольников, эллипсов, дуг, сегментов и секторов окружности, многоугольников и кривых Безье), а также пиксельных карт, изображений и текста. Кроме того, QPainter поддерживает такие продвинутые функции, как сглаживание линий (antialiasing) при начертании фигур и букв в тексте, альфа—смешение (alpha blending), плавный переход цветов (gradient filling) и цепочки графических элементов (vector paths). QPainter также поддерживает преобразование координат, что делает графику 2D независимой от разрешающей способности.

QPainter может использоваться для вычерчивания на таких «устройствах рисования», как QWidget, QPixmap или QImage. QPainter удобно применять, когда мы программируем пользовательские виджеты или классы пользовательских графических элементов с особым внешним видом и режимом работы. Класс QPainter можно также использовать совместно с QPrinter для вывода графики на печатающее устройство и для генерации файлов PDF. Это значит, что во многих случаях мы можем использовать тот же самый программный код при отображении данных на экран и при получении напечатанных отчетов.

В качестве альтернативы классам QPainter можно использовать OpenGL. OpenGL является стандартной библиотекой графических средств 2D и 3D. Модуль QtOpenGL позволяет очень легко интегрировать OpenGL в приложения Qt.

Рисование при помощи QPainter

Чтобы начать рисовать на устройстве рисования (обычно это виджет), мы просто создаем объект QPainter и передаем ему указатель на устройство. Например:

void MyWidget::paintEvent(QPaintEvent *event)
{
 QPainter painter(this);
 …
}

Мы можем рисовать различные фигуры, используя функции QPainter вида draw…. На рис 8.1 приведены наиболее важные из них.

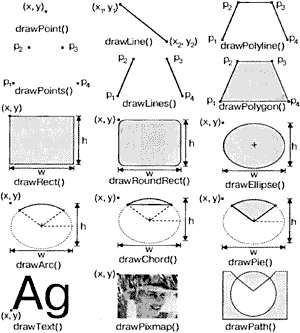

Рис. 8.1. Часто используемые функции draw… рисовальщика QPainter.

Параметры настройки QPainter влияют на режим рисования. Некоторые из них устанавливаются на параметры настройки устройства, а другие инициализируются значениями по умолчанию. Тремя основными параметрами настройки рисовальщика являются перо, кисть и шрифт:

• Перо используется для отображения прямых линий и контуров фигур. Оно имеет цвет, толщину, стиль линии, стиль окончания линии и стиль соединения линий.

• Кисть представляет собой шаблон, который используется для заполнения геометрических фигур. Он обычно имеет цвет и стиль, но может также представлять собой текстуру (пиксельную карту, повторяющуюся бесконечно) или цветовой градиент.

• Шрифт используется для отображения текста. Шрифт имеет много атрибутов, в том числе название и размер.

Эти настройки можно в любое время модифицировать при помощи функций setPen, setBrush и setFont, вызываемых для объектов QPen, QBrush или QFont.

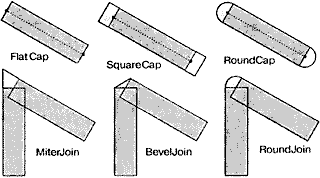

Рис. 8.2. Стили окончания линий и стили соединения линий.

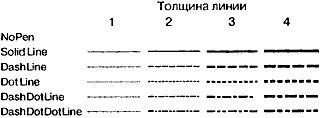

Рис. 8.3. Стили пера.

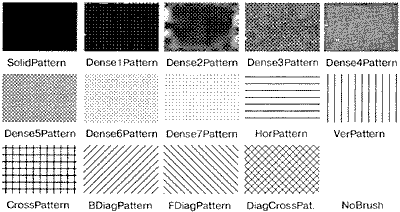

Рис. 8.4. Определенные в Qt стили кисти.

Рис. 8.5. Примеры геометрических фигур.

Давайте рассмотрим несколько примеров. Ниже приводится программный код для вычерчивания эллипса, показанного на рис. 8.5 (а):

QPainter painter(this);
painter.setRenderHint(QPainter::Antialiasing, true);
painter.setPen(QPen(Qt::black, 12, Qt::DashDotLine, Qt::RoundCap));
painter.setBrush(QBrush(Qt::green, Qt::SolidPattern));
painter.drawEllipse(80, 80, 400, 240);

Вызов setRenderHint включает режим сглаживания линий, указывая QPainter на необходимость использования по краям цветов различной интенсивности, чтобы уменьшить визуальное искажение, которое обычно заметно, когда края фигуры представляются пикселями. В результате края воспринимаются более ровными на тех платформах и устройствах, которые поддерживают эту функцию.

Ниже приводится программный код для вычерчивания сектора эллипса, показанного на рис. 8.5 (б):

QPainter painter(this);
painter.setRenderHint(QPainter::Antialiasing, true);
painter.setPen(QPen(Qt::black, 15, Qt::SolidLine, Qt::RoundCap, Qt::MiterJoin));
 painter.setBrush(QBrush(Qt::blue, Qt::DiagCrossPattern));
painter.drawPie(80, 80, 400, 240, 60 * 16, 270 * 16);

Два последних аргумента функции drawPie задаются в шестнадцатых долях градуса.

Ниже приводится программный код для вычерчивания кривой Безье третьего порядка, показанной на рис. 8.5 (в):

QPainter painter(this);
painter.setRenderHint(QPainter::Antialiasing, true);
QPainterPath path;
path.moveTo(80, 320);
path.cubicTo(200, 80, 320, 80, 480, 320);
painter.setPen(QPen(Qt::black, 8));
painter.drawPath(path);

Класс QPainterPath может определять произвольные фигуры векторной графики, соединяя друг с другом основные графические элементы: прямые линии, эллипсы, многоугольники, дуги, кривые Безье второго и третьего порядка и другие цепочки графических элементов рисовальщика (painter paths). Такие цепочки являются законченными элементарными рисунками в том смысле, что любая фигура или любая комбинация фигур может быть представлена в виде некоторой цепочки графических элементов.
