Р-38 Lightning Фотоархив

К числу других новинок P-38F относит­ся изменение способа открытия фонаря ка­бины. Откидывающая вбок- секция фонаря ранних «Лайтнингов» была заменена секци­ей, которая откидывалась назад (часть P-38F ранней постройки комплектовалась фонаря­ми с секцией, откидывающейся вправо). На P-38F появились «боевые закрылки», вне­дренные на самолетах 15-н производствен­ной серии. «Боевые закрылки» представля­ли собой доработку стандартных закрылков, которая позволяла отклонять закрылки на угол до 18 град, на боевой скорости. Трубка Пито на P-38F была перенесена из-под фю­зеляжа на нижнюю поверхность левой кон­соли крыла.

На P-38F впервые на «Лайтнинге» по­явилась двухместная кабина. Два летчика в дикой тесноте размещались под стандарт­ным фонарем Р-38. Место второго пилота было организовано взамен устанавливавшейся за креслом основного летчика радио­аппаратуры. Несколько таких учебно-трени­ровочных самолетов построили заново, не­сколько переделали из одноместных истре­бителей в полевых условиях. Всего самоле­тов P-38F построили 547 штук, двадцать из них прошли модернизацию в фоторазведчи­ки. 50 P-38F (обозначались P-38F-13 и Р-38F-I5) были «Лайтнингами II» из британ­ского заказа, серийные номера этих машин AF221 - 774.

Редкий неокрашенный P-38F-I5 (бывший «Лайтнинг II»). На фюзеляже нанесены отметки и четырех сбитых германских аэропланах и одном итальянском, а также отметки об 11 боевых вылетах на бомбометание. Подразделения и летчик, летавший на данном летательном аппарате не установлены.

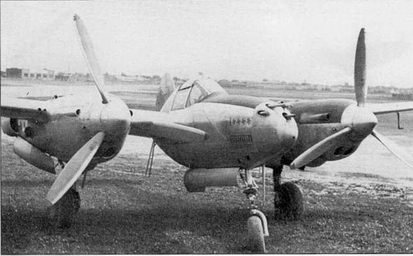

P-38F из 1-й истребительной авиагруппы после вынужденной посадки в декабре 1942 г. в лиссабонском аэропорту Портела де Сакавем, единственный Р-38, интернированный в Португалии. Португальцы самолет не использовали, но регулярно показывали высоким лицам, посещавшим аэропорт.

P-38G со 100-фунтовыми практическими бомбами на внешней подвеске, Флорида, конец 1943 г. Внешне P-38G не отличился от P-38F, на P-38G стояли доработанные системы управления двигателями.

P-38G/H (модель 222)

Внешне самолеты P-38G идентичны са­молетам P-38F. но в отличие от «F» на «G» стояли двигатели Алл неон V-I710-51/55 с улучшенной системой управления. Помимо баков емкостью 165 галлонов, самолеты Р-38G могли нести 300-галлонные баки. В использованием 300-галонных баков даль­ность полета возрастала до 2050 миль (пе­регоночная дальность 2300 миль).

Было построено 1462 самолета P-38G, в том числе 180 фоторазведчиков и 375 Р-3XG-15 (бывшие «Лайтннпги II»).

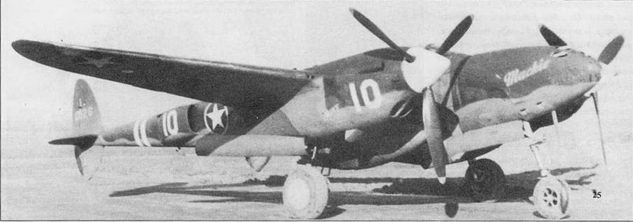

«Mackie» – P-38G капитана Гарри Дэйхоффа, командира 82-й эскадрильи 78-го истребительной авиагруппы, Гоксилл, Англия, 1942 г. В начале 1943 г. «Лайтнинга» 78-й группы были переброшены в Северную Африку, а сама группа перевооружена истребителями Рипаблик Р-47 «Тандерболт».

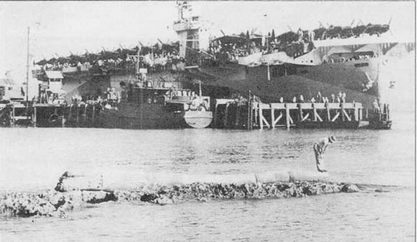

Американский эскортный авианосец перед отправкой из Сан-Франциско в южную часть Тихого океана. На палубу авианосца погружены истребители Р-38. Эскортные авианосцы широко использовались в качестве авиатранспортов.

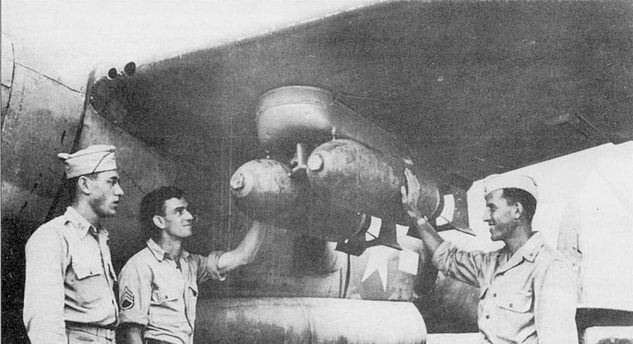

Экспериментальный подкрыльевой пилон для подвески двух 250-фунтовых авиабомб. Пилоны успешно прошли испытания на «Лайтнингах» 82-й истребительной авиагруппы, действовавшей на Тихом океане. Усиленное крыло P-38G позволяло поднимать больший груз.

Р-38Н (модель 222)

«Лайтнинг» модели Р-38Н отлича­лись от P-3XG двигателями. На P-38H ставились Аллисоны V-1710-89/91 мощнос­тью 1425 л.с. е полностью автоматизиро­ванным управлением турбокомпрессором и маслорадиатором. Формально двигатель развивал мощность в 1425 л.с., но снима­емая мощность была ограничена величи­ной 1240 л.с. из-за неадекватной для боль­шей мощности системы охлаждения, смонтированной на «Лайтнинге». Макси­мальная взлетная масса Р-38Н возросла до 19 900 фунтов, а дальность полета даже с подвесными баками емкостью по 300 гал­лонов упала до 1950 миль.

На Р-38Н пушка M-l была заменена 20-мм артиллерийским орудием AN/M2C.

Изготовлен 601 самолет Р-38Н, 200 из них прошло модернизацию в фоторазведчики.

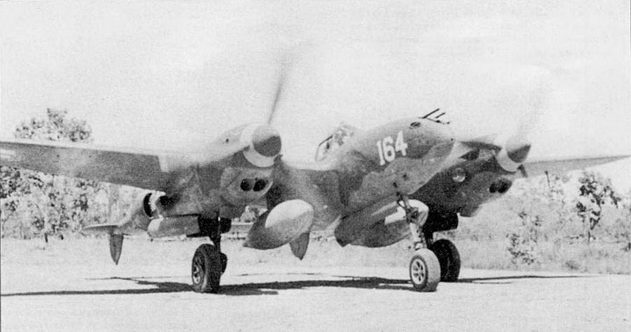

Лейтенант Джордж Принтис летал на этом P-38G в период службы в 432-й эскадрильи 475-й истребительной авиагруппы в 1943 г., когда эскадрилья базировалась в Дободуре на Новой Гвинее. Коки винтов – желтые, номера – белые с желтой обводкой.

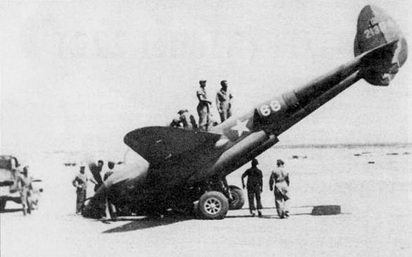

Поломка стойки носовой опоры шасси – частое явление на истребителях Р-38. Снимок самолета P-38G из 82-й истребительной группы с подломанной носовой стойкой сделан в Алжире на аэродроме Пилиргма.

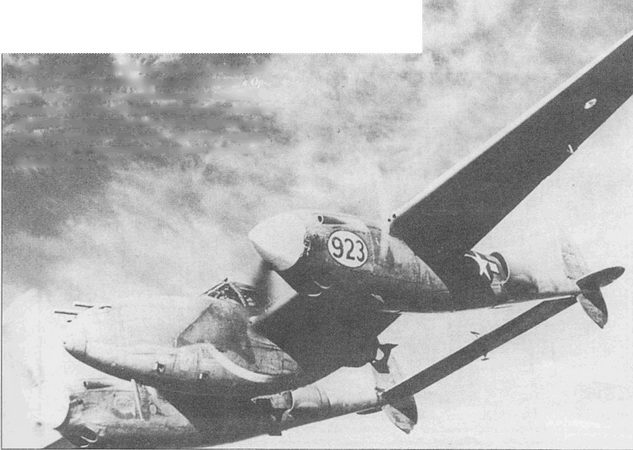

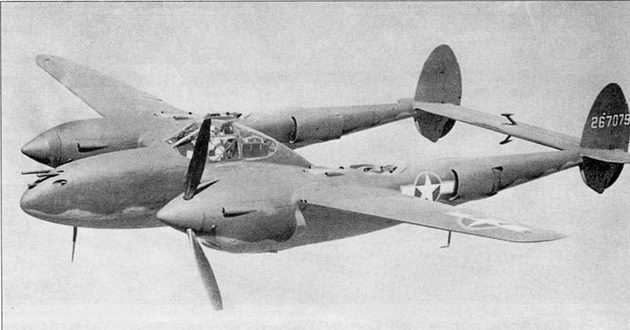

Летчик-испытатель фирмы Локхид Джимми Маттерн в полете на новом Р- 38Н, левый винт зафлюгирован.

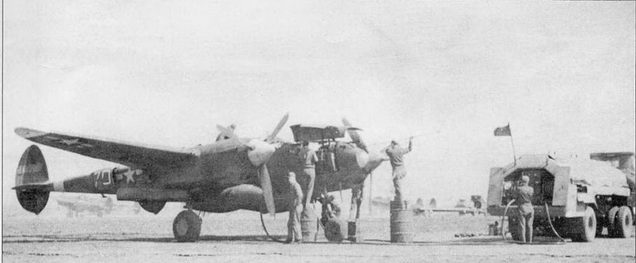

Снаряжение боекомплекта и чистки стволов пулеметов Р-38Н из 71-й истребительной эскадрильи 1-й истребительной авиагруппы, Винченцо, Италия, начало 1944 г. Коки винтов, полосы вокруг хвостовых балок, бортовые номера, законцовки крыла – белые.

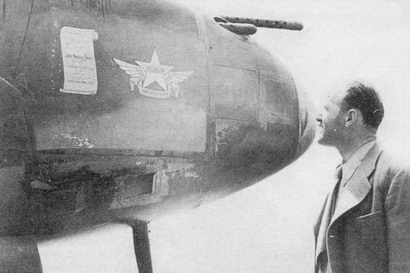

Некоторые «Лайтнинги» получили имена погибших на войне работников фирмы Локхид. Этот самолет назван в честь Джона Весли Стара, работавшего па фирме Локхид с июля 1940 г. по марта 1942 г.

Р-38Н с парой 500-фунтовых бомб на внешней подвеске под центропланом. Самолет базировался в Орландо, шт. Флорида, и использовался для отработки тактики действий «Лайтнингов». После усиления прочности крыла и установки более мощных( двигателей «Лайтнинг» мог нести бомбовую нагрузку, такую же как знаменитая «Летающая Крепость» – B-17.овщик В-17.

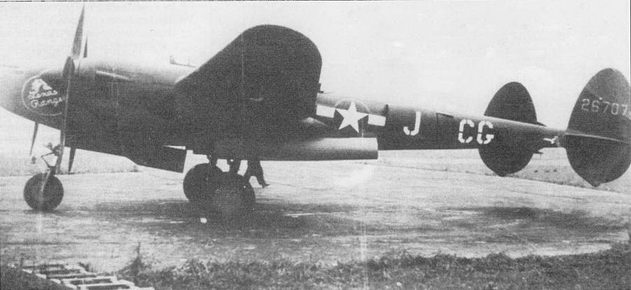

«Texas Ranger» – Р-38H подполковника Джека Дженкинса из 38-й истребительной эскадрильи 55-й истребительной группы, Натхэмпстид, Англия. Подполковник Дженкинс был командиром 55-й группы с июня по октябрь 1944 г.

Р-38 с собственным именем «Stardust» лейтенанта Ройала Фрея из 55-й истребительной эскадрильи 200-й авиагруппы, КингзКлифф, Англия. 20-я группа стала второй из двух истребительных авиагрупп 8-й воздушной армии, эксплуатирующих истребители Р-38.

Лейтенант Дж. Хагенбэк летал на Р-38 с собственным именем «ВАТ OUT OF Hell», 94-я эскадрилья 1-й истребительного авиагруппы, Сардиния начало 1944 г. Коки винтов желтые, вся остальная маркировки белого цвета.

P-38J (модель 422)

«Лайтнинг» в варианте P-38J стал, нако­нец той машиной, которую задумывал Кла­ренс Джонсон и которую рассчитывали по­лучить военные. Истребители Р-38.1 сочета­ли высокую максимальную скорость со зна­чительным практическим потолком, хоро­шей маневренностью и надежностью. Раз­ведывательных вариантов P-38J не суще­ствовало, всего же фирма Локхид выдала на гора 2970 самолетов P-38J.

На P-38J теплообменники турбокомп­рессоров были перенесены из носков кры­ла в мотогондолы. Сделано это было для улучшения управления турбокомпрессора­ми, что в свою очередь повышало надеж­ность двигателей Аллисон V-1710-F17.
