Работы по дереву и стеклу

Кромки строгают без специальной разметки, так как эта операция производилась в самом начале обработки, а после правильно проведенного распиливания разметочные риски должны оставаться хорошо заметными и нетронутыми. Сначала строгают одну из продольных кромок, затем обе поперечные и вторую продольную. Строгание можно проводить как с двух концов, так и с одного. В первом случае, чтобы не сколоть дальний угол плиты, в направлении которого движется рубанок, кромку обрабатывают до середины с одного, а затем, развернув плиту на 180°, с противоположного конца. При строгании в одном направлении на дальнем конце, на уровне разметочной риски, предварительно делают глубокую зарубку (просечку), используя для этой цели нож или стамеску.

Кромки сначала выравнивают шерхебелем, а потом рубанком. В том случае, если толщина снимаемой шерхебелем стружки не превышает 1–1,5 мм, начинают работать рубанком. Кромки древесно-стружечной плиты строгают так же, как и кромки любых других плит. Отличие состоит лишь в том, что вместо обыкновенных ленточных отделяются стружки в виде крошек. На кромку столярной плиты выходят торцы брусков, поэтому при ее строгании выпуск лезвия ножа уменьшают.

Начинающие столяры, работая рубанком, очень часто допускают такую ошибку: в начале движения, когда инструмент входит в обрабатываемую поверхность, его приподнимают кверху, а в конце, наоборот, наклоняют книзу. Вследствие этого начальный и конечный участки кромки оказываются перестроганными, а средняя часть остается недостроганной. Для избежания подобных погрешностей в начале строгания следует сильнее нажимать на инструмент левой рукой, а в конце – правой. В средней части кромки нажим обеих рук должен быть одинаковым.

К перекосу обрабатываемой поверхности приводит наклон рубанка вбок. А вследствие изменения наклона с одного бока на другой образуется похожая на пропеллер поверхность, которую очень трудно выправить. Обнаружить перекос можно с помощью угольника. Этот инструмент периодически прикладывают длинной стороной к пласти плиты, а короткой – к кромке. Если возник перекос, сострагивают возвышающиеся участки.

Благодаря наличию двусторонних разметочных рисок значительно упрощается контроль при строгании. По рискам видно, в каких местах плита прострогана больше, а в каких меньше. Главное – не перестрогать риски, иначе можно испортить кромку и повредить облицовочный слой.

Качество проведенной работы проверяют, поставив плиту остроганной кромкой на гладкий стол. Если она не упадет, значит, строгание выполнено правильно.

Столярные и плотничные соединения и крепления

Cделать что-то полностью из массива древесины без единого крепления, без разделения изделия на детали довольно сложно, а порой невозможно. К тому же приобрести большой массив древесины достаточно дорого, а одна ошибка может привести к порче всего бруска.

Гораздо проще разделить чертеж на отдельные детали, а не выпиливать каждый изгиб или выемку, постоянно переворачивая все изделие. Все отдельные детали изделия должны соответствовать размерам, а при соединении составлять единое целое. Кроме того, немаловажным фактором прочности изделия являются точность и прочность соединений.

Соединение деревянных деталей производят несколькими способами: с помощью гвоздей, шурупов, деревянных шипов и шпонок, склеивания и т. д.

Виды соединений

Все соединения, будь то плотничные или столярные, называются посадками, потому что в их основе лежит принцип насаживания детали с шипом на деталь с пазом. В зависимости от того, как плотно соприкасаются детали в креплении, все посадки разделяются на напряженные, плотные, скользящие, свободные и очень свободные.

В основе всех соединений лежит узел – место крепления. В зависимости от того, какую фигуру напоминают соединившиеся детали и как расположен узел, существует несколько видов соединений. Среди них выделяют торцевые, боковые, угловые, т-образные и крестовидные.

Торцевые соединения

Есть еще одно определение такого соединения – наращивание. Оно характеризуется тем, что все детали скрепляют между собой в торцевой части, при этом увеличивается длина целой детали. В зависимости от типа крепления такие торцевые соединения выдерживают большие нагрузки при сжатии, растяжении и изгибе. Обычная целая доска во многом уступает доске, полученной при наращивании.

Торцевое соединение деталей, сопротивляющееся сжатию, может иметь различную конструкцию. Основная особенность этого соединения состоит в том, что каждый брусок обладает и накладкой, и пазом, которые чаще всего делают равными и по толщине, и по длине. Можно сделать наращивание с прямой накладкой вполдерева (рис. 66, а, б), а можно сделать торцевое соединение с косой накладкой (рис. 66, в).

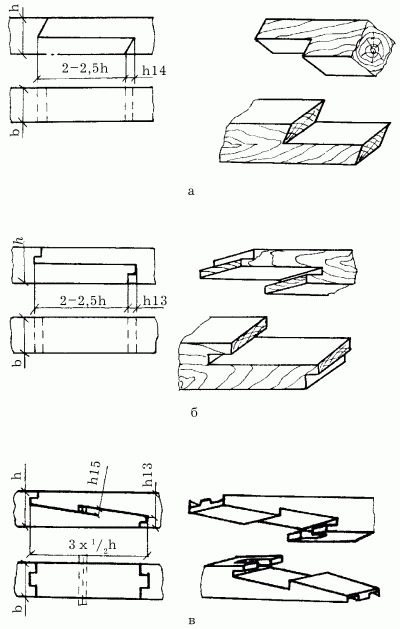

Рис. 66. Торцевые соединения, сопротивляющиеся сжатию: а – с прямой накладкой вполдерева; б – с прямой накладкой со стыком в тупой угол; в – с косой накладкой со стыком в шип.

Если нет уверенности в прочности будущего соединения, можно дополнительно усложнить его шипами (см. рис. 66, в) или различными стыками, например стыком в тупой угол (см. рис. 66, б). Но это соединение потребует дополнительного клеевого крепления или крепления с помощью гвоздей и шурупов.

Торцевое соединение деталей, сопротивляющееся растяжению, в основе своей конструкции содержит накладку в замок. Сначала чертят накладку, затем на одной детали делают паз, а на другой – выступ. Именно этот замок и позволяет обеим половинам не разъединяться. Так же, как и соединение, сопротивляющееся сжатию, этот тип соединения может иметь прямую (рис. 67, а, в) и косую (рис. 67, б) накладки.

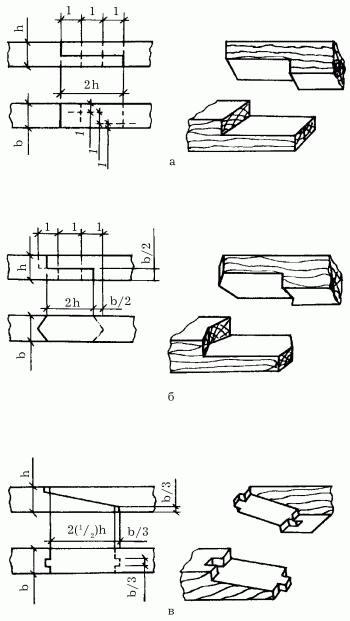

Рис. 67. Торцевые соединения, сопротивляющиеся растяжению: а – в прямой накладной замок; б – в косой накладной замок; в – с прямой накладкой со стыком в шип (ласточкин хвост).

В качестве дополнительного крепления здесь можно использовать клей, гвозди или шурупы.

Торцевое соединение, сопротивляющееся изгибу, в своей основе использует накладку либо с косым стыком (рис. 68, а), либо накладку со ступенчатым стыком (рис. 68, б).

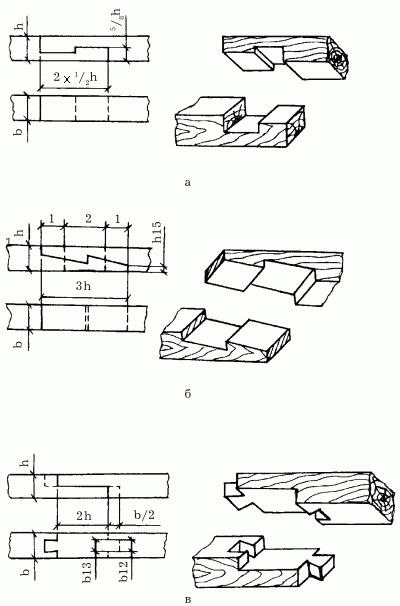

Рис. 68. Торцевые соединения, сопротивляющиеся изгибу: а – с прямой накладкой вполдерева с косым стыком; б – с прямой накладкой вполдерева со ступенчатым стыком; в – в косой накладной замок с клиньями и со стыком в шип.

Особенностью первого типа соединения, где используют косой стык, является то, что торцевые стороны обеих деталей срезают под острым углом. При выпиливании торцов необходимо с точностью до нанометра соблюдать угол среза.

Второй тип соединения характеризуется тем, что на торцевых сторонах деталей есть небольшие пазы и шипы (рис. 68, в).

Перечисленные типы соединений обязательно должны иметь прямую поверхность накладок. Накладки с косой поверхностью используют достаточно редко, хотя они не уступают по прочности прямым. Для дополнительного крепления здесь в одинаковой степени можно использовать клей, шурупы или гвозди.
