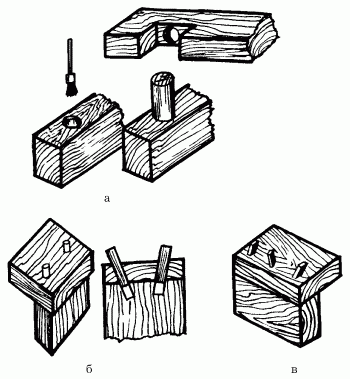

Рис. 85. Усиление соединения деревянных деталей шипами (шкантами): а – установка цилиндрического шипа на клею; б – напряженное угловое соединение на двух цилиндрических шипах; в – напряженное угловое соединение на трех прямых шипах.
Нагели и шканты используют чаще всего для соединения венцов сруба между собой, а также в неразборных соединениях стенок корпусной мебели.
Такой вид соединения используют в столярном и плотничном деле шире, чем вышеперечисленные крепления. Это незаменимая часть конструкций крепления
Шпонки могут быть как деревянными, так и металлическими. Но все они представляют собой различные вставки в гнезда между двух балок и предназначены для увеличения их прочности. Такое крепление дополнительно снабжают стальными болтами, которые могут проходить как через шпонку, так и не затрагивать ее, сжимая только балки.
Деревянные шпонки. В зависимости от того, какая часть древесного ствола была использована при изготовлении шпонки, выделяют продольные, поперечные, продольные косые и шпонки с натяжкой.
Поперечными они называются из-за того, что направление волокон шпонки перпендикулярно к направлению волокон обеих балок. Сопротивление поперек волокон намного меньше, чем вдоль них, поэтому поперечные шпонки не пользуются большой популярностью.
Продольные шпонки обеспечивают более прочное крепление. Направление волокон шпонки здесь полностью совпадает с направлением волокон балок.
Продольные косые шпонки требуют определенной точности гнезда. Чаще всего они расположены под углом 45°. Они обеспечивают еще большую прочность балки, не позволяя ей перегибаться сразу в двух направлениях: вдоль и поперек.
Шпонки с натяжкой используют там, где одновременно необходимо укрепить балку и усилить внутреннее натяжение. Для этого в гнездо между балками вбивают сразу две шпонки, имеющие клиновидную форму. Обе шпонки обязательно забивают до упора.
Металлические шпонки могут быть утапливаемыми и впрессованными, кольцевидными или квадратными.
Утапливаемые шпонки используют при боковом креплении нескольких деталей. Для шпонки обязательно выдалбливают гнездо, затем устанавливают шпонку, а потом всю конструкцию затягивают болтами.
Для впрессованных шпонок тоже готовят гнездо, закрепляют и затем закрывают другой половиной конструкции. Фиксируют соединение болтами.
В столярном и плотничном деле гвозди представляют собой удобное, простое и часто встречающееся металлическое крепление. В зависимости от того, какую толщину имеют соединяемые планки, используют гвозди определенной толщины и длины. Чем толще и длиннее гвоздь, тем прочнее он будет держаться в массиве древесины. Но это не означает, что все планки нужно прибивать только толстыми и длинными гвоздями. Тонкая и узкая дощечка от такого гвоздя может просто расколоться на две половины.
Такого эффекта можно достичь и при вбивании гвоздя в торцевую поверхность бруска, причем здесь еще может возникнуть вероятность выпадения гвоздя из образовавшегося отверстия. Объясняется это тем, что гвоздь вбивается не поперек волокон, а вдоль них. При усушке натяжение здесь будет значительно ослабевать, будут появляться трещины и т. п.
Номер гвоздей (совокупность их длины и диаметра) всегда выбирают в зависимости от толщины планки – длина самого гвоздя должна быть, как минимум, на 3 мм больше толщины дощечки, чтобы она могла надежно крепиться к основе.
Перед тем как прибить планку к основе, делают несколько отметок на поверхности доски. Так можно равномерно,
красиво, аккуратно и экономно вбить каждый гвоздь. Не надо располагать гвозди слишком близко друг к другу – достаточно прибить доску в 2–4 местах, чтобы она крепко держалась. Использование большого количества гвоздей может расколоть доску, но не сделает соединение более прочным.Кроме того, следует расположить гвозди так, чтобы предупредить возможное коробление и изгиб. Еще одно немаловажное правило: не надо вбивать гвозди близко к торцевой стороне планки – здесь древесина наиболее ослаблена, а трещина, которая пойдет от торца, расколет всю доску или расщепит несколько сантиметров доски.
Для получения более прочного крепления на толстую доску кладут тонкую, но не наоборот. Кроме того, соединение будет прочным, если вбивать гвоздь под небольшим углом, а не точно перпендикулярно.
Иногда бывает так, что шляпка гвоздя портит внешний вид поверхности. Для этого вбивают гвоздь на 3/4 всей его длины, затем острогубцами откусывают шляпку и вбивают остаток в массив.
Такого же эффекта достигают, если предварительно расплющивают шляпку, а затем вбивают гвоздь и расправляют остатки шляпки по направлению волокон. Потом поверхность шпаклюют, чтобы заделать образовавшееся углубление.
Если после забивания гвоздя его острый конец вышел наружу, то его загибают, а затем вбивают в доску.
В некоторых случаях бывает необходимо удалить гвоздь, который зашел в древесину по самую шляпку. Для этого выбивают его с обратной стороны или подрезают древесину с внешней стороны, а затем поддевают шляпку плоскогубцами или молотком, подкладывают под образовавшийся зазор дощечку и выдергивают гвоздь либо клещами, либо гвоздодером. Дощечка необходима для того, чтобы не смять древесину возле шляпки.
Существует достаточно много типов гвоздей, предназначенных для разных видов работ. Основные из них изображены на рисунке 86.

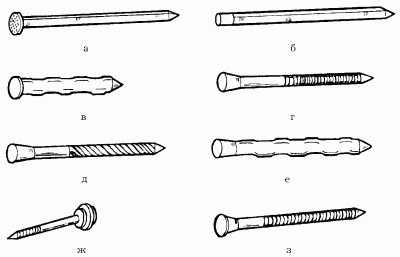

Рис. 86. Разновидности гвоздей: а – гвоздь прямой, гладкий, круглый или четырехгранный, с простой или оцинкованной поверхностью, для плотничных и строительных работ; б – гвоздь дюкерный, не имеющий шляпки, четырехгранный; в – гвоздь кровельный, круглый, профилированный, для работ с картоном, толем и другими листовыми материалами; г – гвоздь ребристый, круглый, с рифленой оцинкованной поверхностью для выполнения соединений, имеющих большую нагрузку на растяжение; д – гвоздь крученый с обычной или потайной головкой, применяется для мест с изменяющейся нагрузкой, например для закрепления досок пола; е – гвоздь с ребристой профилированной поверхностью; ж – гвоздь круглый, с ребристой поверхностью, с увеличенной шляпкой в виде шайбы, применяется при кровельных работах; з – гвоздь анкерный, круглый, с оцинкованной ребристой поверхностью.

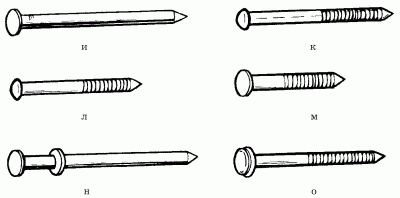

Рис. 86. Разновидности гвоздей (продолжение): и – гвоздь стальной, твердый, для работы с бетоном; к – гвоздь круглый, кислотоупорный, с ребристой поверхностью и со скругленной шляпкой, используется в местах с повышенной опасностью коррозии; л – гвоздь медный или бронзовый, панельный, с ребристой поверхностью и декоративной головкой, для мест с повышенной влажностью; м – гвоздь круглый, с оцинкованной рифленой поверхностью и большой шляпкой, применяется для работы с битумными плитами; н – гвоздь с двойной шляпкой, применятся в тех случаях, когда он потом будет удален, например в опалубках; о – гвоздь кровельный, круглый, с оцинкованной рифленой поверхностью и скругленной головкой с уплотнителем, используется для крепления облицовочных плит и кровельных профилированных материалов.
