Л. — Нет, конечно. Холодный анод не испускает электронов.
Н. — Значит, наша лампа является для электронов улицей с односторонним движением.
Л. — Да. В радиотехнике рассмотренная нами лампа называется двухэлектродной электронной лампой или диодом.
Н. — Я думаю, что ток в диоде очень слабый.
Л. — И ты не ошибаешься. По крайней мере в диодах, используемых в радиоприемниках. Ток в них редко бывает больше нескольких десятков
Н. — А от чего зависит этот ток?
Л. — Прежде всего от напряжения, приложенного между анодом и катодом: чем больше это напряжение, тем больше ток.
Н. — Это мне кажется нормальным — чем сильнее анод зовет к себе электроны, тем больше их приходит на его зов.
Л. — Однако это правило справедливо только до некоторого предела, выше которого, несмотря на увеличение напряжения на аноде, ток больше не возрастает.
Н. — Почему же?
Л. — Потому что при определенном напряжении все электроны, испускаемые катодом, достигнут анода, и тогда говорят, что ток достигает насыщения, иными словами, устанавливается максимальный ток, который может создать катод (рис. 27).

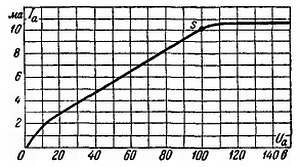

Рис. 27. Кривая, показывающая изменение анодного тока в зависимости от анодного напряжения. В точке s наступает насыщение.
Н. — Очевидно, самый лучший катод в мире не может дать больше того, чем он располагает… Однако относительно устройства катодов мне пришла грандиозная идея. Мне кажется, что за нее мне могли бы выдать патент.
Л. — Каково же это сенсационное открытие?
Н. — Я думаю, что можно значительно упростить конструкцию катода, объединив в один элемент нить накала и эмитирующую поверхность. Для этого достаточно пропустить ток накала через нить, сделанную из металла, обладающего хорошими эмитирующими свойствами. При этих условиях такая нить, нагреваясь, эмитировала бы сама электроны и представляла собой очень простой катод.
Л. — Поздравляю тебя, Незнайкин. Ты только что изобрел катод прямого накала, действительно более простой, чем катод с косвенным накалом, устройство которого я тебе объяснил. Однако твое изобретение несколько опоздало, так как лампы с прямым накалом были известны задолго до ламп с косвенным накалом. Впрочем, катод с прямым накалом до настоящего времени используют в радиоприемниках, питаемых от батарей, а также в некоторых лампах сетевых радиоприемников.
Н. — Решительно, я родился слишком поздно и мне ничего не осталось изобрести.
Л. — Наоборот. Ты можешь изобрести другие лампы, более сложные, чем диод. Но и тут уже многое было сделано увеличивая число сеток, их форму и расположение, техники создали очень интересные лампы.
Н. — А для чего служат эти знаменитые сетки?
Л. — Сетки — настоящие проволочные решетки с ячейками той или иной величины или цилиндрические спирали — помещаются на пути следования электронов между катодом и анодом. С точки зрения геометрии сетки совсем не создают препятствия движению электронов. Однако,
находясь значительно ближе к катоду, сетки оказывают на поток электронов значительно большее влияние, чем анод.Н. — Это мне не совсем ясно. О каком это влиянии ты говоришь?
Л. — О влиянии напряжения на сетке на анодный ток.
Рассмотрим наиболее простую после диода лампу с одной сеткой, т. е. лампу с тремя электродами — катодом, сеткой и анодом. Она называется триодом и является родоначальницей всех современных многосеточных ламп — восьмиэлектродных (октодов) и даже двенадцатиэлектродных (додекаодов).
Н. — Я предпочитаю, однако, чтобы ты рассказал сначала о триоде. Электроны, может быть, достаточно умны, чтобы найти дорогу среди восьми или двенадцати электродов, но я нахожу, что это чертовски сложно.
Л. — Позднее ты увидишь, что в сущности это очень просто. Чтобы наглядно показать тебе влияние сетки на анодный ток в триоде, я помещу между катодом и сеткой маленькую батарею Бс, соединенную с катодом средним отводом (рис. 28). Благодаря этому я могу приложить к сетке напряжение или отрицательное (соединяя сетку с левой частью батареи), или положительное (соединяя ее с правой частью батареи). Таким образом, можно изменять напряжение сетки по отношению к катоду от —2 до +2 в. Точно так же анодное напряжение может изменяться путем переключения отводов на анодной батарее Ба, отрицательный вывод которой соединен с катодом.
Рис. 28. Схема, позволяющая сравнить влияние напряжений сетки и анода на анодный ток. Изменение напряжения батарей сетки и анода (Бс и Ба) производится путем увеличения числа работающих элементов.
Н. — Я вижу, что для анода ты взял батарею 120 в, тогда как для сетки только 4 в. Почему?
Л. — Да потому что, как ты это сейчас увидишь, небольшие изменения напряжения на сетке производят на анодный ток то же действие, что и значительные изменения напряжения на аноде. Смотри сам. Включаем на анод +80 в и на сетку —2 в. Какой ток показывает миллиамперметр mА?
Н. — Один миллиампер.
Л. — Хорошо. Теперь я устанавливаю напряжение на сетке —1 в, т. е. увеличиваю напряжение на 1 в. Анодный ток возрос до 4 ма. Значит, он увеличился на 3 ма при изменении напряжения на сетке на 1 в.
Н. — Я думаю, что он увеличился потому, что сетка, став менее отрицательной, отталкивает менее энергично электроны, которые вырываются с катода.
Л. — Конечно. Попутно добавлю, что величина изменения анодного тока при увеличении напряжения на сетке на 1 в называется крутизной лампы и измеряется в миллиамперах на вольт (ма/в). Крутизна нашего триода 3 ма/в, потому что, увеличивая на 1 в напряжение на сетке, мы наблюдаем увеличение анодного тока на 3 ма.
Н. — Но из того, что ты говорил раньше, мы можем также увеличить анодный ток, увеличивая напряжение, приложенное к аноду.
