Радио?.. Это очень просто!

Н. — Но тогда она будет способствовать увеличению тока анода, который наведет в катушке L еще более сильный ток, сделающий сетку еще более положительной, и…

Л. — Стой!.. Если ты будешь продолжать в том же духе, то договоришься вскоре до миллиона ампер. Не забудь, однако, что анодный ток не может бесконечно возрастать.

Н. — Действительно, он ограничен величиной тока насыщения. Стало быть, когда сетка будет достаточно положительной, чтобы анодный ток достиг насыщения, он больше не будет увеличиваться. А так как он больше не будет изменяться, никакого тока в катушке L не будет.

Л. — Какое заблуждение! Конечно, не будет больше тока, индуктированного катушкой L₁. Однако разве ты не видишь, что тогда конденсатор С будет заряжен?

Н. — В самом деле. И он начнет, следовательно, разряжаться, причем потенциал сетки лампы окажется более отрицательным. Но мне кажется, что в этих условиях анодный ток начнет убывать.

Л. — Конечно. И это новое изменение тока в катушке L₁ вызовет в катушке L новый индуктированный ток; но в каком направлении он пойдет теперь?

Н. — Несомненно, слева направо. Прежде всего потому, что ты спрашиваешь таким тоном…, а затем и потому, что ток в катушке L₁ уменьшается, а ток в катушке L с его духом противоречия пойдет в том же направлении, т. е. слева направо, чтобы оказать сопротивление этому уменьшению.

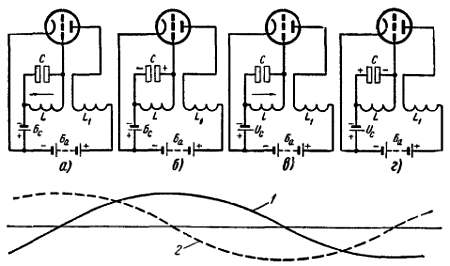

Л. — Вот это логично! И, таким образом, когда конденсатор С будет разряжен (рис. 36, в), процесс на этом не закончится. Ток в катушке L₁ будет продолжать индуктировать ток в катушке L, в результате чего потенциал сетки лампы будет становиться все более и более отрицательным и анодный ток в конце концов совсем прекратится.

…И ВСЕ НАЧИНАЕТСЯ СНАЧАЛА!

Н. — Однако, как я вижу (рис. 36,г), конденсатор будет в этот момент снова заряжен. Следовательно, он начнет разряжаться. Потенциал сетки лампы станет менее отрицательным. Снова появится анодный ток, который начнет возрастать…

Л. — И все начнется сначала! Разве ты не видишь, что мы вернулись к исходной точке наших рассуждений?

Н. — Это правда. Но это ведь дьявольски сложно!

Л. — Не настолько, как тебе кажется. Рассмотрим токи в сеточной и анодной цепях. Ты видишь, что в сеточной цепи ток идет сначала в одном направлении, увеличивается и уменьшается, затем меняет направление и снова увеличивается…

Н. — Следовательно, это переменный ток?

Л. — Да. А какова его частота?

Н. — Конечно, его частота равна собственной частоте колебательного контура LC, находящегося в сеточной цепи лампы. Ведь в этом контуре, как ты мне раньше объяснял, конденсатор С попеременно заряжается и разряжается на катушку индуктивности L.

Л. — Это правильно. Только эти колебания не затухают и не прекращаются после нескольких колебаний, а поддерживаются путем постоянного добавления энергии, которую поставляет анодная батарея Б_а через катушку L₁, связанную индуктивно с катушкой контура L.

Н. — Мне кажется, что я понял. Итак, движение электронов в колебательном контуре похоже, как мы уже отмечали, на движение маятника стенных часов. Точно так же, как маятник останавливается после определенного количества колебаний, если ничто не поддерживает это движение, так и электроны колебательного контура не будут постоянно двигаться через катушку индуктивности попеременно с одной пластины конденсатора на другую. Чтобы поддерживать движение маятника, имеющаяся в часах натянутая пружина должна сообщать каждому колебанию маятника совсем небольшой толчок. В генераторе роль пружины играет батарея Б_а.

Л. — А что же играет роль спускового устройства?

Н. — Сетка.

Л. — Незнайкин, я тебя поздравляю и предсказываю блестящую карьеру в радио.

Н. — Спасибо! Но теперь, когда я знаю, как генератор вырабатывает незатухающие колебания высокой частоты, можешь ты мне объяснить, как происходит излучение колебаний?

Л. — Это очень просто. Вырабатываемый переменный ток высокой частоты необходимо направить в антенну. Это можно сделать, связав индуктивно катушку L с катушкой L₂, включенной между проводом антенны и землей (рис. 37). Поместив в анодную цепь манипулятор К (ключ Морзе), мы сможем подавать короткие или длинные сигналы, соответствующие точкам и тире азбуки Морзе. Таким образом происходит радиотелеграфная передача.

Рис. 37. Простейшие схемы радиопередатчиков.

_{а — радиотелеграфный с ключом К; б — радиотелефонный с микрофоном М.}

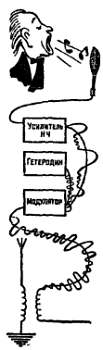

Н. — Но меня интересует радиотелефонная передача. И ты мне обещал объяснить, как усаживаются пассажиры низкой частоты в поезд тока высокой частоты.

Л. — Ты прав. Это очень легко сделать. Мы можем, например, включить микрофон в цепь антенны. Так как сопротивление микрофона меняется под действием звуковых волн, ток в антенне будет меняться в свою очередь. Иначе говоря, вместо незатухающих колебаний с постоянной амплитудой (рис. 38, а) мы будем иметь колебания с изменяющейся амплитудой (рис. 38, в), или модулированный ток высокой частоты.

Рис. 38. Диаграммы токов в радиопередатчике.

_{а — немодулированный ток высокой частоты; б — модулирующие низкочастотные колебания; в — модулированный высокочастотный ток.}

Н. — Я понимаю. Когда сопротивление микрофона увеличивается, амплитуда высокочастотных колебаний уменьшается. Именно в этом изменении амплитуд высокой частоты и заложен низкочастотный ток.

Беседа десятая

В простейшем приемнике необходимы три элемента: приемная антенна, детектор и телефонные наушники. В этой беседе два наших друга обсуждают назначение и механизм детектирования. Само собой разумеется, что сначала они рассмотрят простейший метод — диодное детектирование. Не забудут они и о кристаллическом детекторе, который до сих пор имеет горячих сторонников. Затем Любознайкин расскажет об анодном детектировании.

ПРИБЫТИЕ ПОЕЗДА НА ВОКЗАЛ

Незнайкин. — Я очень сержусь, что ты меня бросил для сдачи своих экзаменов в самый захватывающий момент. Мы остановились на том, что посадив пассажира (низкую частоту) в поезд (высокую частоту), мы дали сигнал отправления… и наш поезд высокой частоты все еще движется.

Любознайкин. — В самом деле, наступило время его остановить. Ты знаешь, конечно, что волны остановятся на станции назначения, которую называют приемной антенной. В антенне эти волны возбуждают модулированный ток высокой частоты, который является точным, хотя и более слабым повторением тока, текущего в передающей антенне.
