Радио?.. Это очень просто!

Л. — Да. Попутно можно отметить, что вместо отдельных детекторной лампы — диода и лампы усиления низкой частоты — триода часто применяют комбинированную лампу — диод-триод, у которой обе системы электродов заключены в одном баллоне. При этом оказалось возможным упростить лампу и сделать общий катод для диода и триода.

Н. — Значит, эта лампа позволяет уменьшить размеры приемника и сэкономить на энергии для питания накала!

Л. — Схема с использованием диод-триода (рис. 61) совершенно аналогична схеме с отдельными диодом и триодом. Заметь, что резистор R₃ служит для создания отрицательного напряжения на сетке благодаря тому, что потенциал катода положителен относительно отрицательного вывода источника питания. Что же касается анода диода, то он в отсутствие колебаний имеет потенциал катода, потому что ток диода после прохождения через резистор R₁ возвращается непосредственно на катод.

Рис. 61. Две лампы на рис. 59 объединены в один диод-триод (детали те же что и на рис. 59).

ИДЕЯ НЕЗНАЙКИНА

Н. — Мне пришла в голову одна идея.

Л. — Я ей принципиально не доверяю. Впрочем, расскажи.

Н. — Я спрашиваю себя, нельзя ли продолжить упрощение и совместить, например, функции анода диода и сетки триода. Тогда напряжение высокой частоты, приложенное между сеткой и катодом (рис. 62), будет выпрямлено по обычной схеме диодного детектирования. Сетка триода в данном случае будет служить анодом диода, а напряжение низкой частоты, которое будет развиваться на резисторе R₁ и накопительном конденсаторе С₁ окажется приложенным между сеткой и катодом триода, и лампа будет работать как усилитель низкой частоты…

Рис. 62. Схема сеточного детектирования с последовательным сопротивлением.

Л. — Наоборот. Меня развеселило то, что ты сейчас снова открыл и очень хорошо объяснил некогда очень распространенный вид детектирования, который называли сеточным детектированием.

Как ты очень хорошо подметил, речь идет не о специальном виде детектирования, а по существу о диодном детектировании в сочетании с усилением низкой частоты, при котором один и тот же электрод (сетка) служит и анодом диода и сеткой триода. Однако это простое и логичное объяснение не было найдено теми техниками, которые для объяснения такого способа детектирования занимались досужими вымыслами столь же сложными, сколь и туманными [2] .

2

Термин «сеточное детектирование» общепринят и является правильным термином. Между сеточным детектором и диодным в сочетании с усилителем, несмотря на большое сходство, имеется и существенное различие, правильно изложенное автором книги в комментариях к двенадцатой беседе. Прим. ред.

Н. — О, я и впредь готов объяснять все проблемы радиотехники.

Л. — Не будь столь дерзким, мой дорогой Незнайкин, иначе я не покажу тебе настоящую схему сеточного детектирования.

Н. — Значит, она отличается от моей?

Л. — По существу нет. Но для более удобного монтажа следует поменять местами колебательный контур с резистором R₁ и конденсатором С₁ (рис. 63), что принципиально ничего не меняет.

Рис. 63. Варианты схемы сеточного детектирования с последовательным сопротивлением.

Впрочем, еще лучше соединить сетку с катодом при помощи резистора R₁ непосредственно, как это показано на рис. 64, а не через колебательный контур.

Рис. 64. Схема сеточного детектирования с параллельным сопротивлением.

Но что за каракули ты там царапаешь?

СХЕМА НЕЗНАЙКИНА

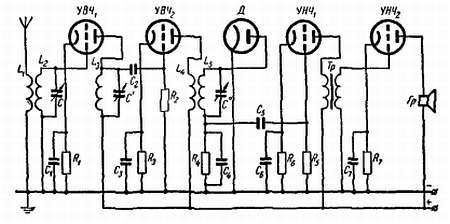

Н. — Воодушевленный твоими комплиментами, я нарисовал схему пятилампового приемника (рис. 65). Как видишь, она имеет два каскада усиления высокой частоты (УВЧ₁ и УВЧ₂). Связь между двумя первыми лампами осуществляется при помощи колебательного контура L₃C' и конденсатора связи С₂. Между второй усилительной лампой высокой частоты и диодом Д связь установлена при помощи трансформатора L₄L₅, вторичная обмотка которого настраивается конденсатором С''. Продетектированное и выделенное на резисторе R₄ напряжение через конденсатор C₅ подано на сетку первой лампы усилителя низкой частоты (УHЧ₁), низкая частота через трансформатор Тр действует на последнюю лампу (УНЧ₂), в анодную цепь которой включен громкоговоритель Гр.

Правильна ли моя схема?

Л. — О, конечно, она совершенно правильна, но если ты сделаешь приемник по этой схеме, не исключена возможность, что он будет плохо работать.

Рис. 65. Схема Незнайкина.

_{R1, R3, R6 и R7 — резисторы смещении, C1, С3, С6 и С7 — конденсаторы блокировки, R2 и R5 — резисторы утечки сетки.}

Н. — Но почему же?

Л. — Потому что в этой схеме имеются элементы, которые в ней не отражены, но которые от этого не менее вредны.

Н. — От этого может разболеться голова.

Беседа тринадцатая

В этой беседе рассматривается обратная связь, которая в зависимости от ее действия может либо улучшить, либо ухудшить работу радиоприемника. Из различных способов регулировки обратной связи Любознайкин объясняет только основные. Незнайкин рад познакомиться, наконец, с некоторыми многосеточными лампами: лампой с экранирующей сеткой и лампой с тремя сетками — пентодом. Хотите ли Вы следовать за ним по этому пути!..

ОБ ОБРАТНОЙ СВЯЗИ

Незнайкин. — Можно подумать, что я принимаю то горячий, то холодный душ. Ты то превозносишь меня, то твоя ирония разбивает самые прекрасные порывы моей творческой радиотехнической мысли…

Любознайкин. — Не будь высокопарен, Незнайкин, и скажи, в чем я несправедлив по отношению к тебе.

Н. — Прошлый раз я, правда не без труда, начертил схему великолепного радиоприемника. Проверив ее, ты меня похвалил, а потом вдруг холодно заявил, что «вследствие элементов, которые не видны на бумаге, но которые тем не менее существуют, этот радиоприемник не будет работать». Это неясно и… обидно.

Л. — Успокойся, дружище. Я хотел только коснуться существования паразитных связей, которые неминуемо нарушат работу твоей схемы. Речь идет о связях между сеточной и анодной цепями каждой лампы.

Н. — А каковы же природа и действие этих вредных связей?

Л. — Чтобы тебе это объяснить, обратимся к схеме генератора (рис. 66). Катушка анодной цепи L₂ связана с катушкой L₁, составляющей колебательный контур сетки лампы. Помнишь ли ты, что происходит в результате наличия этой связи?

Рис. 66. Схема генератора.

_{L1 — катушка в цепи сетки; L2 — катушка в цепи анода.}

Н. — Конечно: в сеточной и анодной цепях возникают колебания и генератор представляет собой настоящий маленький передатчик.

Л. — Это так, по крайней мере если степень связи между двумя катушками достаточно велика. Если же связь слаба, то колебаний не будет, но этот случай для нас также очень интересен. Ведь при этом мы будем иметь индуктивное воздействие анодной цепи на сеточную, т. е. воздействие выходной цепи на входную, которое называют обратной связью или обратной реакцией.
