– максимальная дальность стрельбы ОФС, м 9600
– дальность прямого выстрела, м:
подкалиберным снарядом 2120
кумулятивным 1000
– начальная скорость снаряда, м/с:
подкалиберного 1785
кумулятивного 905
осколочно-фугасного 850
– боекомплект, выстрелов.... 35 (из них 28 в механизме заряжания, включая ракеты)
Комплекс управляемого вооружения:
– тип "Кобра"
– разработчик КБ "Точмаш"
– дальность стрельбы, м 100-4000
– система наведения радиокомандн.
– тип ракеты 9М112 j
Пулеметы:
– зенитный 12,7-мм крупнокалиберный "Утес" боекомплект, патронов 300
– спаренный с пушкой 7,62- мм ПКТ боекомплект, патронов 1250
Прицел-дальномер
Стабилизатор вооружения ... 2-плоскостной 2Э26
Радиостанция Р-123М

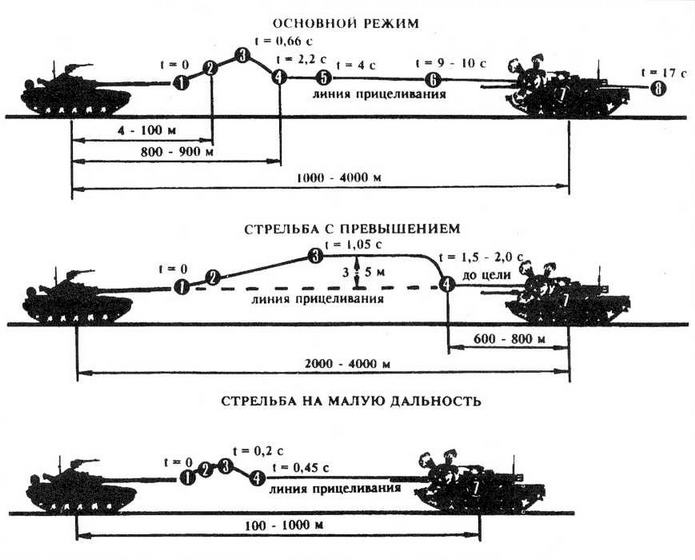

Схемы применения ПТУР 9МП2 (9M112M):
1 - выход ПТУР из пусковой установки-орудия; 2 - взведение взрывателя; 3 - захват координатором светового пятна от излучателя ПТУР; 4 - согласование оптической оси координатора с линией прицеливания; 5 - команда компенсации веса ракеты; 6 -конец работы маршевого двигателя; 1 - попадание в цель; 8 - автоматический сброс излучения
Основной танк Т-64Б с КУВ "Кобра''
В 1971-1975 гг. комплекс 9К112 "Кобра" проходил испытания на Горохровецком полигоне на двух опытных танках "объект 447" (переоборудованный серийный танк Т- 64А), созданных в ХКБМ для испытаний комплекса управляемого вооружения (КУВ) "Кобра". "Объект 447" был оснащен квантовым прицелом-дальномером 1Г21 иПТРК "Кобра" с ракетой 9М112. Использование управляемой ракеты позволяло поражать танки противника на дальности до 4000 м с вероятностью 80%. Снаряд имел хорошие показатели по пробиванию брони - до 250мм под углом 60 град, к нормали. Для стрельбы ракетами использовалась штатная пушка Д-81 К. Ракетное вооружение размещалось на танке в дополнение к основному - пушечному, подкалиберный снаряд которого на дальности 2000 м пробивал 150 мм брони под углом 60 град.,кумулятивный с 1000 м пробивал 220 мм под тем же углом.
После успешных испытаний в 1976 г. модернизированный танк под индексом Т-64Б с ракетным комплексом 9К112-1, включающим управляемую ракету 9М112, принимается на вооружение. Аппаратура наведения ТУР расположена в башне за спиной наводчика, антенна станции наведения - перед командирской башенкой. Применение ракетного вооружение обеспечивалось системой управления огнем 1АЗЗ и лазерным прицелом-дальномером 1Г42. Танк Т-64Б был впервые показан широкой публике 1 мая 1985 г. на военном параде в Москве.
Разработка газотурбинного варианта среднего танка Т-64 была задана КБ-3 ЛКЗ Постановлением ЦК КПСС и СМ СССР от 16 апреля 1968 г. В следующем году создано два прототипа нового танка: "объект 219 Сп. 1" на базе ходовой части танка Т-64; "объект 219 Сп. 2" на базе новой ходовой части. Опытные образцы проходили заводские, полигонные, войсковые испытания в течение 1969 - 1976 гг. В результате 6 июля 1976 г. танк "объект 219 Сп. 2" с обозначением Т-80 был принят на вооружение Советской Армии. Корпус танка Т-80 сварной, его лобовая верхняя деталь имеет угол наклона 68 град. Для защиты от оружия массового поражения танк оснащен подбоем, надбоем, системой герметизации и очистки воздуха. На танке установлена новая литая башня. Применение газотурбинного двигателя значительно снизило акустическую заметность танка Т-80. В процессе серийного производства на танке были установлены модернизированная 125-мм пушка 2А46-2 (дальность прямого выстрела достигала для подкалиберного снаряда почти 2100 м), квантовый прицел-дальномер ТПД-К1 и бортовые резиновые противокумулятивные
экраны.Состояние принят на вооружение в 1976 г. (в 1985 г.)
Разработчик ХКБМ им. А.А.Морозова
Изготовитель ХЗТМ
Производство серия 1976-1985 годах
Боевая масса, т 38,5-39,0 (42,4)
Сухой вес, т 37,2 (40,1)
Длина, мм:
– с пушкой вперед 9225
– корпуса 6540
Ширина, мм 3415
Высота по крышу башни, мм 2194
Клиренс, мм 500
Ср. уд. давление на грунт, кг/см2.... 0,85 (0,92)
Двигатель:
– тип дизель 5ДТФ
– максимальная мощность, л.с 700
Запас топлива, л 730+540 (920)
Удельная мощность, л.с./т 17,9 (16,5)
Максимальная скорость, км/ч 60
Запас хода, км 360-500 (650)
Преодолеваемые препятствия:
– подъем, град 31
– ров, м 2,85
– брод, м 1,8 ( с ОПВТ -5 м)
Бронирование противоснарядное комбинированное
С-ва постан. дымзавес ТДА,8 х 902Б
Экипаж, чел 3
Вооружение:
Тип орудия 125-мм пушка 2А46-2 (2А46-1)
– боевая скорострельность, выстр./мин . 8
– боекомплект, выстрелов 36
Комплекс управл. вооружен. .. 9К112 (9К112-1)
– разработчик КБ "Точмаш" j
– дальность стрельбы, м 100-4000
– система наведения радиокомандн.
– тип ракеты 9М112
Зенитный пулемет 12,7-мм НСВТ
– боекомплект, патронов 300
Спаренный пулемет 7,62-мм ПКТ!
– боекомплект, патронов 1250
Прицел-дальномер 1Г421
Стабилизатор вооружения 2Э26М
Ночной прицел ТПН-1-49-23 |
Навигационная аппаратура ГПК-59
Радиостанция Р-123М
Основной танк Т-64В с КУВ "Кобра''
Основной танк Т-64БВ с КУВ "Кобра''
В 1978 г. на вооружение поступает танк Т-80Б ("объект 219Р") с газотурбинным двигателем разработки КБ Ленинградского Кировского завода, оснащенный ракетным комплексом 9К112-1. Танк Т-80Б, как и Т-80, оснащен гидромеханическим автоматом заряжания с вместимостью конвейера 28 выстрелов.
С 1980 г. в серию пошли танки Т-80Б с модифицированным газотурбинным двигателем ГТД-1000ТФ повышенной мощности. На базе основной модификации Т-80Б был создан основной танк с навесной динамической защитой Т-80БВ, опытные танки: Т-80Б с комплексом активной защиты "Арена"; "объект 219Е" с новым тепловизионным ночным прицелом и комплексом оптико-электронной защиты "Штора-1"; "объект 219В" с новой системой управления оружия "Иртыш" и комплексом управляемого вооружения "Рефлекс"; "объект 219А" - прототип танка Т-80У и др.
Комплексом "Кобра" оснащались основные танки Т-64БВ и Т-80БВ ("объект 219РВ") и некоторые другие образцы опытных или малосерийных машин: "объект 219РД" с дизельными двигателями А-52-2 и 2В-16-2; "объект 644" с дизелем В-46-6, "объект 478", "объект 219А" и др.

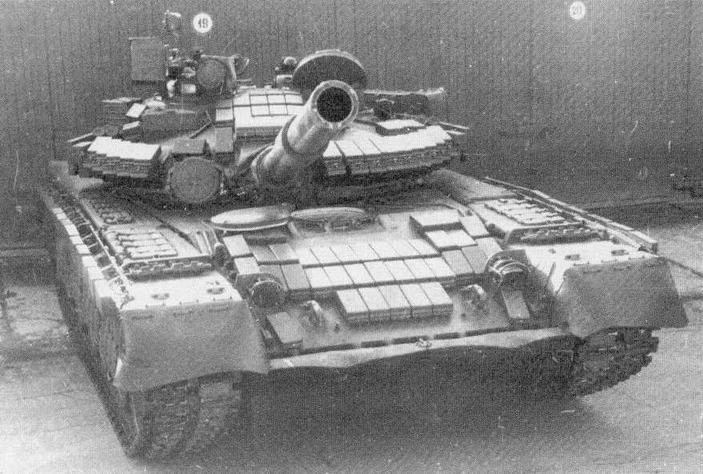

Танки Т-64Б, оснащенные блоками динамической защиты, получили обозначение Т-64БВ. Данный вариант появился в 1985 г. Комплект навесной защиты состоит из 179 металлических контейнеров, внутри каждого блока под углом друг к другу расположены два плоских элемента, содержащих взрывчатое вещество. На башне устанавливается 80, на корпусе - 99 контейнеров. Серийное производство танков Т-64Б и Т-64БВ прекращено в 1987 г.
