Расчеты в Excel

Все описанные программы можно будет скачать в приложении по ссылке.

Внимание: Открыв для работы расчетный лист – можно менять цифры только в колонке для ввода исходных данных. Удаляя или меняя цифры в других колонках Вы на самом деле разрушаете скрытые за ними формулы.

В результате лист будет испорчен, работать не станет.

##

Все расчеты, приведенныев книге, оформлены расчетными листами Excel в двух вариантах – в открытом формате и в закрытом для изменений формате. Все можно скачать и пользоваться по приведенной ссылке.

Вес круглого бруса

Исходные данные:

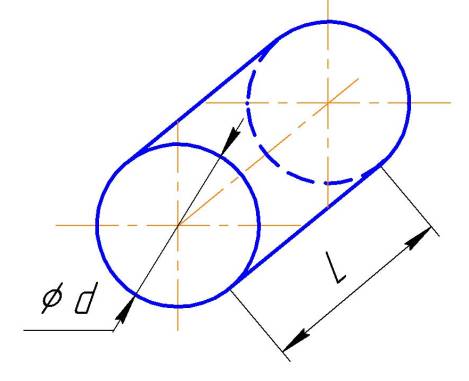

Рис. Круглый брус.

Диаметр d = 127.

Длина L = 390.

Расчет:

Площадь поперечного сечения: S=d*d*Pii/4; S=127*127*Pii /4..;

S= 12667,68698.

Масса бруса:

Q = 7,85 * S * L / 1000000..;

Q = 7,85 *12667,68698*390 / 1000000..;

Q = 38,782124 кг.

Запись программы в Excel

Первым делом откроем лист Excel по имени Е_00. ( Скачать из приложения ).

Сохраним его как Е _03. Далее на листе необходимо выполнить заголовок расчета «Вес круглого бруса».

Примечание: Бывает Excel сохранять под другим именем не желает –

тогда вносим небольшое изменение в заголовок – тогда сохраняется под другим именеи без проблем.

Просто меняем надпись в заголовке. Затем меняем надписи в столбике исходных данных:

Надпись «Длина» оставим, в ячейке А7 пишем»Диаметр», в ячейке А9 пишем «Удельный вес в т/куб.м.»,

ячейку А11 выделим и удалим клавишей Delete.

Ячейку результата D6. Меняем формулу: Щелкнем на D6 – в строке формул появится формула.

Ставим курсор в конец записи формулы и стираем ее оставив лишь знак «=».

Курсор справа от знака»равно»переводим курсор на ячейку В5 – Щелкаем. Далее вводим знак «*»,

Далее на ячейку В7 – Щелкаем. Далее вводим знак «*», еще на ячейку В7 – Щелкаем.

Далее вводим знак «*»,

На ячейку В9 – Щелкаем. Далее вводим знак «*».

@008. Далее щелкаем на значке «Выбор формул»– выйдет табличка Рис 06.

В табличке выберем категорию «Математические».

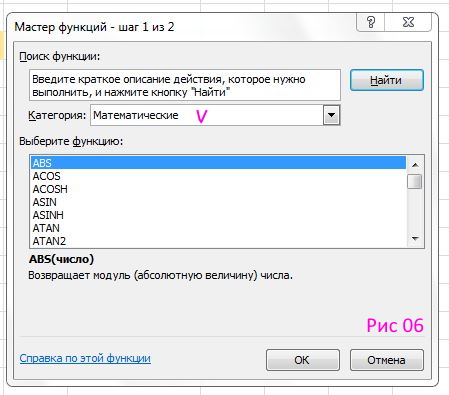

Рис. Экран Excel Математические функции.

,,,,,

,,,,

По табличке находим функцию без аргументов ( пустые скобки ) «Пи»– это константа.

Выбрали нажимаем «Ок»функция ПИ встраивается в формулу. Далее печатаем знак «/»делить,

И печатаем число 4000000. В итоге в строке формул получится: =В5*В7*В7*И9*ПИ/4000000.. Нажимаем Ентер. Сохраняем файл под именем Е 03 – это будет открытый файл. Этот же файл сохраняем как Е 03_Z.

Это будет закрытый файл.

@008А. Примечание: Функцию ПИ как и любую другую функцию нельзя просто напечатать – ее надо

обязательно выбрать ( смотри Рис 02 ) щелкнув на значке выбора формул. Если функция запрашивает число в скобки – то это число надо заранее вычислить в определенной ячейке таблицы и в скобки вставить (щелкнуть) номер ячейки, где хранится вычисленное это число. Следует помнить, что в аргументы в тригонометрических функциях вводятся только в радианах.

@007. Откроем файл Е 03_Z – переходим в раздел «Рецензирование»-

Проверим, чтобы в столбике «В»была снята защита со всех ячеек.

Чтобы в ячейке D6. Была снята защита, но стояла галочка «Скрыть формулы».

Щелкаем по иконке «Защитить лист».

Откроем режим «Рецензирование». Справа иконка «Защитить лист»Щелкнем.

Выйдет табличка Рис 05.

Здесь нужно убрать галочку с пункта «Выделение заблокированных ячеек». Затем ОК.

Заранее запишите пароль. Проверьте закрыв лист, затем снова открыв его – можно ли менять исходные данные и будет ли меняться результат. Если что не так. Файл листа удалить – открыть файл Е_03,

сохранить его как Е_03_Z и снова проверить все ячейки на блокировку.

На всех листах применять пароль «blok»( для справки ).

Как видим – метод правки шаблона значительно ускоряет разработку расчетного листа.

Вес трубы

Исходные данные:

Наружный диаметр d = 200.

Внутренний диаметр dv = 100.

Длина L = 300.

Плотность стали 7850 кг/куб.м.

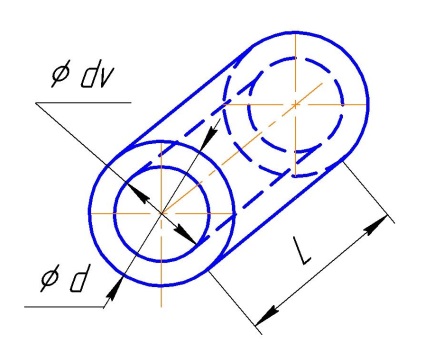

Рис. Труба круглая.

Расчет:

Sn=d*d*Pii/4; Sn= 200*200*Pii/4; Sn= 31415,92654..

Sv=dv*dv*Pii/4..;

Sv= 100*100*Pii/4; Sv=7853,981634..

Q=7,85*(Sn-Sv)*L / 1000000..; Q=7,85*(23561,9449)*300 / 1000000..;

Q= 55,48838 кг…

Запись программы в Excel

Первым делом откроем лист Excel по имени Е_03. ( Скачать из приложения ).

Сохраним его как Е 04. Далее на листе необходимо выполнить заголовок расчета «Вес трубы».

Просто меняем надпись в заголовке. Затем меняем надписи в столбике исходных данных:

Надпись «Длина»оставим, в ячейке А7 пишем «Диаметр наружный»,

в ячейке А9 пишем «Диаметр внутренний»,

в ячейке А11 пишем «Удельный вес в т/куб.м.»,

@009. Выделяем ячейку Е5. Форматируем ее точно как ячейку D6.

Выделяем ячейку Е7. Форматируем ее точно как ячейку D6.

Проверяем чтобы в ячейке D6.; Е5, Е7 – Была снята защита, но стояла галочка «Скрыть формулы».

В ячейки Е5 и Е7 копируем формулу из ячейки D6. Для этого щелкаем на ячейке D6 – в строке формул

Появится формула из ячейки D6. Выделим ее курсором нажав левую кнопку и проведя по формуле.

Затем нажмем правую кнопку и на выпавшей табличке нажмем «Скопировать».

Выделим курсором ячейку Е5 левой кнопкой и поставив курсор на пустую строку формул щелкнем левой кнопкой – Затем щелкаем правой кнопкой – в выпавшей табличке щелкаем на иконке «Вставить». В строке формул появится скопированная формула из ячейки D6.

Точно так же копируем формулу в ячейку Е7.

Щелкаем на ячейке Е5 – в строке формул появится формула из ячейки D6 : =В5*В7*В7*В9*ПИ/4000000..
