С высотой усеченного конуса равным Н = ( Внутренняя длина – Наружная длина ) / 2 ..
3 – Отверстие считается как диск толщиной равной внутренней длине.
Вес считаем: Вес = ( Вес диска + Вес усеченного конуса *2 ) – Вес диска отверстия.
Алгоритмы расчета веса элементов приведены ранее.
Кольцо с профилем широким на наружном диаметре.
Рис. Кольцо вогнутое.
Деталь

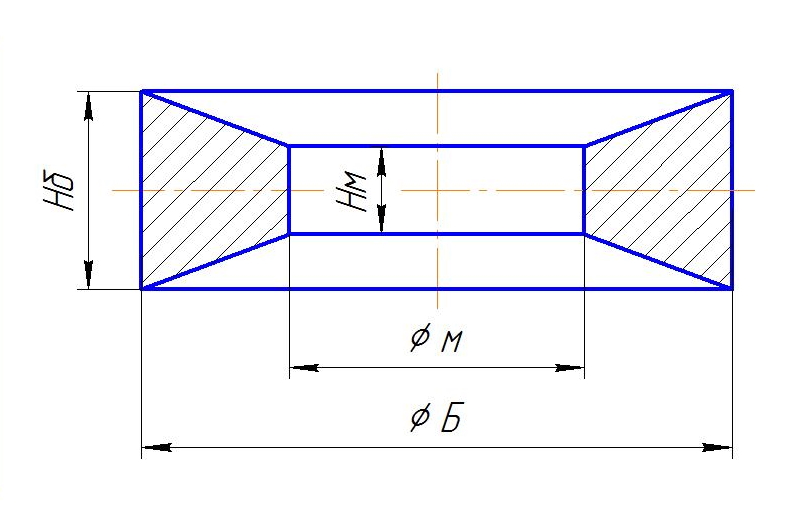

1 – Диск с наружным диаметром – равным диаметру кольца Ф Б и длиной Нб.
2 – Два усеченных конуса с диаметром основания равным диаметру кольца Ф Б.
С диаметром вершины равным диаметру отверстия Ф м.
С высотой усеченного конуса равным Н = ( Нб – Нм ) / 2 ..
3 – Отверстие считается как диск Ф м толщиной равной внутренней длине Нм.
Вес считаем: Вес = Вес диска Ф Б – ( Вес усеченного конуса *2 + Вес диска отверстия ).
Примечание: Часто приходится считать вес шкива клиноременной передачи.
Рассчитывают вес диска шкива не принимая во внимание канавки под ремни.
Рассчитывают вес вырезанного металла под одну канавку – как вес кольца.
Далее из веса диска шкива удаляют веса колец с профилем канавки клинового ремня.
…..
Расчеты веса элементов деталей быстрей выполнять используя программу. Программу можно скопировать из книги «Python 3 Расчет веса детали .». Программа значительно экономит время и уменьшают вероятность ошибок в расчете.. Программы можно выполнить так же в Excel.
Запись программы в Excel
Первым делом откроем лист Excel по имени Е_06. ( Скачать из приложения ).
Сохраним его как Е_08. Далее на листе необходимо выполнить заголовок расчета:
«Вес кольца в сечении трапеция».
Просто меняем надпись в заголовке. Далее просто меняем надписи в исходных данных и надписи в результатах расчета. Для облегчения программирования используем фрагменты уже разработанной программы по расчету веса о объема усеченного конуса, и по объему цилиндра. Далее ведем сам расчет: Расчитаем усеченный конус.
Расчитаем по другому варианту расчета @012.: Высота усеченного конуса Е6=(B11-B9)/2..
Высота полного конуса Е4=B5*E6/(B5-B7).. Высота срезанной верхушки конуса Е5=E4-E6..
Площадь основания: D9=B5*B5*ПИ/4.. Площадь основания верхушки: D10=B7*B7*ПИ/4..
Объем полного конуса: Е9=D9*E4/3.. Объем отсеченной верхушки: Е8=D10*E5/3..
Объем усеченного конуса как разность объемов полного конуса и срезанной верхушки:
Е11=E9-E8.. Расчеты объемов дисков смотри в разделе Вес круглого бруса.
Объем диска с наружным диаметром: Е13 =B9*B5*B5*ПИ/4..
Объем диска с внутренним диаметром: Е14=B11*B7*B7*ПИ/4..
Объем кольца считаем: (Объем диска наруж. диам.+ двойной объем усеченного конуса ) минус объем диска отверстия. D4=(E13-E14)+E11+E11.. Далее объем умножаем на удельный вес материала.
@013.: Для наглядности выделим область ячеек G2-G9..K2-K9.. Щелкаем на значке объединения ячеек-
Смотри Рис. 02. Далее вставляем рисунок в эту область так же как вставляем рисунок в Word. Открыв в главном меню – подменю «Вставка» и далее иконку «Рисунок».
,,,,
Расчет кольца с широким наружным
и узким внутренним краем производится аналогично..Примечание:
Для пересчета веса бруса из стали на вес бруса из другого материала –

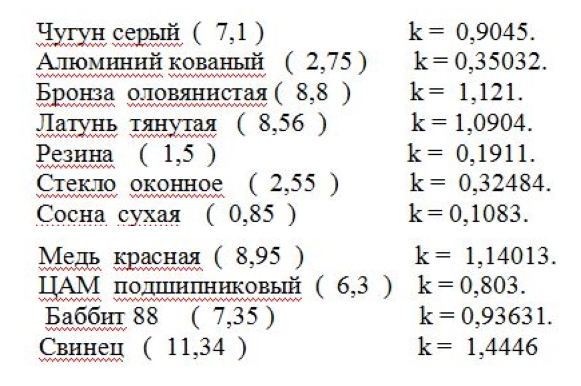

умножаем вес стального бруса на коэффициент из таблицы В-01.
К примеру алюминий легче стали. По расчету имеем массу стального бруса = 100 кг.
Если этот брус будет из алюминия, то его масса Ма = Мс*k.. Ма = 100*0,35032.. = 35,032 кг..
Рис. Таб. Перевод плотности.
< image l:href="#"/>Вот выполнен первый блок расчетов «Вес». Для того, чтобы этими расчетами было удобно пользоваться – сделаем лист оглавления с именем «Оглавление Вес бруса».
@019. Лист «Оглавления»должен находиться в той же папке, что и листы расчета веса.
Желательно, чтобы расчетные листы все были закрытыми.
Лист «Оглавления» имеет две рабочие колонки ( смотри в ссылке ) и на рисунке.
Рис. Экран Excel Оглавление.
,,,
,,,

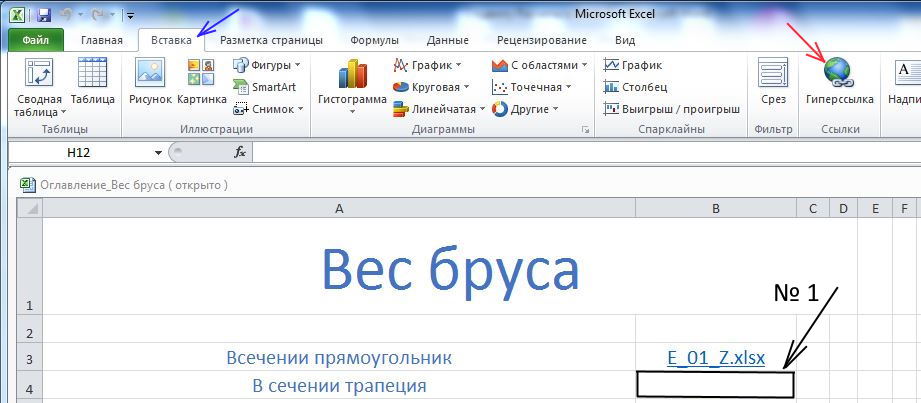

В колонку «А» вписываем названия расчетов, в колонку «В» адреса ссылок на листы, где эти расчеты производятся. Для этого на листе откроем раздел «Вставка» смотри синюю стрелку.
Рис. Экран Excel Гипер ссылка.
,,,.
,,,
Выбираем ячейку в колонке «В» щелкаем ( стрелка № 1 ).
В разделе «Вставка» щелкаем на «Гипер ссылку» смотри красную стрелку.
Появляется добавочное меню.

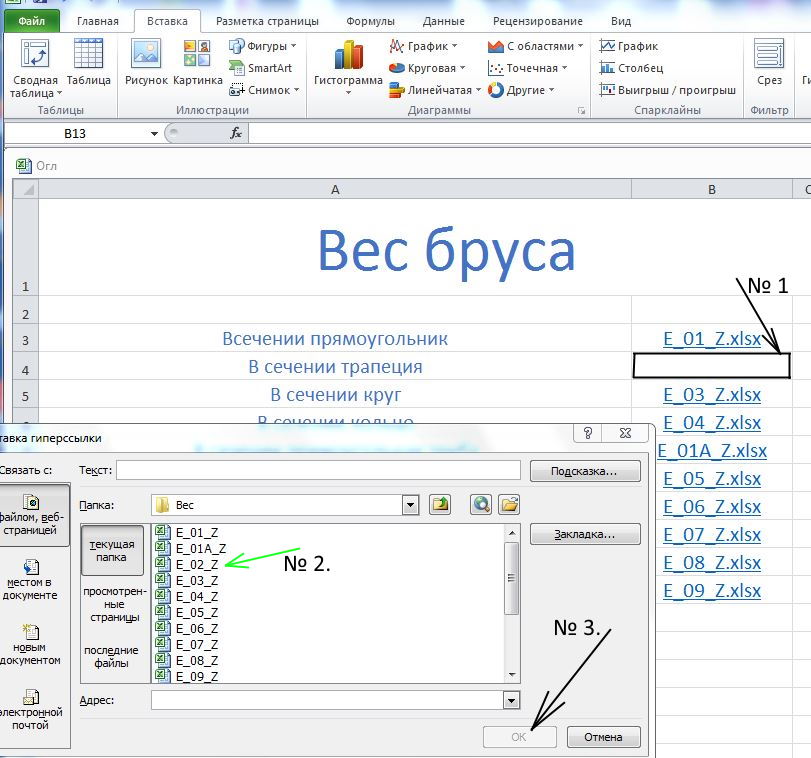

Рис. Экран Excel вставка гиперссылки.
,,,,
,,,,
В добавочном меню щелкаем на название необходимого листа расчетов – смотри зеленую сторелку № 2, затем на клавишу «ОК»– стрелка № 3. Таким образом – напротив наименования расчета в столбик «В»вставляем ссылки на расчетные листы.
Вставив все ссылки на расчетные листы – колонки» «А» и «В»выделим @002.
Откроем «Формат ячеек»– «Защита»– @003. Выберем защищенные ячейки.
При блокировании листа паролем @007.
Должна быть галочка в строке «выбирать защищенные ячейки» см. рис 5..
Расчеты геометрии
Отрезок на плоскости
Исходные данные:
Даны координаты концов отрезка:
Абсцисса x1 = 10; Ордината y1 = 20;
Абсцисса x2 = 50; Ордината y2 = 80;
Рис. Линия на плоскости.
,,,
Расчет:
Длина отрезка:
L= sqrt((x1-x2)*(x1-x2))+((y1-y2)*(y1-y2));
