Рассказы о русских кораблестроителях

В чрезвычайно сжатые сроки вице-адмирал Попов разработал проект и представил его на рассмотрение Морского технического комитета. Это был проект корабля невиданной конструкции, напоминавшего по форме (в плане) блюдце. В том же 1870 году модель и чертежи круглого броненосца, названного по имени создателя «по-повкой», были выставлены на Всероссийской выставке в Петербурге, устроенной в Соляном городке [215].

Предложенный А. А. Поповым проект круглого броненосца был единственным готовым проектом корабля, который в известной степени мог разрешить поставленную проблему.

Морское министерство признало предложенные А. А. Поповым круглые броненосцы наиболее соответствующими местным условиям подвижной прибрежной обороны на Черном море. Несмотря на то, что идея создания не наступательных, а оборонительных боевых кораблей не была популярной, Морское министерство все же признало предложенный Поповым проект круглых броненосцев приемлемым и утвердило его.

Первоначально предполагали создать целую серию из десяти подобных кораблей. Однако после постройки двух из них и проведения ходовых испытаний выявились присущие круглым броненосцам существенные недостатки, обусловленные их необычной формой. Основные недостатки: неустойчивость на курсе, резкость качки, а также вращение вокруг своей оси после каждого выстрела. Все это заставило отказаться от дальнейшего строительства круглых броненосцев, и этот тип кораблей дальнейшего развития не получил.

Ввиду отсутствия на Черном море в те годы необходимой судостроительной базы пришлось строить первый круглый броненосец «Новгород» на верфи Нового Адмиралтейства в Петербурге, а затем в разобранном виде перевезти его по железной дороге в Николаев для сборки и достройки. Наблюдение за строительством заложенного в конце 1871 года броненосца поручили автору

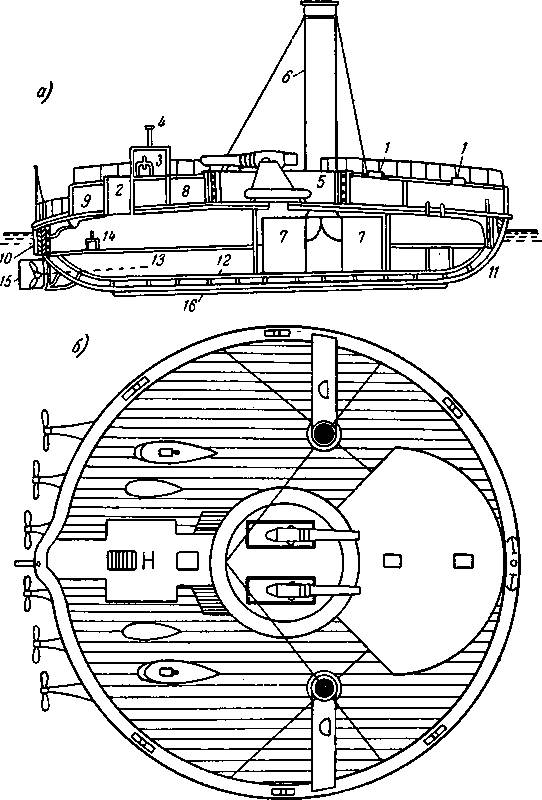

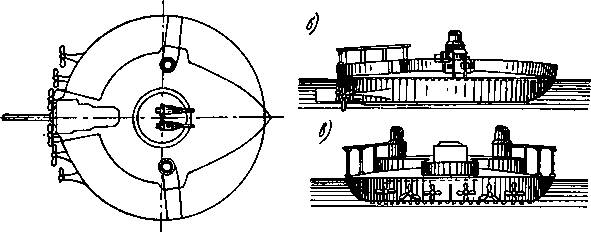

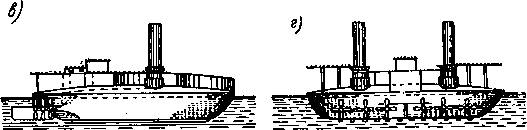

Броненосец береговой обороны («поповна») «Новгород»: а — продольный разрез; б — вид сверху; в — вид сбоку; г — вид с кормы.

1 — люки; 2 — вентиляционные трубы; 3 — штурвал; 4 — компас; 5 — башня; 6 — дымовая труба; 7 — котлы; 8_Г 9 — рубка и жилые помещения; 10 — броня; 11 — наружная обшивка; 12 — внутреннее дно, накрывающее клетки набора, образованные радиальными и концентрическими связями; 13 — линия вала; 14 — боевой штурвал;

1$ — руль; 16 — киль.

Броненосец «Новгород» («поповна»).

проекта — вице-адмиралу Попову, а его строителем назначили корабельного инженера А. В. Мордвинова.

Водоизмещение броненосца «Новгород» около 2500 т, диаметр 30,8 ж и осадка 3,8 ж. Корабль защищала 229-миллиметровая поясная броня на тиковой прокладке с коробчатым железом, что вместе с железной рубашкой было приблизительно эквивалентно броне толщиной 70 мм. Вооружение этой «поповки» состояло из двух 280-миллиметровых нарезных орудий, каждое из которых было установлено на отдельной платформе в общей неподвижной башне. В состав машинной установки «Новгорода» входило шесть паровых машин суммарной мощностью на валах около 1600 л. с. Каждая машина работала на собственный гребной вал. Котельная установка состояла из восьми паровых котлов. На испытании «Новгород» показал скорость 7,5 узла, т. е. обычную для тогдашних мониторов. Его экипаж состоял из 150 человек, а постройка обошлась сравнительно дешево — около 3 млн. рублей.

Корпус «поповки» построен по клетчатой (радиальной) системе с двойным дном, водонепроницаемыми переборками и отсеками. Впервые в истории кораблестроения на этом корабле применили специальную водоотливную систему с поршневыми насосами.

Несмотря на указанные выше недостатки, выявленные во время испытания броненосца, «Новгород» в основном оправдал возлагавшиеся на него надежды и в 1874 году был введен в строй. Постройку второго однотипного с ним броненосца начали уже в Николаеве. Первое его название «Киев» было изменено на «Вице-адмирал Попов» в 1875 году при спуске корабля на воду. Этот броненосец обладал более высокими тактико-техническими данными, чем его предшественник. Водоизмещение 3550 т_у диаметр 36,6 ж, осадка 4,1 ж. Круговой броне-112 вой пояс 400 жж, а палубная броня 75 мм. Вооружение

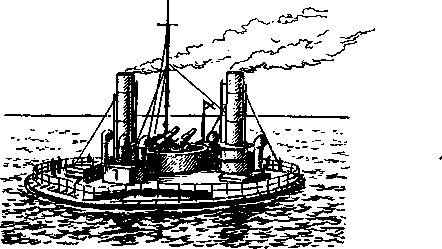

Броненосец «Вице-адмирал Попов».

два 305-миллиметровых орудия. Экипаж 205 человек. Интересно отметить, оба орудия броненосца были установлены внутри открытого барбета в поднимающихся в момент выстрела станках. После выстрела посредством гидравлики станки опускались, и орудия оказывались под защитой барбета. Первоначально суммарная мощность машин этого броненосца составляла 3000 л. с., но затем ее снизили до 2400 л. с., что обеспечивало скорость хода 8,5 узла.

Вступив в 1876 году в строй, броненосец «Вице-адмирал Попов» в 1879 году совершил успешный переход в штормовую погоду из Севастополя в Батум. Однако это еще не свидетельствовало о том, что подобные корабли мореходны и пригодны для боя в открытом море. Их круглым ватерлиниям была присуща чрезмерная остойчивость, что приводило к очень резким, стремительным размахам качки на волнении. Хотя оба броненосца могли совершать морские переходы в свежую погоду, но при качке трудно было использовать их артиллерию. Кроме того, удары волн о плоские днища сильно расшатывали корпуса кораблей, отчего плавание в открытом море было далеко не безопасным. Все это свидетельствовало о том, что подобный тип броненосцев можно использовать лишь в прибрежной зоне в качестве самоходных плавучих батарей. Как известно, к этому и сводилось требование Морского министерства, принявшего решение об их строительстве {243].

«Поповки» по вооружению и защите значительно превосходили боевую мощь мониторов и башенных фрегатов. Данные корабли были прообразом класса броненосцев береговой обороны, существовавшего в течение ряда десятилетий во многих военных флотах мира.

Результаты испытаний «поповок» снова обратили внимание общественности на эти «курьезные» суда и вы- 113

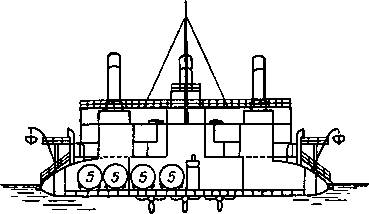

Сечение по миделю

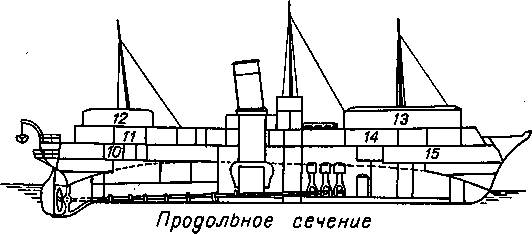

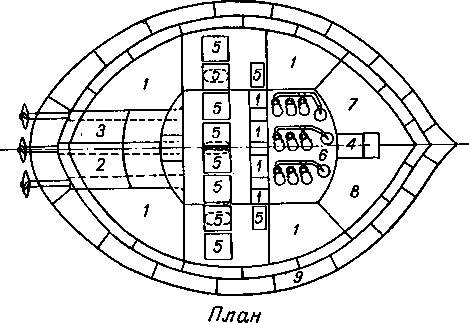

Императорская яхта «Ливадия»:

1 — запас угля; 2, 3 — запасы провизии и пр.; 4 — помпа; 5 — котлы; 6 — машины; 7 — шкиперские припасы и провизия; 8 — электростанция; 9 — междубортные отсеки; 10 — помещения для офицеров; 11 — помещения для свиты; 12 — помещение для высших чинов флота; 13 — зал для при> емов; 14 — помещение для царской семьи; 15 — кубрики команды.

а все пространство между наружной обшивкой и второй продольной переборкой разделил на малые водонепроницаемые отсеки. Впоследствии эти принципы обеспечения непотопляемости широко использовались при создании тяжелых боевых кораблей.

После окончания постройки «Ливадия» вышла из Глазго в Севастополь. В Бискайском заливе яхта попала в шторм и, несмотря на огромную волну, не получала больших кренов, размахи качки не превышали 4° на борт.

Вода не заливала палубы, но зато при ходе против волны носовая часть судна подвергалась ударам, сотрясавшим весь корпус. В результате ударов волн (теперь это явление называют английским термином слэмминг) судно получило большую пробоину, обнаруженную лишь в Севастополе. Наличие пробоины не отразилось на скорости яхты и безопасности плавания благодаря тому, что ме-ждубортное пространство ее было подразделено на водонепроницаемые отсеки [211].
