У электродрелей переключение на «перфоратор» меняет принцип нанесения удара на электропневматический, что обеспечивает более эффективное углубление в бетон. Некоторые модели снабжены устройством для завертывания шурупов, позволяют выбрать режим работы в зависимости от вида материала, быстро крепить насадки и заменять патрон без ключа.
Мотайте на ус!
Выбирая электродрель, обратите внимание на два момента.
1. Уровень шума. Качественный инструмент гудит ровно, не завывает, не постукивает. Обороты выключенной дрели снижаются равномерно и постепенно.
2. «Двойной квадрат». Если вы увидели этот символ двойной изоляции, значит, дрель можно включать в розетку без заземления.
Сверло. Предназначено
Рис. 1.34. Сверла:
1— ложечное; 2 – центровое; 3 – улиткообразное; 4 – винтовое (спиральное) с конической заточкой; 5 – винтообразное витое; 6— винтообразное шнековое; 7—пробочное; 8 – зенковочное; 9 – универсальное (раздвижное); 10 – перовое (перка)
Сверло как инструмент – это стержень, имеющий рабочую часть и хвостовик. Режущие кромки рабочей части и осуществляют сам процесс, а направляющие элементы удаляют стружку. Хвостовик крепится в патроне дрели (коловорота) или в шпинделе сверлильного станка.
Сверла бывают различные по конструкции и, следовательно, по назначению. Так, сверло для бетона непригодно для металла, а сверло для дерева сломается в бетоне. Самую большую группу составляют винтовые сверла с конической заточкой (0 0,25—100 мм). Они используются для обработки древесины, металла, керамики и пр. В деревообработке применяются и другие сверла: ложечные (перовые) и улиткообразные – для расширения отверстий разной глубины; центровые (0 10—60мм, градация размеров через 2 мм) – для сверления сквозных и неглубоких отверстий поперек волокон; в и т ы е и шнековые – для сверления глубоких и чистых отверстий поперек волокон; пробочные – для высверливания шиповых гнезд; с помощью универсальных сверл можно регулировать сверление отверстий разных диаметров. Для обработки особо твердых материалов (камня, бетона) применяют сверла с твердосплавными (победитовыми) наконечниками, которые образуют износостойкую режущую кромку.
(О зенковочных сверлах и зенковании – см. в параграфе 4.4.)
Несколько лет назад в продаже появились такие чудо-сверла, как алмазные кольцевые (для шпиндельных станков и ручных дрелей). Ими легко и точно сверлят листовое стекло.
Бурав – вид сверла с режущей кромкой на одном конце и ушком для ручки на другом. Буравом (рис. 1.35), как правило, сверлят глубокие отверстия в древесине.
Чтобы дерево не треснуло при сверлении неглубоких (до 10 мм) отверстий для шурупов либо болтов, воспользуйтесь буравчиком (рис. 1.35, в). Правда, в последнее время гнезда под шурупы готовят в основном трехгранным шилом, которое аккуратно подрезает и выворачивает древесные волокна.

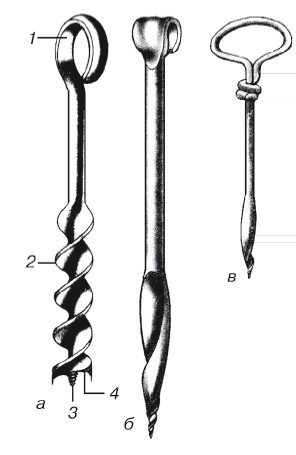

Рис. 1.35. Бурава:
а – цилиндрический винтообразный; б – улиткообразный; в – буравчик; 1 —ушко; 2—рабочая часть; 3—режущая кромка; 4 – заборный винт
Перки и бурава имеют квадратный хвостовик. Он может передавать большие усилия, а это необходимо из-за сопротивления материала. Перки (перовые сверла) используются главным образом в коловоротах (круглый хвостовик бесполезно проворачивается в патроне). Они высверливают отверстия значительного диаметра вдоль волокон и выбирают больше древесины, чем винтовые сверла, заменяя иногда грубое долото.

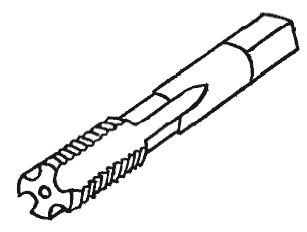

Рис. 1.36. Метчик
Метчик (рис. 1.36) – это
инструмент для нарезания внутренней резьбы в предварительно просверленных отверстиях. Ручные слесарные метчики (в комплекте) представляют собой закаленные винты с канавками, которые прорезаны вдоль стержня. Эти канавки и образуют режущие кромки. На хвостовике метчика обозначается его номер— количеством рисок. Начальные номера – для черновой обработки, последние – для чистовой. Хвостовая часть метчика при работе зажимается в вороток (см. ниже).Рис. 1.37. Плашки:
а – круглые цельные (лерки); б – раздвижная (призматическая); в – круглые разрезные
Плашка (рис. 1.37) – инструмент для нарезания наружной резьбы на металлических деталях (болтах, шпильках и пр.). Он сложнее, чем метчик. Лерки нарезают наружную резьбу диаметром до 52 мм за один проход; раздвижные (призматические) нарезают резьбу за несколько «шагов» при постепенном сдвигании полуплашек; круглые разрезные плашки позволяют регулировать диаметр (ОД—0,25 мм). Плашку в плашкодержателе зажимают установочными винтами.

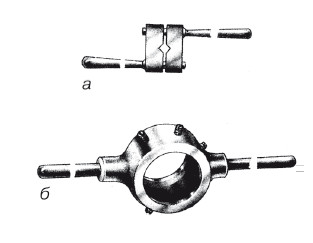

Вороток (а) и плашкодержатель (б) – на рис. 1.38. Эти инструменты-приспособления служат для крепления и вращения вручную метчиков, нарезных плашек и пр. для нарезания резьбы.
Рис. 1.38
Бывают универсальные воротки: их губки можно переставлять для зажима квадратных головок различного размера.
1.5. Инструменты для строгания, опиливания, иной обработки поверхности
Рубанок необходим для состругивания излишков древесины (толщиной 3–4 мм) и получения ровных гладких поверхностей. На рис. 1.39 вы видите одинарный металлический рубанок: он предназначен для строгания преимущественно ровной прямослойной древесины.

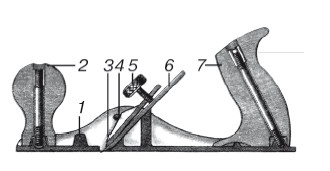

Рис. 1.39. Одинарный металлический рубанок:
1 – корпус; 2—рукоятка (передняя ручка); 3 – прижим; 4 —упорный стержень; 5 – прижимной винт; 6 – нож; 7—ручка (задняя)
Рубанок с двойным ножом (рис. 1.40, а) служит для обработки предварительно обструганной поверхности, а также первичного строгания древесины с пороками. Разновидность этого рубанка – шлифтик на рис. 1.40, б – отличается укороченной колодкой «лодочка» и увеличенным (до 60°) углом резания.

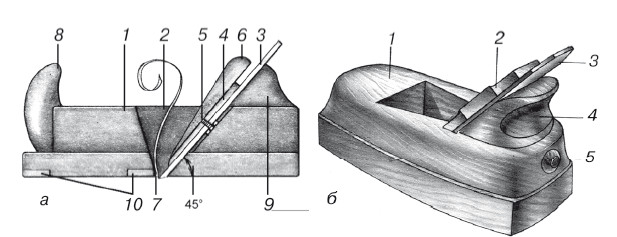

Рис. 1.40. Рубанок с двойным ножом (а) и шлифтик (б):
а: 1 – колодка; 2 – леток; 3—нож; 4—стружколом;5— винт (крепление стружколома); 6— клин; 7— пробка; 8—рог; 9—упор; 10—вставки из твердой древесины; б: 1 – колодка; 2 – клин; 3 – двойной нож; 4 – упор;5 – пробка
Двойная режущая деталь рубанка состоит из основного ножа и фальшивого, иначе – стружколома, который бывает плоским или выпуклым («горбатиком»). Между тем его роль значительна: стружколом не только надламывает срезанную стружку, чтобы быстрее вытолкнуть ее из летка, но и регулирует ее толщину. Чем стружка тоньше, тем чище поверхность изделия.
