Рис. 1.41. Шерхебель:
1 – корпус; 2 – передняя ручка; 3 – прижим; 4 – винты для регулировки положения ножа; 5—задняя ручка;6—нож
Покажем читателю иные разновидности рубанка.
Назначение шерхебеля (рис. 1.41) – первичное грубое состругивание (обдирка) за один проход излишков древесины толщиной 3–5 мм.
Рис. 1.42.

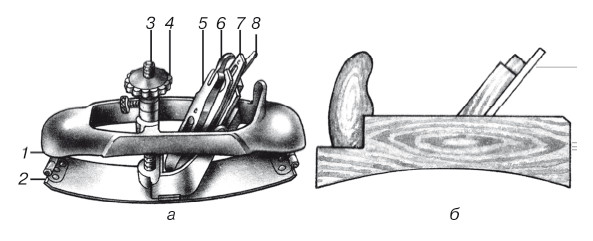

а: 1 – основная колодка; 2 – клин; 3 – нож; 4 – винт; 5 – гайка; 6 – дополнительная колодка (упорная планка); б: 1 – подошва; 2 – колодка; 3 – винт регулировки кривизны подошвы; 4 – гайка-регулятор кривизны подошвы; 5 – прижим; 6 – защелка; 7 – нож; 8 – вилка крепления ножа
Универсальный металлический рубанок-горбач (рис. 1.42, а), шпунтубель (рис. 1.42, б) – служат для профильной обработки вогнутых и выпуклых поверхностей (шпунтубель – для выборки пазов на кромках и пластинах деталей).
Для строгания мелких заготовок или труднодоступных мест часто используются малогабаритные рубанки типа «Малютка». Косое лезвие и меньший угол резания (до 12–20°) у ножа торцевого рубанка – для обработки торцов изделий, небольших криволинейных поверхностей и т. п. Редко, но используются в хозяйственно-бытовых (а в основном в профессиональных) работах: медведка (для грубого строгания больших поверхностей – бревен, досок наружной обшивки дома, половых и потолочных досок), зензубель (делает выборку четвертей, фальцев, их зачистку), галтель (вырезка желобов с разными радиусами закругления). Цинубель – очень интересный инструмент. Если его «собратья» стараются сделать поверхность гладкой, то нож цинубеля имеет мелкие зубья, которые нарочно процарапывают обрабатываемую поверхность (рис. 1.43). Для чего? Для подготовки участков под облицовку, склеивание (шероховатость здесь необходима). Ручка цинубеля обычно представляет собой рог.

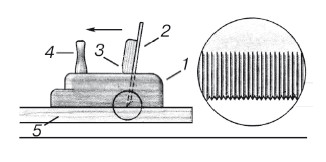

Рис. 1.43.Цинубель (фрагмент – нож цинубеля):
1 – корпус; 2 – нож; 3 – клин; 4—ручка-рог; 5 – обрабатываемая поверхность
Фуганок (рис. 1.44) предназначен для гладкого строгания и выравнивания больших поверхностей, обычно после обработки рубанком.
Рис. 1.44. Фуганок:

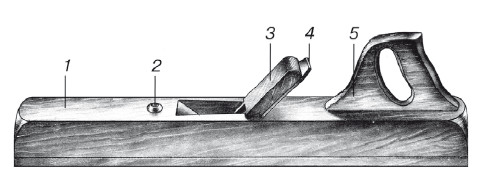

1 – коробка; 2 – пробка; 3 – клин; 4 – нож; 5—ручка
Электрорубанок значительно ускоряет трудовой процесс, точнее и качественнее обрабатывает поверхности. Если же хозяин желает получить два (три, четыре) «в одном флаконе», порекомендуем универсальное настольное деревообрабатывающее устройство (рис. 1.45). Что оно «умеет»? Изготавливать поделки из мягких материалов; фрезеровать пазы; точить режущие инструменты; сверлить отверстия; раскраивать и фуговать пиломатериалы.

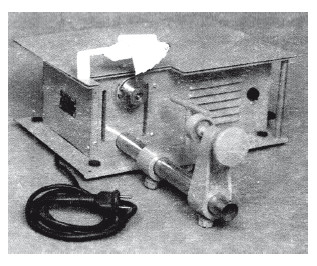

Рис. 1.45
Рис. 1.46. Разновидности циклей
Цикля (рис. 1.46). Ею окончательно доводят и зачищают деревянные изделия, главным образом выравнивают лицевую поверхность паркета, что и называется циклеванием.
Шабер (рис. 1.47). Им обрабатывают поверхности деталей (шабрение – снятие тонкой стружки) в процессе наладки, сборки, ремонта, зачищают поверхности перед пайкой и после нее, удаляют грязь, засохшую краску и т. п.

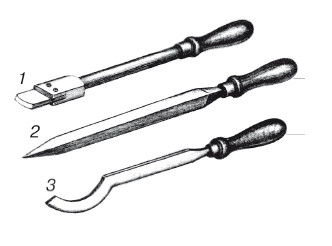

Рис. 1.47. Шаберы:
1 – плоский составной;2 – трехгранный; 3 – лопаточный
Рубанок, фуганок и другие подобные инструменты относятся к большой группе стругов. Выше мы назвали и показали те из них, которые необходимы или рекомендуются домашнему мастеру, если он, конечно, не организовал дома плотнично-столярное производство.
Любой струг имеет нож— стальной резец (раньше назывался железкой), который закрепляется в металлическом станке либо деревянном корпусе (колодке) с помощью винта либо клина. Поясним терминологию (см. рис. 1.40). Сквозное отверстие в средней части станка (колодки) называется леток – для установки ножа и выхода стружки. Леток, сужаясь книзу, переходит в узкую прорезь – «ротик», откуда выглядывает лезвие ножа. «Ротик» делит подошву колодки (станка) на переднюю (носок) и заднюю (пятку). Упоры, фигурные ручки предназначены для удобства в работе.
Кстати, носок струга защищает древесину и улучшает чистоту строгания. Вы спросите, как? Дело в том, что при обработке вдоль волокон перед лезвием ножа возникает так называемая опережающая трещина: она тем больше, чем толще снимаемая стружка и меньше угол резания. Впереди ножа нужен подпор, который препятствовал бы распространению этой трещины. Именно носок струга, двигаясь вместе с ножом, выступает в роли подпора.
Для успешной работы струг следует наладить – правильно выставить и закрепить нож. Лезвие выдвигают легкими ударами молотка (киянки) по хвостовой части ножа или по переднему торцу колодки (станка). Лишний выпуск лезвия уменьшают несильными ударами молотка по заднему торцу колодки. Перекос лезвия устраняют, подбивая молотком бока хвостовой части ножа. Чем уже и ровнее полоска лезвия над подошвой, тем стружка будет тоньше, а чистота строгания выше. Нож в оптимальном положении закрепляют, плотно забив клинок молотком. Нож из летка достают, несильно ударяя молотком по заднику колодки, чем ослабляют зажим клинка.
Ручные цикли для паркета сейчас используются редко, так как давно есть электрический агрегат. Но для домашних столярно-плотницких работ они могут понадобиться. На рис. 1.46 показаны цикли – простые и сложная. Простые имеют постоянное лезвие; у сложной между металлическими губками зажимаются сменные ножи. Лезвие цикли имеет специальный заусенец, т. е. загиб режущей кромки на ОД—1 мм: его делают гранью напильника или стальной пластинкой после заточки и правки цикли на оселке. Такой заусенец облегчает снятие стружки. Что касается шабера (рис. 1.47), то он «выходит из моды», так как для чистки загрязненных поверхностей применяются различные растворители. Но при выполнении грубой работы шабер является безвредным инструментом, щадит текстуру древесины.

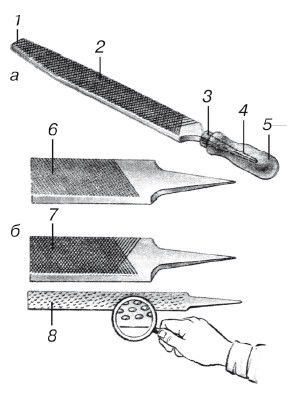

Рис. 1.48. Основные части напильника (а) и виды насечек (б):
1 – носок; 2—рабочая часть; 3 – кольцо; 4 – хвостовик; 5—ручка; 6 – одинарная насечка; 7— двойная (перекрестная) насечка;8—рашпильная насечка
Напильник (рис. 1.48). Этот стальной брусок определенного профиля и длины, имеющий рабочую часть и хвостовик, – поистине универсальный инструмент. Он предназначен для снятия небольших слоев металла, обработки (отделки, выравнивания) изделий из дерева, пластмассы и пр.
