Робототехника: практическое введение для детей и взрослых

Счетчик нажатий кнопок

Нашей следующей программой, работающей с кнопками A и B, будет несложный счетчик. Сразу после запуска значение счетчика будет равно нулю. При нажатии кнопки A значение счетчика увеличивается, а при нажатии кнопки B – уменьшается.

Программа счетчика показана на рис. 3.6 (файл BoxRover/ch03/microbit-Счетчик.hex).

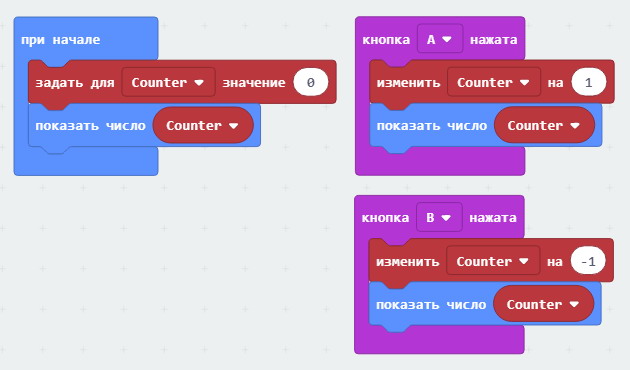

Рис. 3.6. Программа счетчика нажатий кнопок

Вначале из палитры Основное мы добавили блок при начале. Кроме этого, в палитре Переменные мы создали переменную с именем Counter, предназначенную для хранения текущего значения счетчика.

В блоке при начале задается исходное значение счетчика Counter, равное нулю. После этого текущее значение счетчика показывается на экране в блоке показать число.

Когда нажимается кнопка A, блок изменить увеличивает значение Counter на единицу. Вслед за этим новое значение счетчика выводится на экран. Аналогично, при нажатии кнопки B значение счетчика нажатий уменьшается, и на экран выводится уменьшенное значение (рис. 3.7).

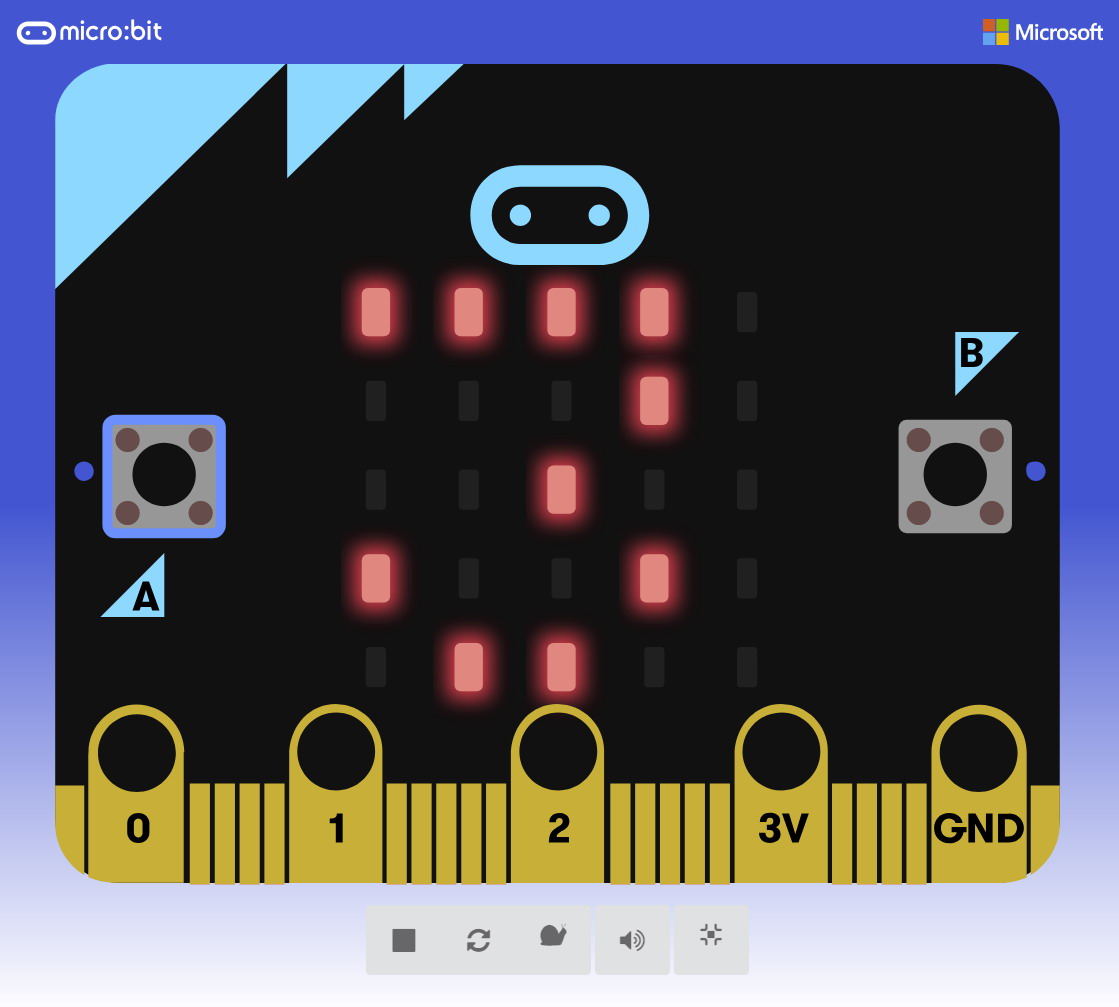

Рис. 3.7. Текущее значение счетчика нажатий отображается на мониторе

Обратите внимание, что если числовое значение превысит 9, числа будут показываться на экране micro:bit в режиме бегущей строки. Режим бегущей строки будет включен и для отображения отрицательных чисел.

Проверка состояния кнопки

Предыдущие программы выполняли какое-либо действие, когда мы нажимали кнопки. Но есть и другая возможность – в процессе своей работы программа может проверять текущее состояние кнопок, и в зависимости от результатов проверки изменять свое поведение.

В качестве примера доработаем программу, взятую из раздела Доверимся случаю предыдущей главы, которая зажигает и гасит светодиоды с различной яркостью. Сделаем так, чтобы с помощью кнопки A можно было запускать программу и ставить ее на паузу. А именно, звезды будут зажигаться и гаснуть только если кнопка A нажата. В противном случае вся жизнь в нашей вселенной останавливается.

Код программы показан на рис. 3.8. Вы найдете эту программу в файле microbit-Вселенная-кнопка-А.hex.

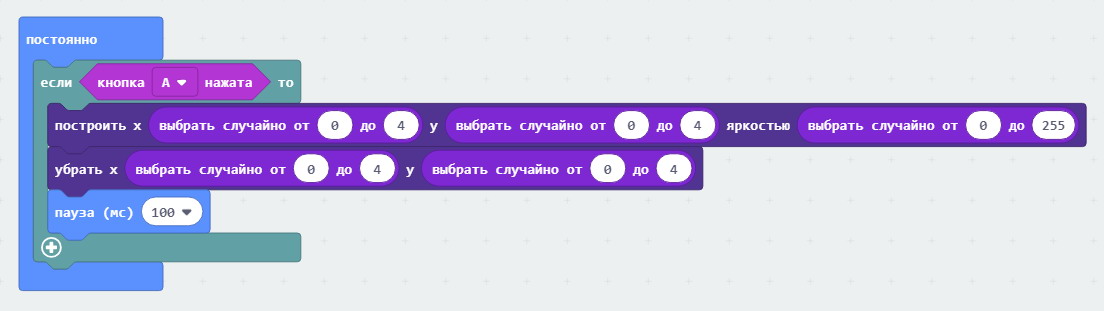

Рис. 3.8. Программа работает только при нажатой кнопке A

Здесь мы добавили в постоянно блок если. В качестве условия в блок если мы вставили проверку кнопка нажата. Эта проверка находится в палитре Ввод.

Давайте усложним нашу программу. Пусть теперь звезды зажигаются и гаснут, если кнопка A не нажата, и перестают зажигаться и гаснуть, когда мы нажимаем кнопка A.

Для кнопки B тоже найдется работа. Каждый раз когда мы будем ее нажимать, процесс зажигания и угасания звезд должен замедляться.

Новый вариант программы показан на рис. 3.9, файл microbit-Вселенная-на-паузе.hex.

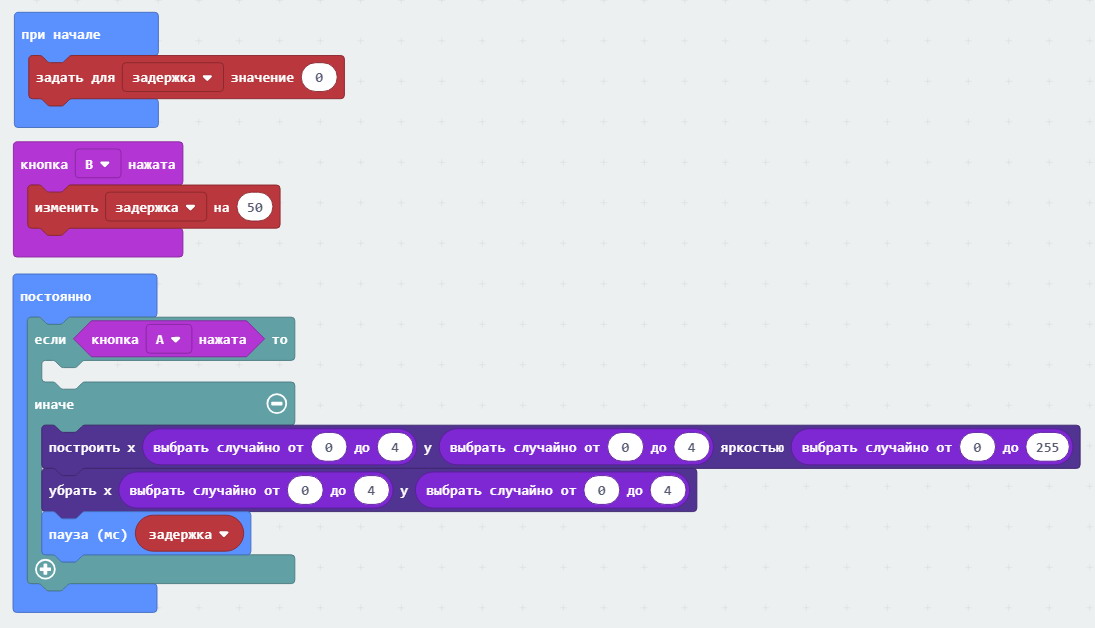

Рис. 3.9. Новая версия программы управления звездами

В блоке при начале мы задаем в переменной задержка начальное значение задержки, равное 0. При нажатии на кнопку B мы увеличиваем значение задержки на 50 мс.

В блоке постоянно мы использовали цикл если иначе. Как он работает?

В теле условия если ничего нет, поэтому если кнопка A нажата, то никакие блоки не выполняются и бесконечный цикл работает вхолостую. Но если кнопка A не нажата, то в дело включается тело иначе. Здесь у нас находится блоки, управляющие переключением звезд, а также блок паузы.

Как мы уже говорили, по умолчанию значение параметра для блока пауза, которое хранится в переменой задержка, равно нулю. Если вы будете нажимать кнопку B, то это значение будет увеличиваться на 50 мс при каждом нажатии. В результате жизнь наших звезд будет каждый раз замедляться.

Сенсорная кнопка в виде логотипа

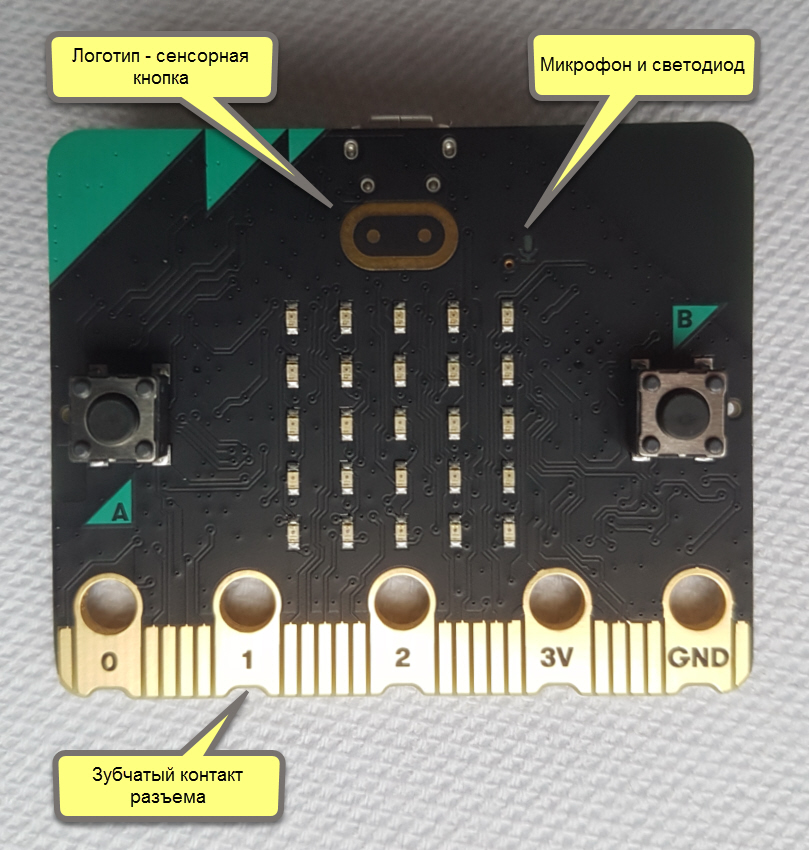

В micro:bit версии 2 появилась сенсорная кнопка в виде логотипа (рис. 3.10). Ее можно нажимать, дотрагиваясь пальцем.

Рис. 3.10. Логотип стал сенсорной кнопкой

Для работы с сенсорной кнопкой в виде логотипа в палитре Ввод, в разделе micro:bit (V2) появились блоки on logo и logo is pressed (рис. 3.11).

Рис. 3.11. Блоки для работы с сенсорной кнопкой в виде логотипа

Блок on logo получает управление, если дотронуться до логотипа пальцем. С помощью блока logo is pressed можно проверить, нажат логотип в настоящее время, или нет.

На рис. 3.12 мы показали простейшую программу microbit2-Сенсорный-логотип.hex, реагирующую на нажатие логотипа.

Рис. 3.12. Обработка событий от логотипа

Если нажать логотип, на экране micro:bit появится галочка. Чтобы она исчезла, нажмите кнопку А.

В блоке on logo можно указать, что событие от логотипа должно возникать только в том случае, если нажимать на него достаточно долго. Такое поведение демонстрирует программа microbit2-Логотип-нажат-долго.hex (рис. 3.13).

Рис. 3.13. Реагирование на длительное нажатие логотипа

Вы также можете регистрировать события, возникающие в момент отпускания логотипа. Для этого в меню блока on logo выберите строку отжата.

Еще одна несложная программа microbit2-Сенсорный-логотип-2.hex демонстрирует использование блока logo is pressed (рис. 3.14).
