Робототехника: практическое введение для детей и взрослых

1. Запускаем микроконтроллер micro:bit

Микроконтроллер micro:bit можно купить либо просто в виде платы, либо в составе набора. В минимальном варианте набор состоит из платы контроллера, корпуса для двух батареек ААА с соединительным проводом и USB-кабеля, с помощью которого можно подключить micro:bit к ноутбуку или настольному компьютеру.

В продаже также есть различные наборы модулей и аксессуаров, расширяющих возможности микроконтроллера micro:bit, и даже готовые наборы для сборки различных роботов. На первом этапе вам достаточно будет приобрести только плату micro:bit или самый простой набор.

Первое включение

При первом включении на micro:bit запускается демонстрационная программа. Мы заменим ее нашей программой. Чтобы наша программа заработала на micro:bit, ее нужно создать с помощью того или иного инструмента, а затем загрузить в память микроконтроллера.

Программы можно загружать в micro:bit с помощью ноутбука или стационарного компьютера, а также с помощью смартфона или планшета на базе Android или iOS. Удобнее всего работать с ноутбуком или компьютером, поэтому мы сначала рассмотрим именно такой вариант.

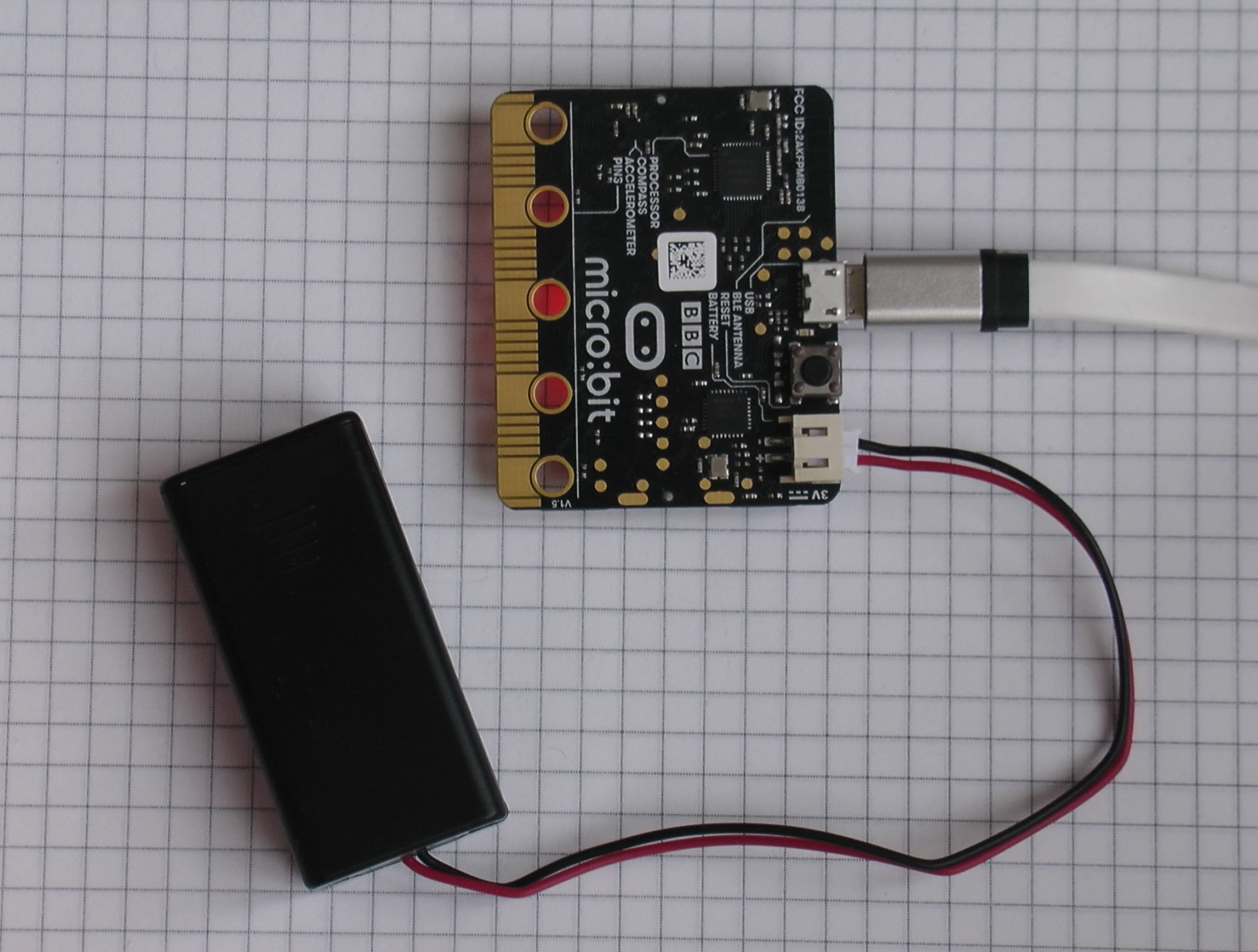

Итак, подключите микроконтроллер micro:bit к USB-порту ноутбука или компьютера с помощью переходника USB – микро USB (рис. 1.1). Если такой кабель не водит в набор, то вы можете приобрести его отдельно.

Рис. 1.1. Первое включение micro:bit

После подключения на экране micro:bit появится бегущая строка HELLO. Это означает, что micro:bit работает нормально, и в нем запустилась программа, установленная по умолчанию. Нашей задачей на данном этапе будет замена этой программы собственной, созданной с помощью программы Microsoft MakeCode for micro:bit.

Если micro:bit подключен к компьютеру через порт USB, то ему не требуется никакого дополнительного питания. Для автономной работы после загрузки в память контроллера нужной программы отключите кабель USB и подключите блок батарейного питания в специально предназначенный для этого разъем (рис. 1.1).

Если вам проще работать с micro:bit, не загружая на свой компьютер никакие программы, читайте ниже в этой главе раздел «Программирование в браузере».

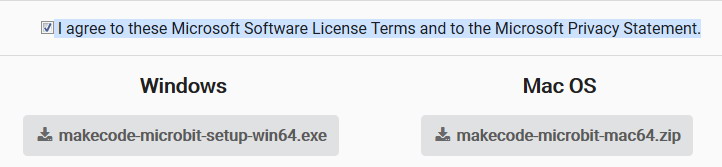

Чтобы загрузить автономную версию программы Microsoft MakeCode for micro:bit, откройте сайтВ нижней части страницы отметьте флажок I agree to these Microsoft Software License Terms and to the Microsoft Privacy Statement. После этого вы увидите ссылки на скачивание (рис. 1.2).

Рис. 1.2. Загрузка автономной версии программы Microsoft MakeCode for micro:bit

Если вы работаете с компьютером на базе Windows, скачайте программу makecode-microbit-setup-win64.exe. Если же на ваш компьютер установлена Mac OS, вам потребуется программа makecode-microbit-mac64.zip.

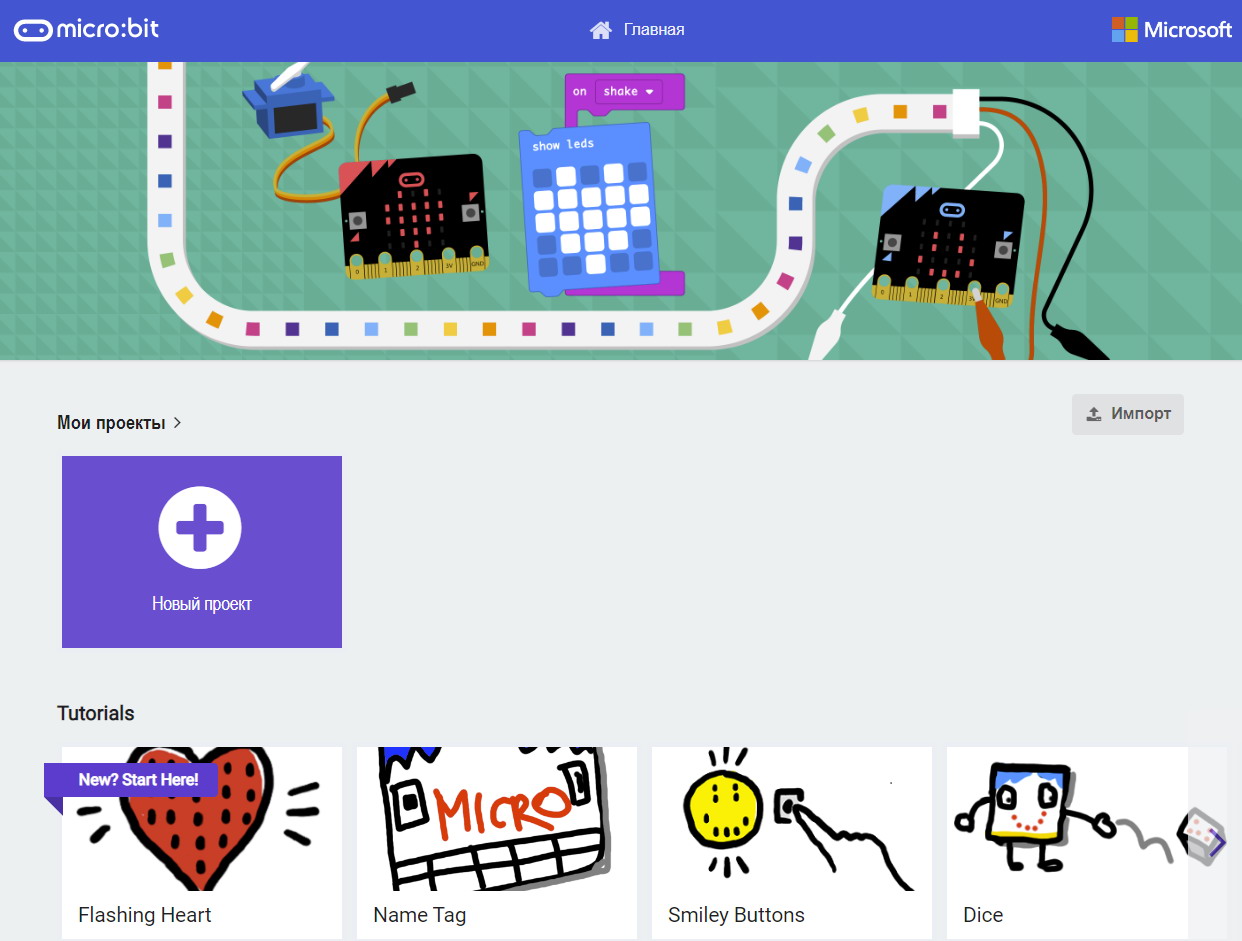

Программа makecode-microbit-setup-win64.exe не требует никакой установки и начинает работать сразу после запуска (рис. 1.3).

Рис. 1.3. Главное окно программы Microsoft MakeCode for micro:bit

Щелкните в главном окне кнопку Новый проект или New Project (если все надписи показаны на английском языке). Вы увидите окно нового проекта, где мы и будем программировать наш микроконтроллер (рис. 1.4).

Рис. 1.4. Создание нового проекта

При необходимости укажите, на каком языке будут показываться все надписи в программе. Для этого щелкните изображение шестеренки в правом верхнем углу окна программы, и выберите строку Язык или Language. Затем щелкните название нужного вам языка.

Давайте посмотрим внимательно на главное окно только что созданного нами проекта.

Слева вверху находится изображение платы контроллера micro:bit, под которым расположены кнопки отладки нашей программы. С помощью этих кнопок вы можете создавать и отлаживать программы, даже не подключая контроллер micro:bit к компьютеру.

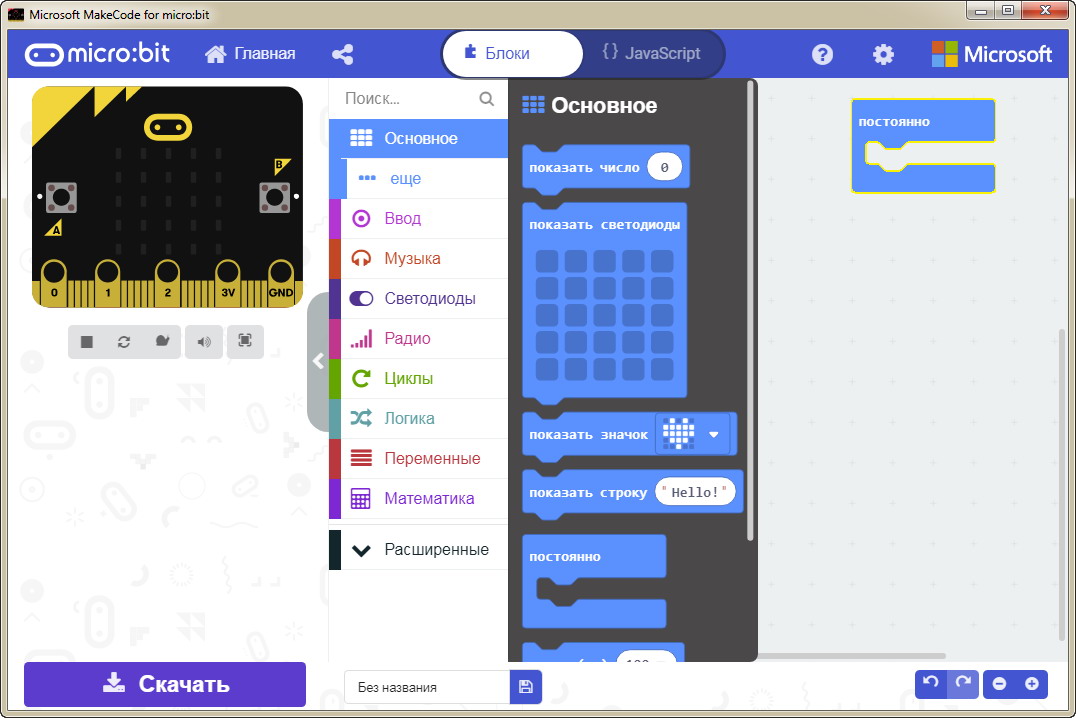

В средней части окна находятся палитры блоков, из которых можно составить программу. На рис. 1.5 мы раскрыли палитру Основное.

Рис. 1.5. Палитра компонентов Основное

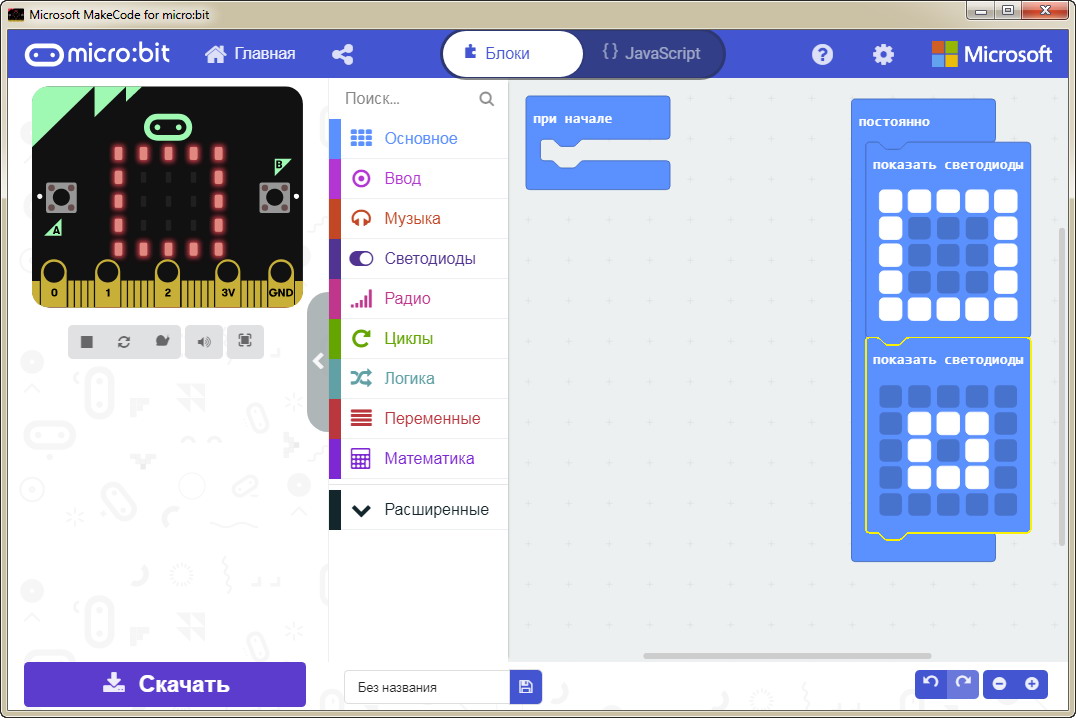

Перетащите мышью блок показать светодиоды вправо, в блок постоянно. Далее проделайте эту операцию еще раз, расположив второй такой же блок под первым (рис. 1.6).

Рис. 1.6. Добавлены два блока показа светодиодов

Щелкая мышью изображения светодиодов, создайте в верхнем блоке квадрат большого размера, а в нижем – маленького, как это показано на рис. 1.6.

Теперь щелкните кнопку Скачать. После этого подготовленная нами программа загрузится в память микроконтроллера и сразу запустится на выполнение. Вы увидите, что на экране micro:bit будет попеременно отображаться то большой, то маленький квадрат (рис. 1.7).

Рис. 1.7. Наша программа работает на микроконтроллере

Справа от кнопки Скачать есть поле, в котором вы можете ввести название программы. А еще правее находится кнопка с изображением дискеты, предназначенная для сохранения программы в виде файла с расширением имени hex.

В микроконтроллере micro:bit версии 2 используется новый формат файла hex с названием Universal Hex. Файлы с этим форматом могут работать и на micro:bit версии 1.5. Обратное неверно – файлы hex старого формата можно использовать на micro:bit версии 2 только если загрузить их в редактор, а потом сохранить. При такой операции выполняется изменение формата.

Всегда сохраняйте программы, над которыми работаете, иначе есть риск потерять время, например, при случайном отключении питания компьютера или при каких-либо ошибочных действиях.

При подключении micro:bit через USB-порт в компьютере появляется дисковое устройство. Но это не настоящий диск. Если скопировать hex-файл на такой «диск», то программа загрузится в micro:bit и автоматически запустится на выполнение. После запуска она будет удалена с диска, созданного при подключении контроллера.
