Руководство по 30-мм автоматическому гранатомету на станке (АГС-17)

— установить гранатомет на ровной площадке и отгоризонтировать его;

— выбрать на удалении не менее 500–600 м от гранатомета хорошо видимую точку;

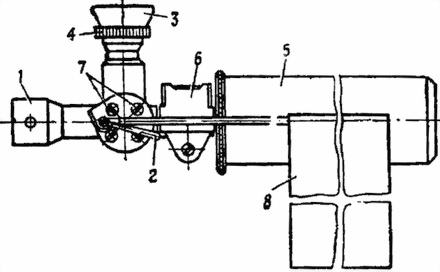

— вставить в ствол гранатомета с дульной части трубку холодной пристрелки и поднять флажок трубки вверх;

— пользуясь механизмами наводки гранатомета, навести перекрестие сетки трубки холодной пристрелки в удаленную точку и закрепить механизмы наводки;

— наблюдая в окуляр прицела, вращением барабанчиков угломера и прицела совместить верхний угольник сетки прицела с выбранной точкой наводки, при этом шкала угломера должна быть установлена на 30–00, а шкала прицела — на 0-00;

— если на шкалах барабанчиков угломера и прицела будут другие значения, необходимо вывинтить на 1–1,5 оборота винты барабанчиков, поворотом шкал установить нулевые деления шкал против их указателей и завинтить винты;

— в случае несовпадения указателя больших делений прицела с делением «0» необходимо вывинтить на 2–3 оборота винты указателя, совместить указатель с делением «0» и завинтить винты;

— придать стволу гранатомета горизонтальное положение по уровню на ТХП, при этом пузырек продольного уровня прицела должен быть в среднем положении; если пузырек уровня находится не в среднем положении, необходимо вывинтить на один-два оборота стопорные винты втулки уровня и вращением втулки вывести пузырек уровня в среднее положение; удерживая втулку, завинтить стопорные винты.

78. Для выверки прицела по выверочной мишени (рис. 42) необходимо:

— установить гранатомет на ровной площадке и отгоризонтировать его;

— установить щит с выверочной мишенью вертикально по отвесу впереди гранатомета на удалении 20–30 м от дульного среза ствола;

— вставить в ствол гранатомета с дульной части трубку холодной пристрелки и поднять флажок трубки вверх;

— пользуясь механизмами наводки гранатомета, навести перекрестие трубки холодной пристрелки в правое перекрестил мишени;

— наблюдая в окуляр прицела, вращением барабанчиков угломера и прицела совместить верхний угольник сетки прицела с левым перекрестием мишени; при этом шкала угломера должна быть установлена на 30–00, а шкала прицела — на 0-00;

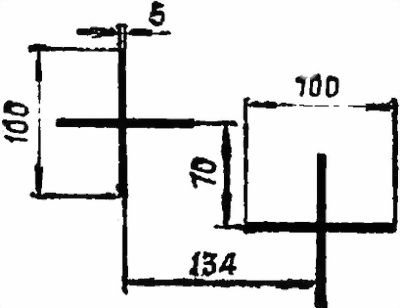

Рис. 42. Выверочная мишень

— если на шкалах барабанчиков угломера и прицела будут другие значения, то внести соответствующие исправления, как и при выверке прицела по удаленной точке.

79. При отсутствии трубки холодной пристрелки для выверки прицела гранатомета необходимо крестообразно натянуть нити в прорезях на дульном срезе ствола; открыть затыльник и отделить затвор с возвратными пружинами; вставить в патронник гильзу с отверстием (диаметром 2–4 мм), просверленным в центре ее дна; наблюдая через отверстие в гильзе, навести перекрестие на дульном срезе ствола в удаленную точку или в правое перекрестие выверочной мишени и затем действовать так же, как и при выверке прицела гранатомета с использованием трубки холодной пристрелки.

ЧАСТЬ ВТОРАЯ ПРИЕМЫ И ПРАВИЛА СТРЕЛЬБЫ ИЗ 30-мм АВТОМАТИЧЕСКОГО ГРАНАТОМЕТА НА СТАНКЕ (АГС-17)

Глава VIII ПРИЕМЫ СТРЕЛЬБЫ ИЗ ГРАНАТОМЕТА

Общие положения

80. Гранатомет обслуживается наводчиком и помощником наводчика. Кроме них в состав расчета может входить подносчик. Наводчик ведет огонь из гранатомета, помощник наводчика оказывает помощь наводчику при ведении огня, подносчик по указанию наводчика переносит коробки с выстрелами или оказывает помощь в переноске гранатомета. В бою, когда непосредственная помощь наводчику не оказывается, помощник наводчика и подносчик ведут огонь из закрепленного за ними оружия.

81. В боевой обстановке и на тактических учениях гранатометы и выстрелы к ним обычно перевозятся на бронетранспортере (БТР) или на автомобиле, как правило, в разобранном виде (тело гранатомета отделено от станка) и подготовленными к переноске силами расчетов. Прицел должен находиться у наводчика. При наличии на бронетранспортере специального оборудования для стрельбы из гранатомета он в зависимости от обстановки может перевозиться установленным на БТР и подготовленным к быстрому открытию огня.

При невозможности использовать средства транспортировки и при выдвижении на огневую позицию и ее смене гранатометы с выстрелами переносятся силами расчетов в собранном или разобранном виде.

82. Для переноски гранатомета в собранном виде (рис. 43):

— наводчик придает телу гранатомета горизонтальное положение, поворачивает ствол влево (вправо) до отказа и закрепляет механизмы наводки, после чего берется за задние ноги станка у сошников;

— помощник наводчика левой (правой) рукой берется за переднюю ногу у сошника, а другой рукой переносит коробку с выстрелами;

— подносчик (если он имеется) переносит две коробки с выстрелами

Гранатомет может переноситься наводчиком, помощником наводчика и подносчиком, каждый из которых берется одной рукой за ногу у сошника, а другой рукой переносит коробку с выстрелами, Гранатомет переносится стволом вперед.

83. Для переноски гранатомета в разобранном виде (рис. 44):

— наводчик отделяет прицел и укладывает его в футляр, отделяет тело гранатомета и укладывает его в чехол, переносит тело гранатомета, прицел и одну коробку с выстрелами (если ее не переносит подносчик).

Рис. 43. Переноска гранатомета в собранном виде

— помощник наводчика переводит станок в походное положение, для чего поднимает рукоятки зажимов вверх и складывает ноги, закрепляет ноги зажимами, прижимая их рукоятки к ногам; переносит на лямках станок и в руках одну-две коробки с выстрелами;

а

б

в

Рис. 44. Переноска гранатомета в разобранном виде:

а и б — подготовленные к переноске тело гранатомета (в чехле) и станок (с лямками); в — переноска гранатомета

— подносчик (если он имеется) переносит две коробки с выстрелами, взяв их у наводчика и помощника наводчика.

84. Стрельба из гранатометов, как правило, ведется с открытой огневой позиции, откуда наводчику видна цель или участок местности, на которой ожидается появление противника. Отдельные огневые задачи могут выполняться стрельбой с закрытой или с полузакрытой огневой позиции, как правило, навесной траекторией.
