Руководство по 30-мм автоматическому гранатомету на станке (АГС-17)

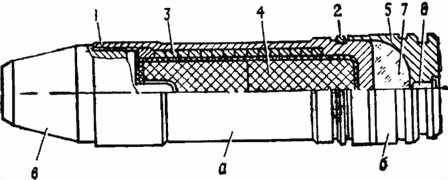

Пороховой заряд предназначается для сообщения гранате начальной скорости. Он состоит из гильзы, капсюля-воспламенителя и нитроглицеринового пороха.

Головной взрыватель (рис. 33) служит для обеспечения разрыва гранаты при встрече ее с целью (преградой). Он состоит из ударного (реакционного) и воспламенительного механизмов и предохранительного механизма дальнего взведения.

Ударный механизм обеспечивает срабатывание взрывателя при встрече с преградой. Он состоит из стержня, жала и капсюля-детонатора.

Воспламенительный механизм обеспечивает срабатывание предохранительного механизма. Он состоит из капсюля-воспламенителя, пружины и жала.

а

б

в

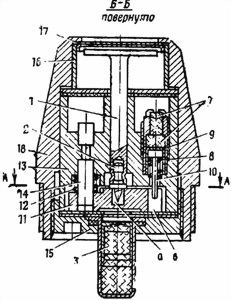

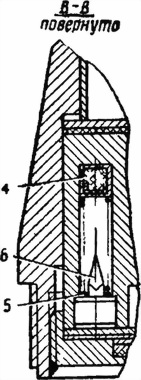

Рис. 33. Головной взрыватель:

а — ударный механизм; б — воспламенительный механизм; в — предохранительный механизм дальнего взведения; 1 — стержень; 2 — жало ударного механизма; 3 — капсюль-детонатор; 4 — капсюль-воспламенитель; 5 — пружина жала; 6 — жало воспламенительного механизма; 7 — замедлитель; 8 — пружина; 9 — колпачок; 10 — стопор; 11 — заслонка; 12 — поворотная пружина; 13 — втулка; 14 — ось; 15 — поджимное кольцо; 16 — опорное кольцо; 17 — мембрана; 18 — корпус

Предохранительный механизм дальнего взведения обеспечивает безопасность взрывателя в служебном обращении и дальнее взведение. Он состоит из замедлителя с запрессованным в него пороховым составом, пружины с колпачком и стопора, удерживающего заслонку от разворота поворотной пружиной.

Механизмы взрывателя размещены во втулке с осью, которая поджимает мембрану.

23. Выстрелы в окончательно снаряженном виде помещаются в бумажные гильзы и укладываются в герметичные металлические коробки по 48 штук. По две таких коробки с выстрелами укладываются в деревянные ящики. В каждый ящик вкладывается нож для вскрытия металлических коробок и инструкция по пользованию ножом.

На стенки и крышку ящика, на крышку металлической коробки и гранату наносится черной краской маркировка.

Гранаты в боевом снаряжении окрашены в черный цвет.

Назначение и устройство ленты и коробки для выстрелов

24. Лента для выстрелов (рис. 34) служит для помещения выстрелов и подачи их в приемник гранатомета. Она состоит из отдельных кусков на 10 звеньев каждый. Куски ленты соединяются один с другим с помощью выстрела, звенья между собой в каждом куске — с помощью шплинтов. Звено имеет передние и задние захваты, хвостовик, соединительное кольцо и соединительный выступ.

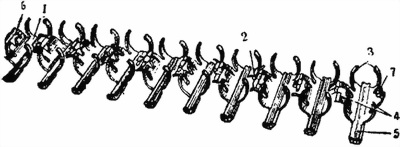

Рис. 34. Лента для выстрелов:

1 — звено ленты; 2 — шплинт; 3 — передние захваты; 4 — задние захваты; 5 — хвостовик; 6 — соединительное кольцо; 7 — соединительный выступ

Снаряжение ленты выстрелами может производиться вручную или снаряжательной машинкой. Снаряжательная машинка (рис. 35) состоит из корпуса, верхнего лотка для помещения выстрелов; нижнего (переднего и заднего) лотка для помещения ленты; звездки с рукояткой для перемещения ленты и снаряжения ленты выстрелами, направляющей для движения снаряженной ленты, переднего и заднего съемников для отделения выстрелов от ленты.

25. Коробка для выстрелов (рис. 36) служит для помещения ленты с 29 выстрелами. Она имеет ручку для переноски коробки; крышку и створку, закрываемые защелками; шторку для закрывания горловины коробки при транспортировке; обойму с зацепом и зубом для присоединения коробки к гранатомету; внутри — спиральную направляющую (улитку) для направления движения ленты, выступ для удержания ленты. На шторке стрелкой указано положение головной части выстрелов в коробке.

< image l:href="#"/>

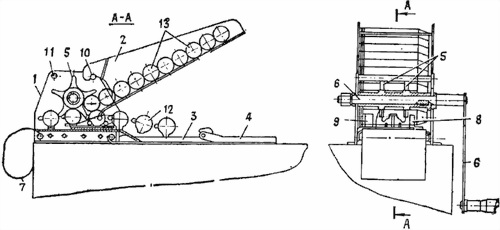

Рис. 35. Схема снаряжательной машинки:

1 — корпус; 2 — верхний лоток; 3 — нижний передний лоток; 4 — нижний задний лоток; 5 — звездка; 6 — рукоятка; 7 — направляющая; 8 — передний съемник; 9 — задний съемник; 10 — передняя стяжка; 11 — задняя стяжка; 12 — лента; 13 — выстрелы

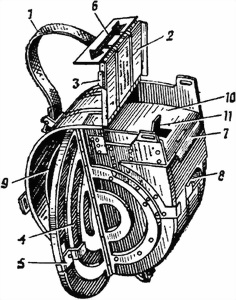

Рис. 36. Коробка для выстрелов:

1 — ручка; 2 — крышка; 3 — защелка крышки; 4 — створка; 5 — защелка створки; 6 — шторка; 7 — зацеп; 8 — зуб; 9 — улитка; 10 — горловина; 11 — выступ

Для укладки ленты в коробку необходимо открыть крышку со шторкой и створку; поместить ленту через горловину в коробку и через открытую створку продвинуть ее по улитке. После укладки ленты пустое звено надевается на выступ, крышка, шторка и створка закрываются на защелки.

Запасные части, инструмент и принадлежность к гранатомету

26. К каждому гранатомету положены:

Запасные части (рис. 37): трос, ролик, шайбы, стопорные кольца, пружины для замены поломавшихся частей.

Рис. 37. Запасные части к гранатомету:

1 — трос; 2 — ролик; 3 — шайбы; 4 — стопорные кольца; 5 — пружины

Инструмент и принадлежность (рис. 38) для использования при разборке, сборке, чистке и смазке гранатомета.

К ним относятся:

— пенал для размещения в нем инструмента, принадлежности и запасных частей (он также используется в качестве ручки для протирки и щетки, пенал имеет крышку и колпачок);

а

б

в

Рис. 38. Инструмент и принадлежность к гранатомету:

а — в собранном виде; б — в разобранном виде; в — принадлежность, подготовленная для чистки и смазки канала ствола; 1 — пенал; 2 — крышка пенала; 3 — колпачок; 4 — протирка; 5 — щетка; 6 — выколотка; 7 — тонкая выколотка
