Руководство по станковому гранатомету СПГ-9М

При встрече гранаты с целью происходит разрыв гранаты на осколки, которые разлетаются в стороны и поражают цель.

Глава II РАЗБОРКА И СБОРКА ГРАНАТОМЕТА

7. Разборка гранатомета может быть неполная и полная: неполная — для чистки, осмотра, устранения неисправностей и смазки гранатомета после стрельбы и учебных занятий; полная — для чистки при сильном загрязнении, а также при техническом обслуживании гранатомета.

Полную разборку гранатомета производить только в артиллерийских ремонтных мастерских под руководством артиллерийского техника, хорошо знающего устройство гранатомета и порядок его разборки и сборки. Разбирать прицелы ПГОК-9 и ПГН-9, а также генератор электростреляющего механизма в войсках запрещается.

В подразделениях разрешается производить только неполную разборку гранатомета.

Перед разборкой гранатомета необходимо убедиться, что он не заряжен.

При разборке и сборке гранатомета выполнять следующие основные правила:

— применять только штатный инструмент, имеющийся в комплекте ЗИП;

— отделяя или присоединяя детали и механизмы, не применять резких ударов и излишних усилий;

— детали и механизмы следует размещать в порядке разборки на столе, чистом брезенте или фанере;

— перед сборкой детали, подлежащие смазыванию, тщательно протереть и смазать соответствующей смазкой.

Излишне частая разборка гранатомета ускоряет изнашивание частей и механизмов.

8. Порядок неполной разборки гранатомета.

1) Отделить от кронштейна систему освещения прицела:

— отделить от прицела патроны системы освещения сеток, шкал и уровней прицела;

— отделить корпус с аккумулятором, предварительно оттянув фиксатор;

— уложить систему освещения в футляр.

2) Отделить от гранатомета оптический прицел (рис. 5):

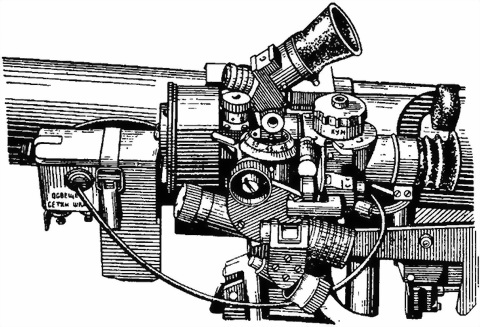

Рис. 5. Оптический прицел ПГОК-9 с системой освещения

— надеть резиновый колпачок на входное отверстие прицела;

— установить на прицеле нулевые установки, визир поставить в переднее крайнее положение и закрепить, риски механизма поперечного качания совместить;

— ослабить зажимной винт кронштейна прицела и отделить прицел, продвинув его вперед;

— уложить прицел в футляр, закрепив его на планке.

3) Отделить колесный ход (у гранатомета СПГ-9ДМ):

— отжать один из флажков, повернуть ось и снять колеса с осью;

— при необходимости отделить основание оси от станка.

4) Разобрать запирающий механизм и отделить затвор от ствола (рис. 8):

— открыть затвор, повернув рукоятку запирающего механизма влево назад до упора;

— утопить выколоткой гнеток и снять обойму, сдвинув ее назад (снимать обойму при закрытом затворе запрещается во избежание резкого отделения гнетка с пружиной);

— вынуть гнеток с пружиной и фиксатор из отверстия переходника;

— повернуть рукоятку до совпадения плоскостей рукоятки и переходника и вынуть рукоятку с клином вверх, удерживая клин от выпадания;

— отделить клин от рукоятки;

— утопить выколоткой стопор оси затвора, вытолкнуть ось вверх до упора (при этом ось остается на стволе) и отделить затвор, вынув его проушину из гнезда прилива ствола (рис 7).

5) Разобрать выбрасывающий механизм (рис. 8):

— утопив выколоткой фиксатор оси рычагов, повернуть защелку нижнего рычага влево;

— снять нижний рычаг с оси движением вниз;

— вынуть вверх ось из отверстия прилива казенной части ствола вместе с верхним рычагом и отделить ось от рычага;

— вынуть толкатели из отверстий ствола.

6) Через отверстия ствола вынуть поочередно контакты из корпуса контактного устройства (рис. 12):

— утопить выколоткой фиксатор, сдвинуть крышку корпуса контактного устройства с помощью выколотки и молотка;

— нажать выколоткой на кнопку, вынуть контакт из отверстия ствола, продвигая его выколоткой вниз.

7) Отделить корпус фиксатора затвора (рис. 7, 8):

— выбить штифт и, придерживая рукой во избежание резкого отделения фиксатора и пружины, вынуть корпус из гнезда прилива ствола:

— вынуть фиксатор с пружиной из корпуса.

8) Разобрать переднюю ногу станка (рис. 24):

— нажать на защелку и выдвинуть внутреннюю трубу до отказа;

— затем снова нажать на защелку и стопор и отделить внутреннюю трубу от наружной трубы.

Примечание. После эксплуатации гранатомета в условиях сильного мороза, дождя, пыли и снега при неполной разборке гранатомета для чистки (в присутствии специалиста артиллерийской ремонтной мастерской) дополнительно производится разборка блокирующего устройства (рис. 11) в такой последовательности: утопить выколоткой фиксатор и отделить крышку; вынуть из корпуса фиксатор, пружину и толкатель.

9. Порядок сборки гранатомета после неполной разборки.

1) Собрать переднюю ногу станка:

— совместить вкладыш с внутренним отверстием наружной трубы (защелкой вниз);

— нажать на защелку и стопор и продвинуть внутреннюю трубу в отверстие наружной трубы.

2) Присоединить корпус фиксатора затвора:

— вставить в корпус фиксатора пружину и фиксатор;

— собранный фиксатор вставить в гнездо прилива ствола и, утопив фиксатор, забить штифт.

3) Вставить поочередно контакты в корпус контактного устройства через отверстия в стволе:

— утопить выколоткой кнопку, продвинуть рукой контакт вверх до щелчка (при этом кнопка не должна быть утоплена);

— поставить на место крышку корпуса контактного устройства, если она была сдвинута.

4) Собрать выбрасывающий механизм:

— вставить толкатели в отверстия ствола (толкатели взаимозаменяемы);

— присоединить ось к верхнему рычагу и опустить ее в отверстие прилива казенной части ствола;
