Руководство по станковому гранатомету СПГ-9М

— поставить вырезами вниз защелку с пружиной между щечками скобы и поставить в отверстия скобы ось так, чтобы она прошла сквозь защелку и пружину; развальцевать конец оси;

— поставить каретку в основание станка;

— ввинтить винт со втулкой в каретку;

— надеть на конец винта маховичок и закрепить его штифтом, концы штифта закернить.

4) Собрать внутреннюю трубу передней ноги:

— поставить стопор, пружину, защелку (лыской в сторону отверстия под штифт) и заштифтовать.

5) Присоединить наружную трубу передней ноги к основанию станка:

— надеть на болт передней ноги шайбу, рукоятку зажима ног и пружину;

— поставить ногу в скобу так, чтобы отверстие в головке ноги совместилось с отверстиями в скобе;

— вставить болт с рукояткой зажима ноги пружиной в отверстия скобы и головки ноги, навинтить гайку и поставить шплинт.

6) Присоединить обойму блока задних ног к основанию станка:

— поставить в проушину основания станка распорную втулку и присоединить обойму;

— поставить гайку так, чтобы ее упоры вошли в отверстия ушка обоймы и проушины основания, и совместить риски на гайке и обойме;

— надеть шайбу на ось и вставить ось в совмещенные отверстия проушин и ушков;

— надеть рукоятку на ось и ввинтить ось до отказа в гайку;

— ослабить рукояткой ось и, вращая распорную втулку, совместить отверстия на оси и втулке, в отверстие вставить штифт и закернить его;

— расположить рукоятку вдоль основания станка и закрепить ее штифтом, штифт закернить.

7) Присоединить поочередно задние ноги к обойме блока:

— вставить болт в скобу шарнира со стороны проушин;

— вставить в обойму задних ног скобу (упором наружу и риской вверх), совместив отверстия обоймы, скобы и проушины болта;

— вставить сверху в отверстие болт шарнира, надеть на болт шайбу, навинтить гайку и поставить шплинт;

— надеть на болт ногу, совместив риски на ноге и скобе, пружину, рукоятку зажима ног (расположив ее вдоль ноги), шайбу (конусом к рукоятке) и навинтить гайку на болт, придерживая рукоятку вдоль ноги, гайку зашплинтовать;

— проверить правильность сборки ног сведением, разведением и стопорением их; при наличии самозатягивания рукояток зажима ног необходимо подтянуть гайку.

8) Собрать механизм вертикального наведения и установить постель на станок:

— ввинтить винт до отказа во внутреннюю трубку;

— вставить внутреннюю трубку с винтом в корпус;

— надеть на выступающий конец винта маховичок и закрепить штифтом;

— повернуть внутреннюю трубку лыской к проушине корпуса и вставить в отверстие корпуса штифт;

— вставить механизм вертикального наведения в постель снизу и совместить отверстия проушины корпуса и постели;

— в совмещенные отверстия вставить ось го-ловкой влево и закрепить гайкой;

— вставить в пазы постели ползун большим выступом вперед;

— установить постель на основании станка, введя шкворень постели во втулку основания, и надеть ползун на каретку;

— положить станок на задние ноги, надеть на шкворень конус и шайбу, навинтить гайку и зашплинтовать ее;

— поставить станок на ноги, надеть на болт шайбу и ввинтить его в каретку;

— вставить вороток в головку зажимного болта флажком вправо.

9) Присоединить генератор к станку:

— вставить генератор в постель, на передний винт надеть амортизатор и закрепить винтами (головки винтов располагать с правой стороны);

— положить станок на задние ноги, вставить в паз корпуса генератора предохранитель вырезом к гашетке;

— надеть на замок генератора пружину и повернуть ее до западания выступа на конце пружины в выемку корпуса генератора;

— поставить станок на ноги.

10) Присоединить ствол к станку:

— вынуть ось из задней цапфы;

— поставить ствол на станок, введя заднюю цапфу в проушину постели;

— вставить ось в отверстия цапф и проушины, надеть на ось серьгу бронешланга, пружинную шайбу и навинтить гайку;

— поднять дульную часть ствола вверх и соединить штепсельный разъем;

— опустить дульную часть ствола вниз, совместить отверстие передней цапфы ствола с отверстием головки внутренней трубки;

— вставить ось в совмещенные отверстия, надеть на ось пружинную шайбу и навинтить гайку.

11) Дальнейшую сборку гранатомета производить, руководствуясь ст. 9.

Глава III НАЗНАЧЕНИЕ, УСТРОЙСТВО И ДЕЙСТВИЕ ЧАСТЕЙ И МЕХАНИЗМОВ ГРАНАТОМЕТА И ВЫСТРЕЛОВ К НЕМУ. НАЗНАЧЕНИЕ ЗАПАСНЫХ ДЕТАЛЕЙ, ИНСТРУМЕНТА И ПРИНАДЛЕЖНОСТИ (ЗИП)

Назначение, устройство и действие частей и механизмов гранатомета

12. Ствол гранатомета (рис. 6) служит для направления полета гранаты и отвода пороховых газов при выстреле. Он представляет собой трубу, имеющую гладкий цилиндрический канал калибра 73 мм, расширительную камору и казенную часть.

На стволе размещены:

— рукоятки для транспортирования гранатомета;

— основание с мушкой;

— кронштейн для крепления оптического прицела и прицельной планки механического прицела с хомутиком;

а

б

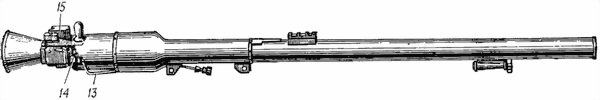

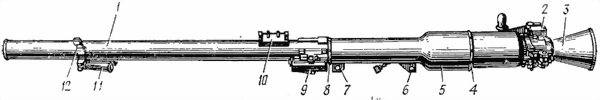

Рис. 6. Ствол гранатомета с затвором:

а — вид слева; б — вид справа; 1 — ствол; 2 — затвор; 3 — сопло; 4 — задняя обойма щитка; 5 — щиток; 6 — задняя цапфа; 7 — передняя цапфа; 8 — передняя обойма щитка; 9 — кронштейн прицела ПГОК-9; 10 — кронштейн прицела ПГН–9; 11 — рукоятка; 12 — мушка; 13 — трубка токопроводящего провода; 14 — блокирующее устройство; 15 — контактное устройство

— щиток для предохранения наводчика от ожогов нагретым стволом;

— верхний и нижний рычаги и толкатели выбрасывающего механизма;

— контактное и блокирующее устройства электростреляющего механизма и токопроводящий провод в трубке.

Ствол с помощью передней и задней цапф крепится на станке.

На дульной части ствола имеется упрочняющий венчик; на нем нанесены четыре риски для установки перекрестия при выверке прицельных приспособлений.

Казенная часть ствола (рис. 7) внутри имеет кольцевую проточку для фиксации выстрела при заряжании; сзади эта проточка переходит в конусную, в которую входит кольцо затвора.
